제품 상세 정보

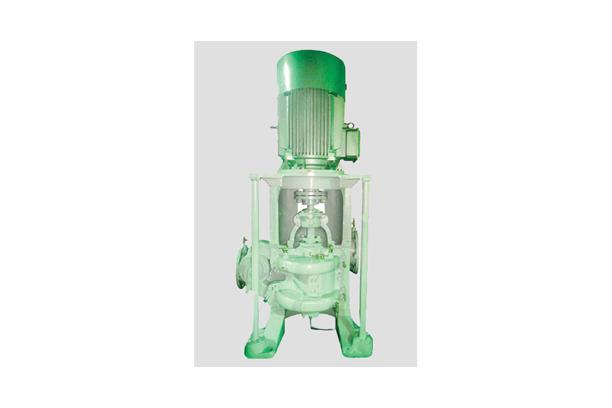

VCB Vertical centrifugal pump, two stage & single suction
Construction
This pump is of the vertical two stage & single suction centrifugal type.
Its rotating element is connected to an electric motor shaft through a flexible coupling.
The casing of this series is vertically split type
Application
- Fire, bilge & G/S pump
- Cooling sea water pump
- Other
Principal particulars
| MODEL | VCB-200A |
|---|---|
| Rotation | Clockwise when viewed from driver end |
| Suction bore[mm] | 200 |
| Discharge bore[mm] | 200 |
| Stuffing box seal | Gland packing or Mechanical seal |
| Weight[kg] | Refer to the outline drawing |
Perfomance selection charts
Outline Dimension
| MODEL | BORE | DIMENSIONS [mm] | MOTOR POWER [kw] | PUMP WEIGHT [kg] | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SUC. | DIS. | A | B | C | D | E | F | G | H | I | J | K | L | M | N | R1 | R2 | S | |||
| VCB-200A | 200 | 200 | 385 | 510 | 229 | 385 | 250 | 277 | 80 | 1085 | 155 | 280 | 317 | 250 | 540 | 350 | 165 | 340 | 22 | 37~45 | 595 |
Standard Sectional drawing
| PART No. | NAME OF PART | MATERIAL | REQ.No. FOR 1 PUMP | |
|---|---|---|---|---|
| NAME | KS | |||
| 101 | CASING | CAST IRON | GC200 | 1 |
| 102 | END COVER | CAST IRON | GC200 | 1 |
| 103 | LINE BEARING | BRONZE | BC6 | 1 |
| 104 | END COVER PLATE | CAST IRON | GC200 | 1 |
| 105 | CAST RING | BRONZE | BC6 | 2 |
| 106 | STAGE BUSH | BRONZE | BC6 | 1 |
| 106 | CASING RING | BRONZE | BC6 | 2 |
| 107 | MOUTH RING | BRONZE | BC6 | 2 |
| 111 | PUMP BED | CAST IRON | GC200 | 1 |
| 112 | MOTOL FRAME | CAST IRON | GC200 | 1 |
| 113 | GRAND PACKING | SEMI METALLIC | 1 set | |
| 114 | LANTERN RING | BRONZE | BC6 | 1 |
| 115 | NECH BUSH | BRONZE | BC6 | 1 |
| 116 | GRAND COVER | BRONZE | BC6 | 1 |
| 117 | FELT RING | FELT | 1 | |
| 118 | FELT RING | FELT | 1 | |
| 119 | IMPELLER WASHER | STAINLESS STEEL | STS304 | 1 |
| 120 | IMPELLER BOLT | STAINLESS STEEL | STS304 | 1 |
| 121 | VALVE ASSY | 1 set | ||
| 201 | CASING COVER | CAST IRON | GC200 | 1 |
| 301A | IMPELLER | BRONZE | BC6 | 1 |
| 301B | IMPELLER | BRONZE | BC6 | 1 |
| 401 | SHAFT | STAINLESS STEEL | STS304 | 1 |
| 402 | IMPELLER KEY | STAINLESS STEEL | STS304 | 1 |
| 403 | COUPLING KEY | CARBON STEEL | SM45C | 1 |
| 404 | No1. SLEEVE | STAINLESS STEEL | STS304 | 1 |
| 405 | O-RING | RUBBER | 1 | |
| 406 | No1. SLEEVE | STAINLESS STEEL | STS304 | 1 |
| 407 | STAGE SLEEVE | STAINLESS STEEL | STS304 | 1 |
| 501 | BEARING CASE | CAST IRON | GC200 | 1 |
| 502 | BEARING COVER | CAST IRON | GC200 | 1 |
| 503 | BALL BEARING | BEARING STEEL | 2 | |
| 504 | BEARING CASE | CAST IRON | GC200 | 1 |
| 505 | BEARING COVER | CAST IRON | GC200 | 1 |
| 801 | PUMP COUPLING | CAST IRON | GC200 | 1 |
| 802 | MOTOR COUPLING | CAST IRON | GC200 | 1 |
| 803 | COUPLING RING | RUBBER | RUBBER | 1 set |
| 804 | COUPLING BOLT,NUT & WASHER | MILD STEEL | SS400 | 1 set |
| 805 | SET SCREW | STAINLESS STEEL | STS304 | 1 |
