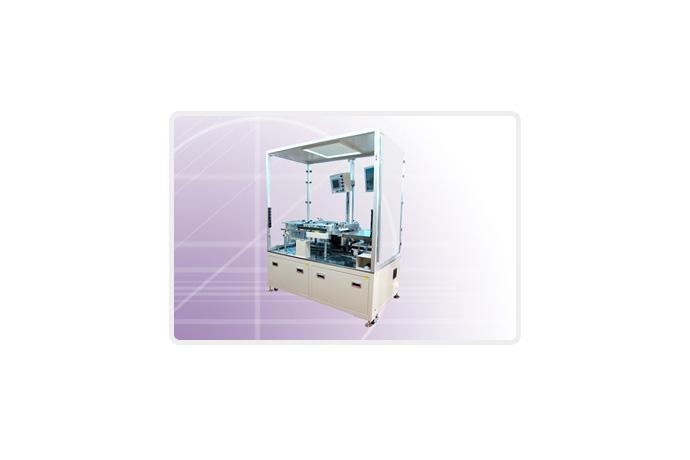

본 설비는 PC 또는 Window와 OCA 부착 작업 후, ITO Film 부착 작업을 연속 수행하는 설비이다. 하부 Stage에 OCA, ITO Film을 Manual Loading 하고 180° 회전 되는 상부 Stage에 Window or PC를 Manual Loading 하여 Auto Align 한 후, 부착 진행 된다.
1. 부착 압력을 Regulator를 사용하여 일정한 압력을 유지한다.
2. OCA & ITO Film을 Sheet 단위로 Coating Roller를 통해서 전면 Rolling 하면 부착한다.
3. Roll Up/down을 Motor로 조정하므로 Roll Gap Control이 편리하다.
4. Vision System을 채용하여 제품의 Align을 자동으로 하기 때문에 정밀도가 우수하다.
|
SPECIFICATIONS
|
|
EQUIP. DIMENSION
|
1600(W)mm×900(L)mm×2190(H)mm
|
|
WEIGHT
|
800Kg
|
|
FILM SIZE
|
500 x 400 mm(Max)
|
|
FILM THICKNESS
|
0.1 ~ 1.0 mm
|
|
FILM STAGE SIZE
|
580 X 460mm
|
|
TACT TIME (S/T)
|
30 ~ 47sec
|
|
ALIGNMENT ACCURACY
|
±0.05mm
|
|
ALIGNMENT
|
Vision Auto Alignment
|
|
ASSEMBLY TIME
|
Ø40-600Lmm
|
|
UTILITY
|
MAIN POWER: 1Phase, 220V, 3.0KW, 50/60Hz
|
|
AIR : 5~6 Kg/cm2, 600L/min, Ø12 Hose
|
|
|
|
