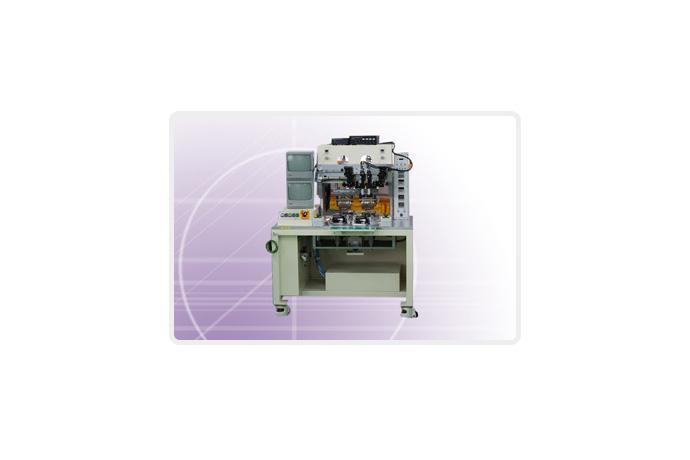

본 설비는 ACF가 부착된 Panel과 FPC Film을 Align 한 후 열 압착을 이용하여 Bonding하는 장비이다. Turn Type이며, 2Head/4Stage Type으로 작업 진행 속도가 빠르다.
1. 4개의 Stage가 Turning하여 2개의 Head로 Bonding하므로 작업진행 속도가 빠르다.
2. 일정한 압력과 온도를 유지한다.
3. Micro speed Cylinder를 채용하여 미세한 압력을 제어 할 수 있다.
4. Compact한 Size로 설비 설치 공간이 절약된다.
5. CCD Camera를 Zoom Type을 채용하여 다종의 FPC를 작업 할 수 있다.
|
SPECIFICATIONS
|
|
EQUIP. DIMENSION
|
1100(W)mm×670(L)mm×1830(H)mm
|
|
WEIGHT
|
550Kg
|
|
PANEL SIZE
|
1.5 ~ 3.5 inch
|
|
PANEL THICKNESS
|
(0.3x~1.1)x2mm
|
|
PATTERN PITCH
|
80㎛(Max)
|
|
BONDING TEMP.
|
RT~300℃(Controller)
|
|
BONDING ACCURACY
|
±12~15㎛
|
|
TACT TIME
|
10~12sec(Bonding time 13sec)
|
|
BONDING PRESSURE
|
2.5~80kgf
|
|
ALIGNMENT
|
X, Y, Θmanual stage
|
|
PRESSURE METHOD
|
Micro Speed Cylinder (Ø50*20st) &정밀 Regulator
|
|
UTILITY
|
MAIN POWER: 1Phase, 220V, 4.0KW, 50/60Hz
|
|
AIR : 5~6 Kg/cm2, 300L/min, Ø10 Hose
|
|
|
|
