Sprinkler Joint
모델명
시리즈
SPRAY NOZZL
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
|
Sprinkler Joint (스프링클러용 신축배관) Sprinkler Joint는 용접배관 방법을 개선하여 작업공간이 협소한 장소에 빠르고 간편하게 시공할 수 있도록 하였으며, 정밀한 치수 조정으로 설치 시공이 간편하여 공사기간을 단축시킴으로써 경제성을 높인 제품이다. |
 |
 |

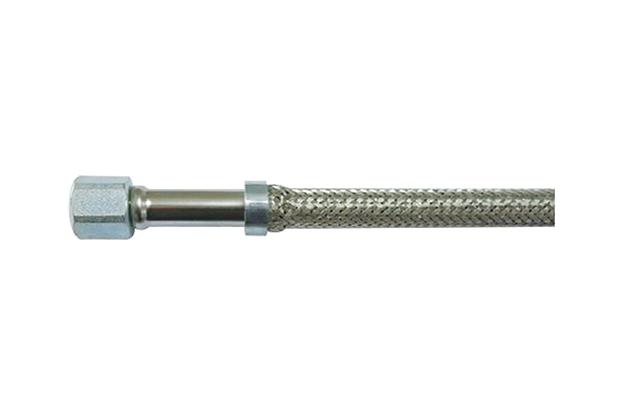

편조형(Braided Type) / FPSJ-JxB 신축배관 부분에 망을 씌워 높은 내압성능과 인장강도를 가지고 있으며 튜브표면 보호 능력이 탁월한 제품이다. |
 |
나관형(Unbraided Type) / FPSJ-JxU 신축배관 부분이 노출된 형태로써 가장 경제적인 제품이다. |
 |
보온형(Insulated Type) / FPSJ-JxUH 신축배관 부분에 보온재를 씌워, 보온공사 시간을 대폭 절감하여 공사기간을 단축시킬 수 있는 경제성이 뛰어난 제품이다. |
| 구분 | 접합부 나사규격 |
최고사용 압력 |
내압시험 압력 |
길이 | 1000형 | 1200형 | 1500형 | 1800형 | 2100형 | 2300형 | 2500형 | 2800형 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 편조, 나관, 보온형 |
25A | 1.4MPa | 2.1MPa | L(mm) | 828 | 1028 | 1328 | 1628 | 1928 | 2128 | 2328 | 2628 |
| L2(mm) | 858 | 1058 | 1358 | 1658 | 1958 | 2158 | 2358 | 2658 | ||||
| L1(mm) | 1000 | 1200 | 1500 | 1800 | 2100 | 2300 | 2500 | 2800 |
| No | 부품명 | 재질 |
|---|---|---|
| 1 | 레듀싱니플 | SPPS |
| 2 | 니플 | SPPS |
| 3 | 사각바 | SS41 |
| 4 | 브라켓(대) | SPC |
| 5 | 브라켓(소) | SPC |
| 6 | 고정볼트(육각 나비볼트) | SS41 |
1. 레듀싱니플
2. Nipple
3. Rectangular Bar 16mm x 800L
4. 브라켓 (대)
5. 브라켓 (소)
6. 육각볼트
