Foam Nozzle
모델명
시리즈
NOZZLE
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명

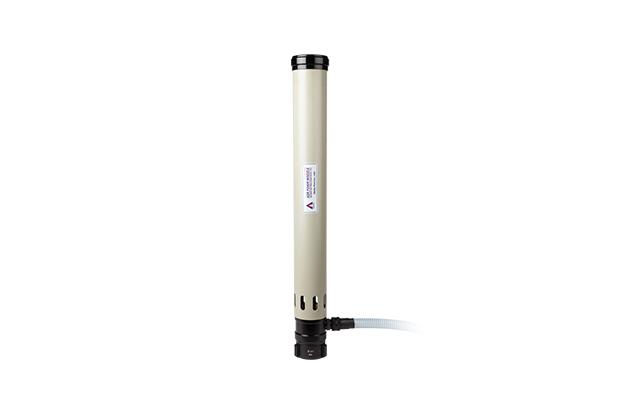

폼관창 (직사형)
유류나 가스화재 시 물에 소화용 폼약제가 혼합된 소화용수에 공기를 혼합하여 발생한 폼을 화기물에 발포하여 공기를 차단 질식소화 시키는 관창이다.
폼약제가 혼합된 소화용수를 사용하는 무픽업식과 폼약제 흡입기능이 추가된 픽업식 관창이 있으며 주로 위험물 저장소, 옥외 유류탱크, 액화가스 저장소, 비행기 격납고, 화학공장 등에서 소화전이나 소방차의 소방호스에 연결하여 사용한다.
* 폼흡입량 표준 3%용, 폼조절기 부착가능 (1% ~ 6% )
* 재질 : Aluminium, Nr-Cr.도금
| Model | Size | Flow Rate (@0.7MPa) |
L (mm) | W (kg) | Remarks |
|---|---|---|---|---|---|
| SL-17S | FE40 (1-1/2”) | 330 LPM | 590 | 1.2 | 무픽업식 |
| SL-17 | 305 LPM | 598 | 1.2 | 픽업식 | |
| SL-17PS | 630 | 2.5 | 픽업식,밸브부착형 | ||
| SL-19MS | FE65 (2-1/2”) | 560 LPM | 700 | 2.6 | 무픽업식 |
| SL-19MP | 700 | 2.5 | 픽업식 | ||
| SL-19MB | 815 | 4.3 | 픽업식,밸브부착형 | ||
| SL-19MS-B | 760 | 3.4 | 무픽업식,멜빵부착형 | ||
| SL-19MP-B | 760 | 3.3 | 픽업식,멜빵부착형 | ||
| SL-17SQ | Machino 40 (1-1/2”) | 305 LPM | 597 | 1.1 | 무픽업식 |
| SL-17Q | 605 | 1.3 | 픽업식 | ||
| SL-17PSQ | 637 | 2.5 | 픽업식,밸브부착형 | ||
| SL-19MSQ | Machino 65 (2-1/2”) | 560 LPM | 720 | 2.8 | 무픽업식 |
| SL-19MPQ | 720 | 2.8 | 픽업식 | ||
| SL-19MBQ | 820 | 4.6 | Ni-Cr도금 / 픽업식,밸브부착형 |
||
| SL-19MSQ-B | 770 | 3.5 | 무픽업식,멜빵부착형 | ||
| SL-19MQ-B | 770 | 3.6 | 픽업식,멜빵부착형 |

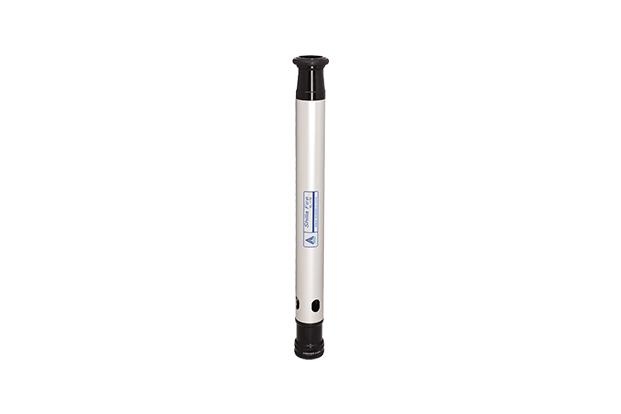

방수총용 폼관창 (직사형 / 직방사형)
대용량 원거리 폼발포에 적합한 질식소화용 파이프식 폼 관창이다.
주로 유류 가스등 석유화학 플랜트와 위험물 생산이나 저장, 보관설비 주변의 소화전이나 소방차의 방수총에 연결하여 사용하며 폼약제를 자체 흡입하거나 혼합된 소화용수를 공급받아 공기와 혼합하여 발생된 폼을 흐트러짐 없이 목표지점에 발포하여 화재를 진압한다. 주로 직사형을 사용하나 근거리 넓은 지역 발포를 위한 직방사 조절형 관창도 있다.
| Model | Size | Flow Rate (@0.7MPa) |
L (mm) | Shooting L(m) (@0.7MPa) |
W (kg) | Meterial | Remarks |
|---|---|---|---|---|---|---|---|
| SL-19M | FE65 (2-1/2”) | 250 GPM | 866 | 45 | 3.0 | Aluminum | 파이프식 / 직사 |
| SL-19GM | FE65 (2-1/2”) | 350/500 GPM | 900 | 48/50 | 3.9 | ||
| SL-19GMA | FE65 (2-1/2”) | 750/1000 GPM | 1150 | 58/62 | 4.5 | ||
| SL-19GMA-3 | FE75 (3”) | 750/1000 GPM | 1150 | 58/62 | 4.8 | ||
| SL-19GML-2 | FE65 (2-1/2”) | 350/500/750 /1000 GPM |
900 | 48~62 | 8.0 | 파이프식 / 직방사 |
|
| SL-19GML-3 | FE75 (3”) | 750/1000 LPM | 1040 | 58/62 | 8.0 |
방수총용 폼관창 (직방사형)
대용량 원거리 방수에 적합한 직방 사형 관창으로 유류 및 가스 등 석유화학 플랜트의 생산이나 저장 보관시설 주변의 소화전이나 소방차의 방수총에 연결하여 사용한다.
냉각소화를 위한 물방수와 질식소화를 위해 폼액을 흡입하여 폼 발포도 할 수 있는 겸용 관창이다. 파이프식 폼관창에 비해 화재현장의 상황에 맞게 직사와 방사를 적절하게 조절할 수 있어 편리하다.
| Model | Size | Flow Rate (@0.7MPa) |
Shooting L(m) | L (mm) | W (kg) | Meterial | Remarks |
|---|---|---|---|---|---|---|---|
| SL-15FNA-500 | FE65 (2-1/2”) | 350/500 GPM | 40/45 | 195 | 2.8 | Aluminum | Black Hard Anodized |
| SL-15FNA-750 | FE65 (2-1/2”) | 750 GPM | 50 | 270 | 3.9 | ||
| SL-15FNA-1000 | FE65 (2-1/2”)/ FE75 (3”) |
1000 GPM | 55 | 270/275 | 4.0/4.2 | ||
| SL-15FN-500 | FE65 (2-1/2”) | 350/500 GPM | 40/45 | 200 | 6.4 | Bronze | Ni-Cr 도금 |
| SL-15FN-750 | FE65 (2-1/2”) | 750 GPM | 50 | 220 | 9.3 | ||
| SL-15FN-1000 | FE65 (2-1/2”)/ FE75 (3”) |
1000 GPM | 55 | 225 | 9.5 |
방수총용 폼관창 (전동식 / 직방사형)
석유화학 플랜트 설비의 화재 시 접근이 어려운 위험지역이나 소방차의 전동식 방수총에 연결하여 사용하는 폼발포용 관창으로 직사와 방사 형태를 원거리에서 조정이 가능하다.
직방사 조정 시 부하 방지 기능이 있어 과부하로 인한 모터 손상이 없으며 위험지역의 여건에 따라 방진, 방수, 방폭, 분진 방폭등을 등급에 따라 선택하여 사용할 수 있다.
| Model | Size | Flow Rate (@0.7MPa) |
Shooting L(m) | L (mm) | W (kg) | Meterial | Remarks |
|---|---|---|---|---|---|---|---|
| SL-15FNEA-500 | FE65 (2-1/2”) | 350/500 GPM | 40/45 | 195 | 3.6 | Aluminum | Black Hard Anodized |
| SL-15FNEA-750 | FE65 (2-1/2”) | 750 GPM | 50 | 270 | 4.7 | ||
| SL-15FNEA-1000 | FE75 (3”) | 1000 GPM | 55 | 275 | 4.9 | ||
| SL-15FNE-500 | FE65 (2-1/2”) | 500 GPM | 45 | 200 | 7.2 | Bronze | Ni-Cr 도금 |
| SL-15FNE-750 | FE65 (2-1/2”) | 750 GPM | 50 | 220 | 10.2 | ||
| SL-15FNE-1000 | FE75 (3”) | 1000 GPM | 55 | 225 | 10.5 | ||
| SL-19GME 2 | FE65 (2-1/2”) | 350/500 GPM | 48/50 | 900 | 6.8 | Aluminum | 파이프식 도장 & Black Hard Anodized |
| SL-19GME 3 | FE75 (3”) | 750/1000 LPM | 58/62 | 1040 | 8.1 |
PERFORMANCE CURVE & SHOOTING RANGE
