신라파이어(주)
Proportioner
모델명
시리즈
FOAM EQUIPMENT
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명

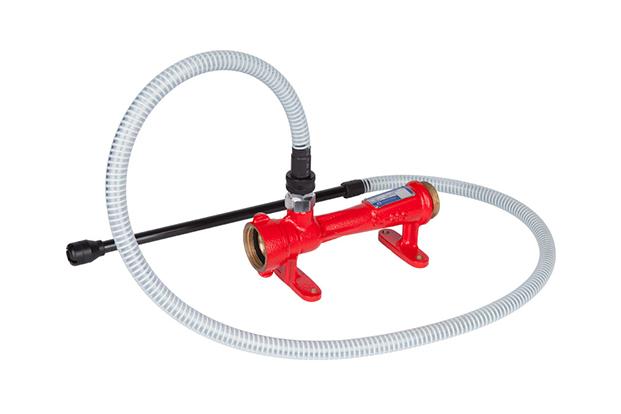

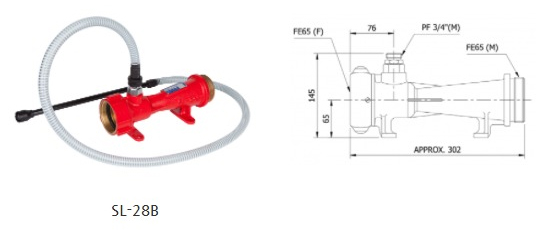

FOAM EDUCTOR (이젝타)
Line Proportioner방식의 이동식 폼혼합장치로 Pump나 소화전과 폼발포기 사이에 소방호스에 연결하여 사용하는 1000LPM 이하의 저유량용과 방수총의 관창 전단에 부착하여 350GPM~750GPM 까지도 사용이 가능한 고유량용의 혼합기도 있다. 3%가 표준이나 1%나 6%용, 폼조절기를 부착하여 3%나 6% 또는 1%~6%까지 필요에 따라 조절하여 사용도 가능하며, 폼액에 물의 유입차단용 역류방지장치가 내장되어 있다. 혼합기를 통과한 용수의 압력손실이 40~50% 발생하므로 Pump압력이 충분히 유지되어야 한다.
 |
Size : 1-1/2” Flow Rate : 200 LPM@0.7MPa Material : Bronze Option : 1% – 6% 조절기 Applicable : SL-17 Series, SL-31-4, SL-31-3SS Option : PICK-UP HOSE Remarks : 역류 방지 구조 |
 |
Size : 2-1/2” Flow Rate : 400 LPM@0.7MPa, (300 ~ 600) Material : Bronze Option : 1% – 6% 조절기 Applicable : SL-19MS, SL-31-5, SL-31-6 Option : PICK-UP HOSE Remarks : 역류 방지 구조 |
 |
Size : 2-1/2” Flow Rate : 950 LPM@0.7MPa Material : Bronze Option : 1% – 6% 조절기 Applicable : SL-19M Option : PICK-UP HOSE Remarks : 역류 방지 구조 |
 |
Size : 2-1/2” Flow Rate : 350 – 750 GPM/0.7MPa Material : Bronze Option : 1% – 6% 조절기 Applicable : SL-16NW, SL-16JNW, SL-16JN Option : PICK-UP HOSE Remarks : 역류 방지 구조 |
APPLICATION
 |
 |
 |
 |

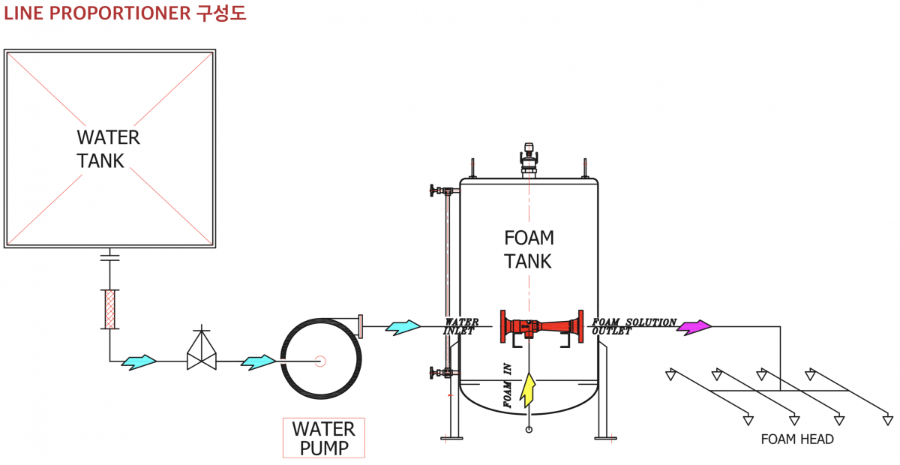

LINE PROPORTIONER (라인 프로포셔너)
포소화설비 배관의 중간에 설치하는 고정식 혼합장치이며 내식성이 우수한 청동재질의 혼합기이다.
가압 송수된 물이 Proportioner를 통과하면서 유속차이로 인한 Venturi작용으로 흡입력을 발생시켜 포소화약제를 흡입, 물과 혼합시키는 구조로 Venturi관으로 인한 40% 전후의 압력손실이 발생하나 구조가 단순하여 설치비용이 적고 사용도 편리하다. 발포기의 종류에 따라 1%, 3%, 6%로 제작되고, 조절기를 부착하면 1% ~ 6%로 조절하며 사용이 가능하다.
발포장비의 토출유량이 혼합기의 적정유량 이하로 낮아지면 Back Pressure 로 인한 역류가 발생할 수 있으므로 흡입라인에 역류방지 밸브가 필히 설치되어야 한다.
| Model | Size | Flow Rate (LPM@0.35MPa) |
Length (mm) |
Material | Remark | |
|---|---|---|---|---|---|---|
| Inlet | Outlet | |||||
| SLP-6-9 | PF 1-1/2”(F) | PT 1-1/2”(M) | 150 – 300 | 265 | Bronze | Test Pressure : 2MPa Painting : RED or YELLOW |
| SLP-10-25 | PF 2-1/2”(F) | PT 2-1/2”(M) | 300 – 1000 | 384 | ||
| SLP-30-40 | PF 2-1/2”(F) | PT 3”(M) | 1100 – 1500 | 470 | ||
| SLP-45-55 | PF 3”(F) | PT 4”(M) | 1490 – 2080 | 510 | ||
PUMP PROPORTIONER (펌프 프로포셔너, 소방차용)
소방차 가압용수 Pump의 흡입력을 활용하는 혼합장치로 Pump의 토출관과 흡입관 사이에 설치한다.
가압송수된 소방용수가 토출관에서 혼합기의 Venturi관을 통과하면서 발생하는 흡입력과 Pump 흡입관의 강력한 흡입력으로 혼합기의 크기에 비해 고유량의 포소화약제 흡입이 가능하고 발포기의 토출량 변화에도 흡입성능이 안정적으로 유지된다. 주로 고성능화학차나 소방펌프차에 사용되며 발포기의 유량에 맞춰 흡입량 조절이 가능한 조절기가 부착되어 있다.
| Model | Size | Induction Rate |
Dimension(mm) | Material | Remark | ||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | |||||
| SL-30C-1 | PF 1” | 3% | 233 | 68 | 120 | 80 | 134 | BRONZE | 소방 자동차용 |
| 6% | |||||||||
| SL-30C-2 | PT & NPT 2” |
1% | 178 | 63 | 116 | 73 | 186 | ||
| 3% | |||||||||
| 6% | |||||||||
PRESSURE PROPORTIONER (프레져 프로포셔너)
석유화학공장설비나 저장시설의 소방설비인 Bladder 내장형 FOAM TANK와 함께 설치되어 사용되는 일반적인 고정식 혼합장치이다. 발포기 토출량에 적합한 혼합기 선택이 중요하다.
| Model | Line Size | Flow Rate(LPM) | Dimension(mm) | Material | |||
|---|---|---|---|---|---|---|---|
| Water | Foam | Foam Ratio 3% | A | B | ØC | ||
| SLP-65FP | 2-1/2” | 1” | 200 ~ 1200 | 60 | 130 | 120 | BRONZE |
| SLP-80FP | 3” | 1-1/4” | 270 ~ 3050 | 63.5 | 133 | 135 | |
| SLP-100FP | 4” | 1-1/2” | 760 ~ 6050 | 64.5 | 232 | 173 | |
| SLP-150FP | 6” | 2” | 1150 ~ 12500 | 84 | 305 | 218 | |
| SLP-200FP | 8” | 2-1/2” | 1890 ~ 20600 | 108 | 343 | 270 | |
* KFI인증 제품이며 ( )안은 TEST 유량범위임
|
DIAPHRAGM PRESSURE PROPORTIONER (다이아프램 프레져 프로포셔너) Bladder Bag 내장형 폼탱크와 함께 설치되는 고정식 Foam 혼합장치로 기존의 혼합장치에 비해 사용범위가 넓고 혼합비율이 안정적으로 유지되도록 성능이 개선된 혼합장치이다. 혼합기의 폼액 흡입라인에 다이아프램 실린더가 설치되어 유량과 압력의 변화에 따라 흡입량을 적절히 조절, 일정비율로 흡입되도록하여 저유량과 고유량에서도 폼이 안정적으로 혼합되어 더욱 효과적인 화재진화가 가능하다.
|
 |
| Model | Line Size | Flow Rate (LPM@0.35MPa) |
Dimension(mm) | Material | ||
|---|---|---|---|---|---|---|
| Water | Foam | A | B | |||
| SL-DP-80 | 3” | 1-1/4” | 200 ~ 2200 | 296 | 62 | Bronze |
| SL-DP-100 | 4” | 2” | 770 ~ 6100 | 312 | 62 | |
| SL-DP-150 | 6” | 2” | 1500 ~ 18000 | 333 | 62 | |
| SL-DP-200 | 8” | 3” | 2875 ~ 26500 | 411 | 82 | |

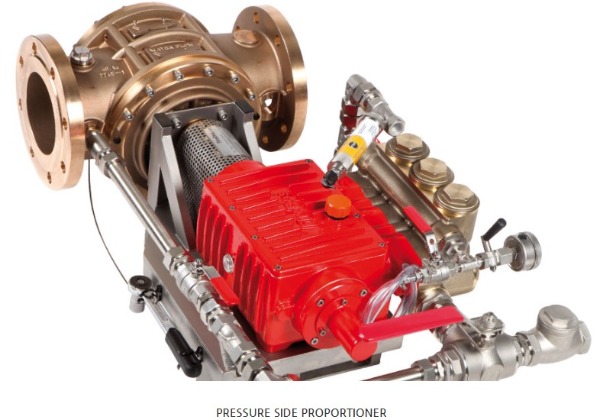

FireDos PRESSURE SIDE PROPORTIONER (정량폼혼합장치)
FireDos 는 전기적 에너지가 필요치 않는 순수하게 물의 흐름에 의해 작동되는 기계적인 장치로 폼액이 물과 혼합되어 이송되는 특별히 고안된 펌프를 구동하는 워터모터에 의해 일정한 혼합비를 유지하도록 설계되었다.
특징
1. 배압과 배관의 길이, 폼액의 점도, 소화수의 유량의 변화와 관계없이 정확하게 물과 폼액을 지정한 혼합비율로 믹싱 가능
2. 별도의 전원이 필요 없고 방폭/비방폭 지역에 관계없이 사용이 가능
3. 워터터빈에 소화수가 지나감에 따라 회전에너지를 얻는 기계적(무동력) 혼합원리
4. 워터터빈이 한 바퀴 돌게 되면 폼펌프도 폼을 한번 방출하는 1:1 정량혼합방식으로 폼펌프의 실린더 수량에 따라 정확하게 폼혼합이 이루어지는 순수기계식 혼합장치
5. 워터엔진 구동원력으로 DRIVE UNIT 을 통해 흐르는 물관의 친화력을 이용 폼펌프를 구동하는 원리
6. FOAM TANK(NON-BLADDER TYPE)에 폼액을 저장하며 작동중에도 폼충진이 용이.
7. 압력손실이 적고, 수직/수평/병행설치 가능./h4>
적용시설
1. 정유/화학공장, 반도체공장, 플랜트공장, 조선소, 유류저장소, 선박 항만시설…
2. 소방차, 빌딩, 기계실, 기계식 주차장등의 B급화재 소화용
3. 정확한 혼합비를 필요로 하는 생산시설, 연구시설, 의약, 농업분야등…
| Model | Water Flow Rate (LPM) |
Connection Size | Max. Operating Pressure (MPa) |
Operating Temperature (C°) |
Induction Rate (%) |
Approval | |
|---|---|---|---|---|---|---|---|
| Aluminium | Bronze | ||||||
| SL-FD-500 | SL-FD-500B | 70/500 | 2” ANSI #150 RF | 1.6 | 5C° ~ 50C° |
1% 3% 6% |
KFI FM VdS |
| SL-FD-1000 | SL-FD-1000B | 180/1000 | 2-1/2” ANSI #150 RF | ||||
| SL-FD-1600 | SL-FD-1600B | 180/1600 | 4” ANSI #150 RF | ||||
| SL-FD-2500 | SL-FD-2500B | 250/2500 | 4” ANSI #150 RF | ||||
| SL-FD-4000 | SL-FD-4000B | 500/4000 | 6” ANSI #150 RF | ||||
| SL-FD-6000 | SL-FD-6000B | 500/6000 | 8” ANSI #150 RF | ||||
| SL-FD-8000 | SL-FD-8000B | 500/8000 | 10” ANSI #150 RF | ||||
| SL-FD-10000 | SL-FD-10000B | 500/10000 | 12” ANSI #150 RF | ||||
|
FireDos Structure
|
FireDos 장점 1.폼액전용디자인 워터모터로 구동되는 혼합펌프는 자체구동방식이며 아무리 점성이 높은 폼액도 제한없이 이송을 할 수가있다.
2. 워터만으로 구동 전기가 필요없으며 따라서 비상전원도 필요가 없다.
3. 최대 작동범위 필요로 하는 혼합비는 최저 워터유량에서부터 유용하다. 혼합비는 전체 작동범위에 걸쳐 항상 정확하게 유지된다. 또한 워터라인의 압력에도 실질적으로 영향을 받지 않는다.
4. 손쉬운 작동 FireDos를 작동하는데는 구동시 vent등 몇 개의 볼밸브만 있으면 된다.
5. 견고하고 오랜 사용 최상의 재질 및 부품만을 사용하며 모든 압력부위의 부품은 테스트압력 64바로 제작된다.
6. 워터흐름에 즉각 반응 워터가 흐르는 즉시 워터모터는 작동하기 시작하며 FireDos 가 구동된다. 작동해야 하는 밸브도 없으며 따라서 오작동의 여지가 없다.
7. 정확한 혼합량을 방출 혼합펌프는 필요한 양 이상을 방출하지 않는다. 잔여 폼액은 탱크에 머물러 있는다.
8.신속한 설치 및 시동 모든 부품을 공장에서 작동 및 기밀 테스트를 마친 일체형으로 공급된다. 현장에서는 워터모터가 배관에 조립되어 특별한 고정장치가 필요없다. 혼합펌프는 suction라인과 return라인으로 폼탱크와 단단히 고정되어 별도의 장치가 필요없다. 설치즉시 구동이 가능하며 추가로 조절을 하거나 할 필요는 없다.
9. 혼합비 테스트 폼을 사용하지 않고 정확한 혼합비 테스트가 가능하다.
10. 지속적인 작동 블래더탱크와는 다르게 필요할 때 언제라도 폼액을 보충할 수 있으므로 지속적으로 소화작업을 할 수가 있다.
11. 폼액의 변경 사용 FireDos는 모든 타입의 폼액 사용이 가능하기 때문에 언제라도 다른 타입의 폼액으로 바꾸어 사용 할 수있다.
12. 모든 소화시스템과 제한없이 사용이 가능하다. – 스프링클러 및 델류지시스템, dry & wet extinguishing system등. |
FireDos 설치 예
ACCESSORIES
|
폼조절기 EDUCTOR 또는 LINE PROPORTIONER, 또는 Pick-up식 FOAM NOZZLE 용 조절기로써 3% 또는 6%용과 1% ~ 6%까지 조절이 가능한 2종의 조절기가 있다. 재질은 Brass 또는 Aluminium이 있다. 적용 EDUCTOR : SL-28B, SL-28S, SL-29 |
역류방지용 체크밸브 EDUCTOR나 FOAM NOZZLE등의 Foam Pick-up Line에 설치하며 Back Pressure나 밸브 잠금에 의 해 발생하는 물의 역류를 차단하여 폼액 저장용기 내부로 물의 유입을 방지하는 밸브이다. 적용 EDUCTOR : SL-28B, SL-28S, SL-29 |
|
드럼용 픽업라인 & AIR VENT 위험물 주변에 설치된 폼용 방수총 옆에 폼액 저장드럼을 비치하고 드럼용 PICK-UP HOSE를 폼관창과 연결하여 고정설치함으로써 화재 발생시 신속하게 화재에 대응 할 수 있는 편리한 장비이다. 사용시 드럼용 에어밴트와 함께 설치되어야 한다. |
 |
|
PICK-UP HOSE EDUCTOR 또는 LINE PROPORTIONER, 또는 Pick-up식 FOAM NOZZLE용 포소화약제 흡입호스이다. 흡입력에 찌그러짐이 없어 흡입 이 원활하고 투명하여 흡입여부를 육안으로 확인 가능하다. 혼합기와 노즐의 유량에 따라 적합한 규격을 사용하여야 적정량의 폼액이 흡입되어 혼합장치의 성능이 유지된다. |
 |
| Size | Flow Rate (GPM@0.7MPa) |
|---|---|
| 20A | 250 이하 |
| 25A | 350/ 500 |
| 32A | 750 |
| 40A | 1000 |
