신라파이어(주)
Monitor Nozzle
모델명
시리즈
NOZZLE
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
직수관창 (기본형)
소화전이나 소방차의 방수총에 연결하여 사용하는 직사 전용 관창이다.
소화용수 관내의 와류를 제거하여 방수 시 물이 비산되지 않고 목표지점에 도달하는 양이 많아 물의 낭비가 적으며 기존 직사형관창에 비해 30% 이상의 원거리 방수가 가능하다.
SL-8SS : 유량이 맞는 TIP 교체사용(Page 26, SL-8 Series 참조)
SL-8SF-B : TIP일체형으로 유량고정(주문생산)
SL-8SFG-B : TIP 일체형으로 유량고정(주문생산), 대용량
| Model | Size | Outle Size |
Flow Rate (@0.7MPa) |
Shooting L(m) | L (mm) | Meterial | Remarks |
|---|---|---|---|---|---|---|---|
| SL-8SS | FE65 (2-1/2”) | FB65 | 200~2500 LPM |
50M (Tip Ø23) |
355 | Aluminium | 경질흑착색, Ni-Cr도금 |
| SL-8SF-B | FE65 (2-1/2”) | 11~38 mm |
200~2500 LPM |
48M(Tip Ø23) |
250 | Bronze | Ni-Cr도금 |
| SL-8SFG-B | FE75(3”) | 40~55 mm |
2500~5000 LPM |
85M (Tip Ø42) |
700 | SUS& Bronze |
전해연마, Ni-Cr도금 |
| Tip 규격 & 유량 (0.7MPa) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 규격 | Ø11 | Ø14 | Ø17 | Ø20 | Ø23 | Ø26 | Ø29 | Ø32 | Ø38 | Ø48 | Ø50 | Ø55 |
| 방사량 | 200 | 330 | 490 | 690 | 900 | 1130 | 1400 | 1770 | 2490 | 4000 | 4500 | 5000 |

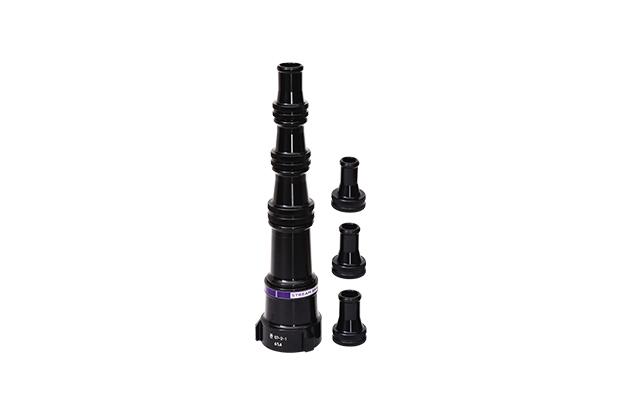

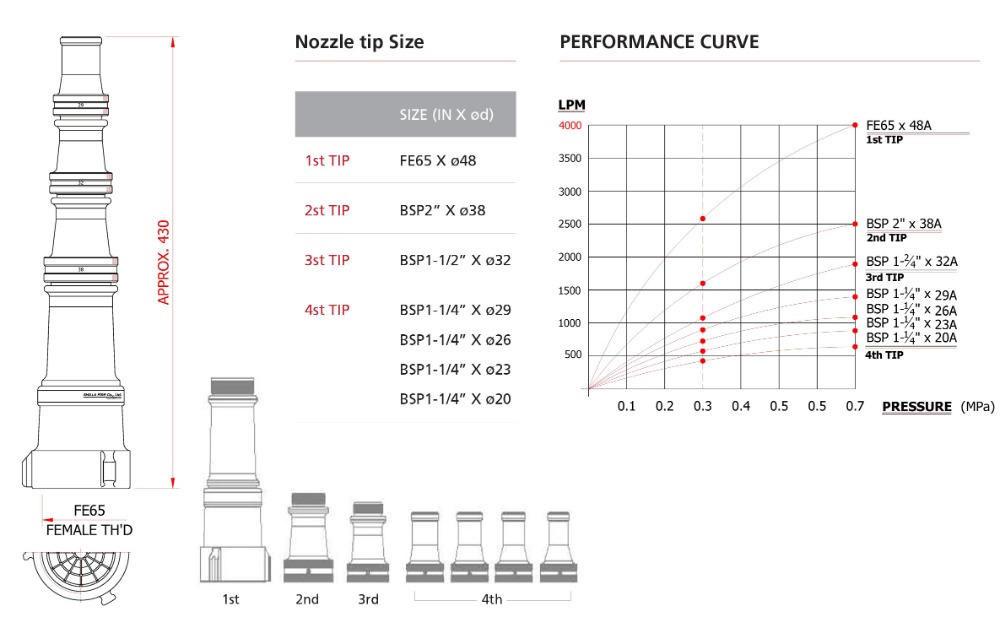

직수관창 (다단형)
원거리 방수용, 직사 전용 관창으로 7개의 팁이 1세트로 구성되어 7bar 기준 690~4000LPM까지 용도에 따라 교체 사용이 가능한 편리한 관창이다.
ㆍMODEL : SL-8SF
ㆍTYPE : STRAIGHT STREAM TYPE
ㆍCONNECTION : INLET – FE65 FEMALE THREAD
ㆍPRESSURE : WORKING – 1.25 MPa
TEST – MAX. 1.5 MPa
ㆍFLOW RANGE : 450 ~ 4000 LPM @ 0.3~0.7 MPa
ㆍSHOOTING RANGE : MAX. 65METER(STRAIGHT) @ 0.7 MPa
ㆍMATERIAL : BODY – AL. ALLOY / VANE – MC NYLON (PLASTIC)
ㆍSURFACE : HARD ANODIZED COAT.(BLACK)
ㆍLENGTH : 430 mm
ㆍWEIGHT : Approx. 1.50 kg
| 20mm | 24mm | 26mm | 29mm | 32mm | 38mm | 48mm | |
|---|---|---|---|---|---|---|---|
| 0.7MPa | 690LPM | 900LPM | 1130LPM | 1400LPM | 1770LPM | 2490LPM | 4000LPM |

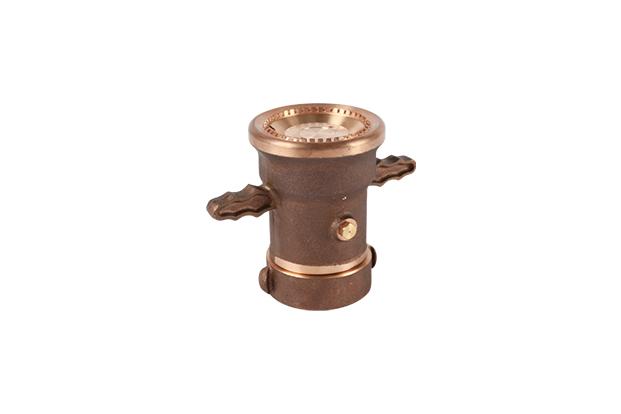

방수총용 관창 (직방사형 / 청동)
대용량 원거리 방수에 적합한 직방사형 관창으로, 대규모 석유화학 플랜트 생산설비나 위험물 저장소 주변의 소화전이나 소방차의 방수 총에 연결하여 사용한다.
직사 방수 시 물의 비산을 최소화하여 목표지점에 도달하는 물의 양이 많아 물의 낭비가 적으며, 직방사 전환이 부드럽고 방사 각도가 양호하게 유지된다.
특히, SL-16JN Series는 직사와 방사시 유량 변화가 없어 안정적인 방수가 가능하고, 내식성이 우수한 청동 재질로 견고하게 설계 제작되었다.
| Model | Size | Flow Rate (@0.7MPa) |
Shooting L(m) (@0.7MPa) |
L (mm) | W (kg) | Meterial | Remarks |
|---|---|---|---|---|---|---|---|
| SL-16JN-500 | FE65 (2-1/2”) | 500 GPM | 60 | 154 | 4.9 | Bronze | |
| SL-16JN-750 | 750 GPM | 67 | 180 | 6.6 | |||
| SL-16JN-1000 | 1000 GPM | 72 | 180 | 6.6 | |||
| SL-16CJ | 350/500 GPM | 46/52 | 190 | 4.7 | KFI SHUT-OFF 기능 |
||
| SL-16J | 750 GPM | 67 | 200 | 5.0 | |||
| SL-16NR | 500 GPM | 60 | 154 | 7.3 | Tower Monitor용 |

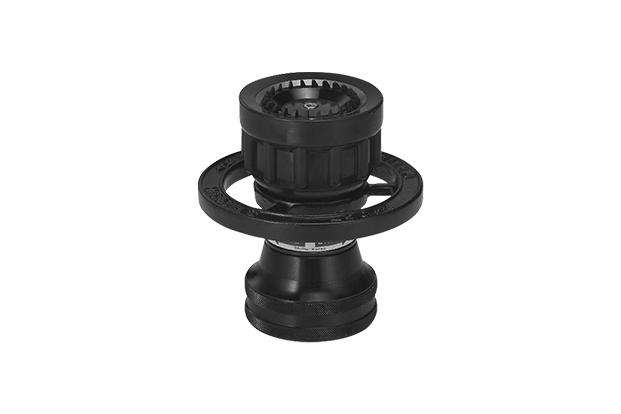

방수총용관창 (직방사형 / 알루미늄)
대용량 원거리 방수에 적합한 직방사형 관창으로 대규모 석유화학 플랜트 생산설비나 위험물 저장소 주변의 소화전이나 소방차의 방수 총에 연결하여 사용한다. 직사시 물의 비산을 최소화하여 목표지점에 도달하는 물의 양이 많으며 직방사 전환이 부드럽고 방사 각도가 양호하게 유지된다.
직사와 방사시 유량 변화가 없어 안정적인 방수가 가능하고 가벼운 알루미늄 재질에 특수 코팅 처리로 내식성이 우수하다.
| Model | Size | Flow Rate (@0.7MPa) |
Shooting L(m) | L (mm) | W (kg) | Meterial | Remarks |
|---|---|---|---|---|---|---|---|
| SL-16SN | FE65 (2-1/2”) | 300 GPM | 40 | 170 | 1.8 | Aluminum | Black Hard Anodized |
| SL-16NW | FE65 (2-1/2”) | 300/500 GPM | 54/56 | 178 | 2.5 | ||
| SL-16JNW-2 | FE65 (2-1/2”) | 750/1000 GPM | 68/76 | 230 | 3.4 | ||
| SL-16JNW-3 | FE75 (3”) | 750/1000 GPM | 68/76 | 235 | 3.5 | ||
| SL-16MSW-3 | FE75 (3”) | 1000/1250 GPM | 100 | 230 | 5.6 |

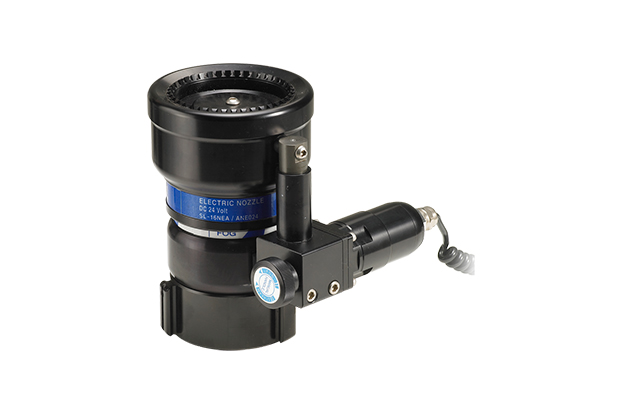

방수총용관창 (전동 / 직방사형)
석유화학 플랜트 설비의 화재 시 접근이 어려운 위험지역이나 소방차의 전동식 방수총에 연결하여 사용하는 관창으로 직방사 형태를 원거리에서 조정이 가능하다.
직방사 조정 시 부하방지 기능이 있어 과부하로 인한 모터 손상이 없으며 위험지역의 여건에 따라 방진방수, 방폭, 분진 방폭등 선택하여 사용할 수 있다.
| Model | Size | Flow Rate (@0.7MPa) |
Shooting L(m) |
L (mm) | W (kg) | Meterial | Remarks |
|---|---|---|---|---|---|---|---|
| SL-16SNEA | FE40/65/BSP2″ | 130/150/240 GPM | 54 | 207 | 2.5 | Aluminum | Black Hard Anodized |
| SL-16NEA | FE65 (2-1/2”) | 350/500 GPM | 54/56 | 178 | 3.15 | ||
| SL-16JNEA | FE65 (2-1/2”) | 750/1000 GPM | 68/76 | 230 | 4.25 | ||
| SL-16MSE-3 | FE75 (3”) | 1250 GPM (4730LPM) |
100 | 230 | 6.4 | ||
| SL-8SFE | FE65 (2-1/2”) | 180 ~660 LPM | Max. 65 | 520 | 3.9 | ||
| SL-16NE | FE65 (2-1/2”) | 350/500 GPM | 54/56 | 160 | 6.8 | Bronze | Ni-Cr 도금 |
| SL-16JNE | FE65 (2-1/2”) | 750/1000 GPM | 68/76 | 180 | 8.5 |
1. 제품의 용도 및 특징
ㆍ방수총에 연결하여 사용하는 직/방사 조정이 가능한 관창으로, 플랜트 설비의 이동식이나 고정식 방수총 타워, 소방차에 사용된다.
ㆍ대용량 방수에 적합하게 설계되었으며 특수 설계를 적용하여 안내깃이 방사시 와류를 잡아주고 직진성을 증가시켜 기존 관창에 비해 원거리 방수가 가능하다.
ㆍ또한 소방호스의 이물질을 걸러주어 관창의 기능 장해를 최소화할 수 있으며, 유지 보수에 용이하다.
ㆍ본체는 경량 알루미늄 합금 재질에 경질 코팅처리를 하여 가볍고 내부식성이 우수하다.
ㆍ핸들은 UV 안정성의 특수 재질의 수지를 사용하였으며 내충격성과 내후성이 우수하다.
ㆍ충격으로부터 관창을 보호하는 외형 범퍼는 극한의 주변 환경에서도 관창을 보호할 수 있도록 고품질 RUBBER를 사용하였다.
ㆍ전동식 관창의 ELECTRIC ACTUATOR는 Ex d IIC T5 등급의 내압 방폭, 분진 방폭을 획득하였으며 수동 및 자동으로 직/방사 전환이 가능하도록 설계되었다.
ㆍ디자인 특허제품
2. PERFORMANCE FLOW CHART
3. EFFECTIVE REACH CHART
– 직사의 분사 패턴으로 지면과 30° 각도로 분사 시의 궤적입니다.
– 분사 시 압력과 바람의 영향에 따라에 따라 다소 상이할 수 있습니다.
