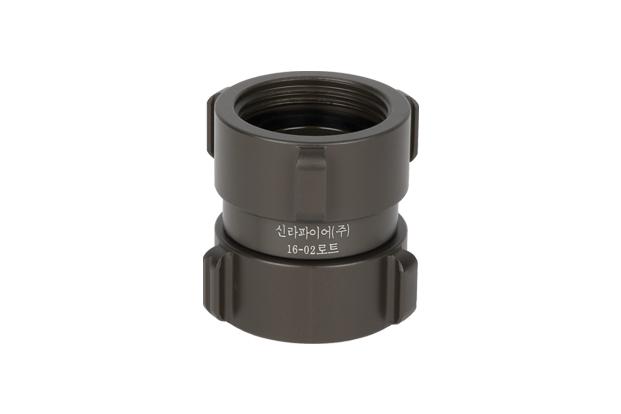

양숫연결구 (FE 규격)

소화전이나 소방차의 호스 또는 관창의 연결용으로 연결구 양쪽이 모두 소방 숫나사로 되어있어 각각 소방 암나사와 연결되어 사용된다.

SL-51A-A

SL-51B-A

SL-51D

Model	Size (Female X Female)	Material
SL-51-A	NH1-1/2”	Aluminum Option-Bronze
SL-51A-A	NH2-1/2”
SL-51C-A	NH3”
SL-51D-A	NH4”
SL-51F-A	NH4-1/2”
SL-51E-A	NH5”
SL-51G-A	NH6”
SL-51B-A	NH2-1/2” x NH1-1/2”
SL-51J-A	NH3” x NH2-1/2”
SL-51S-A	NH4-1/2” x NH4”
SL-51K-A	NH5” x NH4”
SL-51H-A	NH6” x NH4-1/2”

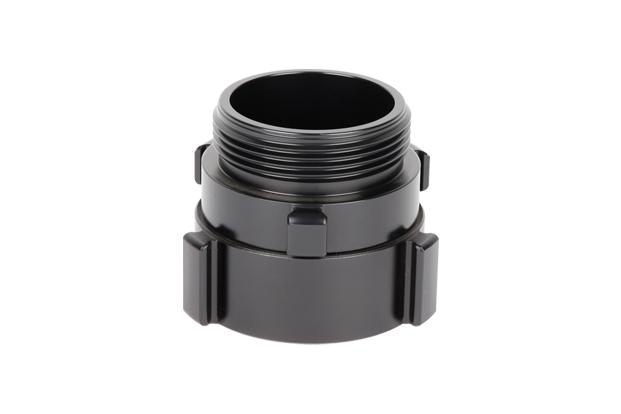

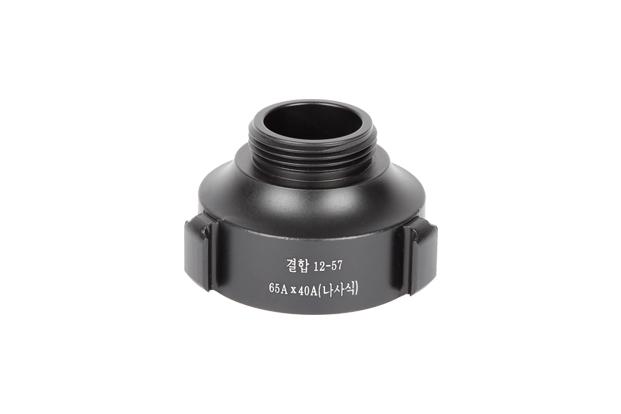

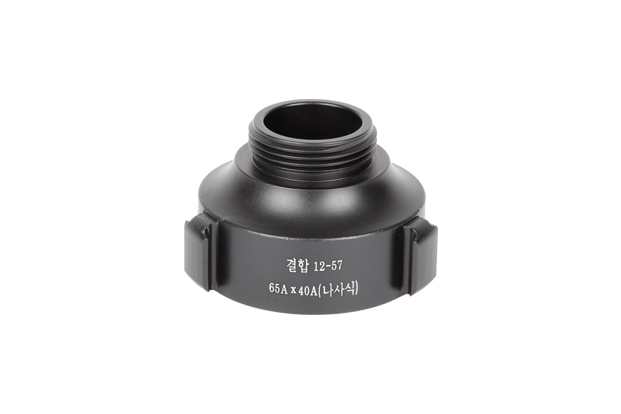

암수 이경연결구 (FE 나사)

연결부위 규격이 다르거나 길이의 연장이 필요한 경우 사용되는 연결 구로, 한쪽이 암나사이고 다른 쪽이 숫나사로 되어 있어 각각 소방 숫나사와 소방 암나사로 연결되어 사용된다.



SL-50B

SL-50D



Model	Size (Female X Female)	Material
SL-50	NH1-1/2” x FE25	Aluminum Option-Bronze
SL-50ES	NH2-1/2” x NH1-1/2”
SL-50EA (Long)	NH2-1/2” x NH1-1/2”
SL-50M-A	NH2-1/2” x NH3”
SL-50BA	NH3” x NH2-1/2”
SL-50C-AA	NH4” x NH2-1/2”
	NH4” x NH3”
SL-50D-AA	NH4-1/2” x NH2-1/2”
SL-50D-A	NH4-1/2” x NH4”
SL-50H-A	NH5” x NH2-1/2”
SL-50I-A	NH5” x NH4”



너트회전식 암수연결구 (FE 나사)

연결부위 규격이 다르거나 길이의 연장이 필요한 경우 사용되는 연결 구로, 한쪽이 암나사이고 다른 쪽이 숫나사로 되어있어 각각 소방 숫나사와 소방 암나사로 연결되어 쓰이며 너트 회전 식이다.

SL-50FA



Model	Size (Female X Female)	Material
SL-54-A	NH1-1/2” x NH1-1/2”	Aluminum Option-Bronze
SL-50FA	NH1-1/2” x NH2-1/2”
SL-54A-A	NH2-1/2” x NH2-1/2”
SL-50F-A	NH2-1/2” x NH4-1/2”
SL-50K	NH2-1/2” x NH5”
SL-54BA-A	NH3” x NH3”
SL-54C-AA	NH4” x NH4”
SL-50C-BA	NH4” x NH5”
SL-50J	NH4-1/2” x NH5”
SL-50G	NH4-1/2” x NH6”
SL-54E-A	NH5” x NH6”
SL-54D-A	NH6” x NH5”

호스연결구 (FE나사)

소방호스나 흡수관용 호스의 연결용 결합구이며 소방호스 단피용과 이중피용이 있으며, 흡수관 호스용의 연결구가 있다.

연결구 재질은 경량의 알루미늄을 주로 사용하나 내식성이 요구되는 곳에는 청동 재질을 사용한다.



SL-58D-A

SL-58D-A



Model	Size	Material	Remark
SL-58S-A	NH1-1/2”	Al. Option- Bronze	Single Jacket
SL-58SA-A	NH2-1/2”		Single Jacket
SL-58D-A	NH3”		Double Jacket
SL-58DA-A	NH4”		Double Jacket
SL-208A-A	NH4-1/2”		For Suction Hose
SL-208B-A	NH5”		For Suction Hose
SL-208C-A	NH6”		For Suction Hose

CAP & PLUG (FE나사)

소방용 설비의 누수 방지나 나사의 손상을 방지하기 위한 연결구이다.

연결구 재질은 경량의 알루미늄을 주로 사용하나 내식성이 요구되는 곳에는 청동 재질을 사용한다.

SL-55A	SL-55B	SL-56
SL-55F	SL-55D-H



구분	Model	Size
CAP	SL-55	FE40(F)
	SL-55A	FE65(F)
	SL-55B	FE75(F)
	SL-55C	FE100(F)
	SL-55D-H	FE115(F)
	SL-55E	FE125(F)
	SL-55F	FE150(F)
PLUG	SL-56	FE40(M)
	SL-56A	FE65(M)
	SL-56B	FE75(M)
	SL-56C	FE100(M)
