Dry Barrel Hydrant
모델명
시리즈
HYDRANT & PIV
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
|

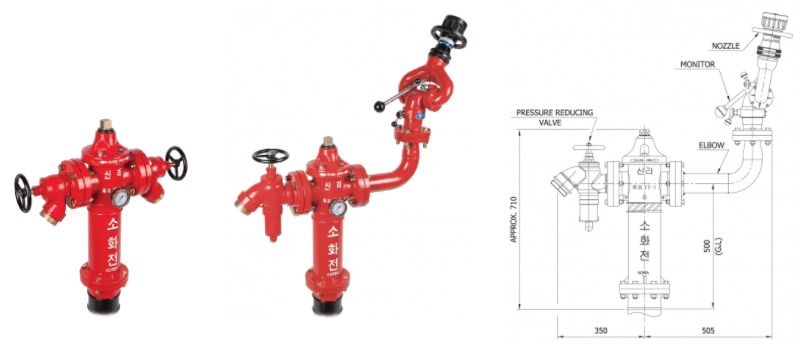

DRY BARREL HYDRANT 화재시 신속하게 소화용수를 공급받기 위해 주택가나 각종 시설물 주변에 설치되며 지하배관에 연결하여 지상에서 개폐조작을 할 수 있도록 제작한 옥외형 소화전이다. 밸브 개방시 토출구를 통해 소화용수가 공급되고 잠그면 내부의 물이 자동배수되어 동파의 위험이 없는 구조로 제작된다. 주로 석유화학단지 등 플랜트 설비에 설치되는 6” 대형은 Pump Connector와 Hose Connector 의 3-WAY와 방수총 설치까지 가능한 4-WAY가 있으며 개폐상태와 압력까지 확인가능한 개폐표시형 소화전도 생산된다. 6” 중형은 3-WAY와 4-WAY, 4” 소형은 2-WAY로 구성되어 있으며 편리함과 신속성을 위해 다양한 밸브를 선택하여 부착사용이 가능하고, 4-WAY는 Valve 및 방수총 & 관창을 현장조건에맞추어선택사용할수있다.
종류 1. 대형 6” 소화전 : a. 개폐표시형 3-WAY, 4-WAY 2. 중형 6” 소화전 : 3-WAY, 4-WAY 3. 소형 4” 소화전 : 2-WAY (수평형, 15도형)
특징 1. 주요부품이 내식성이 우수한 재질을 사용하여 내구성이 길고 개폐조작이 부드럽다. 2. 최대 50Bar 압력에도 견딜 수 있는 구조로 고압력이나 충격에도 변형이나 파손이 없다. 3. 나사식 및 다양한 용도로 사용가능한 Flange Type으로 제작되어 밸브나 방수총등을 현장의 필요에 따라 편리하게 사용이 가능하다. 4. 소화전 내부에 타르에폭시코팅 및 전착도장 처리하여 부식에 의한 노후나 소화용수의 오염을 최소화 하였다. |
 |
MAIN VALVE OPERATION
DRY BARREL INDICATOR 부착형(개폐표시형) HYDRANT(특허 NO : 10-0878489)
특징
1. 플랜트 설비에서 많이 사용하는 대형 소화전이다.
2. 소방차 급수용 펌프콘넥터와 방수총이 설치 가능하다.
3. 소화전 내압을 체크할 수 있는 압력게이지가 부착되어 안전하게 사용할 수 있다.
4. 개폐확인 가능한 Indicator가 부착되어 있다.
5. 설치된 상태에서도 상부커버와 하우징만 해체한 후에 내부 부품 교체가 편리한 구조이다.
| Model | H1 | H2 | H3(GL) | H4 | H5 | 견적에 추가 |
|
|---|---|---|---|---|---|---|---|
| 4-WAY | 3-WAY | ||||||
| SLH-150FG-A | SLH-150TG-A | 1962 | 500 | 860 | 182 | 264 | |
| SLH-150FG-B | SLH-150TG-B | 2192 | 1090 | ||||
| SLH-150FG-C | SLH-150TG-C | 2492 | 1390 | ||||
| SLH-150FG-D | SLH-150TG-D | 2734 | 1630 | ||||
| SLH-150FG-E | SLH-150TG-E | 2372(추가) | 1270 | ||||
| SLH-150FG-F | SLH-150TG-F | 2909(추가) | 1810 | ||||
| Type | 4-WAY Pillar, Dry Barrel, Non-Freezing |
| Main Conn. | 6” ANSI #150 FF Type (Option. #300) |
| Hose Conn. | Two FE65 Male Thread or Two 2-1/2” ANSI #150 Flange |
| Monitor Conn. | 4” One ANSI #150 Blind Flange End (Option. # 300) <– 4-WAY에만 적용 |
| Pump Conn. | One FE115 Male Thread (w/cap & chain) (Option. FE100) |
| Pressure | Working – 1.5 MPa, Strength of Body Test – 5.0 MPa |
| Material | Body – Cast Iron(GC200), Coupling – Bronze |
| Weight | Approx. 359kg (SLH-150FG-B, ANSI #150 standard) |
| Painting | Approx. 359kg(SLH-150FG-B 기준), Approx. 331k g(SLH-150TG-B 기준) |
| Remark |
1. Pressure Gauge & Open/Close Indicator 부착. 2. 설치된 상태에서도 부품교체가능. 3. Valve Seat 의 개폐상태 확인 가능. 4. 개방시 토출압력 확인 가능. |
지상소화전 6” 4-WAY(SLH-150F), 3-WAY(SLH-150T), 일반형, 대형
(단위:mm)
| Model | H1 | H2 | H3(GL) | H4 | H5 | |
|---|---|---|---|---|---|---|
| 4-WAY | 3-WAY | |||||
| SLH-150F-A | SLH-150T-A | 1962 | 500 | 860 | 182 | 264 |
| SLH-150F-B | SLH-150T-B | 2192 | 1090 | |||
| SLH-150F-C | SLH-150T-C | 2492 | 1390 | |||
| SLH-150F-D | SLH-150T-D | 2734 | 1630 | |||
| SLH-150F-E | SLH-150T-E | 2372(추가) | 1270 | |||
| SLH-150F-F | SLH-150T-F | 2909(추가) | 1810 | |||
| Type | 4-WAY Pillar, Dry Barrel, Non-Freezing |
| Main Conn. | 6” ANSI #150 FF Type (Option. #300) |
| Hose Conn. | Two 2-1/2”NH Male Thread or Two ANSI #150 2-1/2” Flange |
| Monitor Conn. | One 4” ANSI #150 Blind Flange End (Option. # 300) <– 4-WAY에만 적용 |
| Pump Conn. | One FE115 Male Thread (w /cap & chain) (Option. FE100 ) |
| Pressure | Working – 1.5 MPa , Strength of Body Test – 5.0 MPa |
| Material | Body – Cast Iron(GC200), Coupling – Bronze |
| Weight | Approx. 358kg(SLH-150F-B 기준), Approx. 330kg(SLH-150T-B 기준) |
| Painting | Above – Red Enamel Finished (Option. Yellow), Under – Black Coaltar Coated |
| Remark | 설치상태에서도 부품교체 가능. |
 |
1. OPERATING NUT 2. COVER O-RING 3. HOUSING O-RING 4. THRUST BALL BEARING 5. PIPE PLUG 6. HYDRANT COVER 7. BEARING COVER 8. HOUSING COVER BOLT 9. BOLT & NUT 10. O-RING 11. HOUSING 12. O-RING 13. UPPER HYDRANT BARREL 14. LOWER BARREL 15. BASE 16. STEAMER NOZZLE CAP 17. STEAMER NOZZLE 18. NOZZLE O-RING 19. BOLT & NUT 20. UPPER HYDRANT ROD 21. ROD SLEEVE O-RING 22. ROD SLEEVE 23. ROD COUPLING 24. LOWER HYDRANT ROD 25. WATERPROOF COVER 26. ROD COULPING BOLT 27. BOLT & NUT 28. O-RING 29. HOSE NOZZLE CAP 30. HOSE CONNECTOR FLANGE 31. HOSE NOZZLE 32. HOSE NOZZLE O-RING 33. DRAIN RING SCREW 34. HYDRANT VALVE (DISK) 35. VALVE BOTTOM 36. SPRING WASHER 37. HYDRANT ROD NUT 38. DRAIN LEVER 39. VALVE TOP 40. HYDRANT SEAT 41. COTTER PIN 42. BLIND FLANGE 43. O-RING 44. BOLT & NUT 45. DRAIN RING O-RING 46. O-RING 47. SPRING 48. HYDRANT SEAT GASKET 49. INDICATOR BODY 49. INDICATOR NUT 50. SHAFT 51. GAUGE HOSE ASSEMBLY 53. NO HEAD WRENCH 52. PRESSURE GAUGE 53. GAUGE COVER 54. LEVEL PLATE 55. REFLECTIVE SHEET |
 |
소화전 설치 시 주위사항 1. 동파방지를 위해 적합한 매립 깊이를 유지한다. 2. 완전 Drain이 될 수 있도록 자갈과 모래를 Drain Hole 주위에 충분히 공급 후 매립한다. 3. 배관 작업 시 배관 내부의 이물질을 완전히 제거하여야 Seat 파손을 방지할 수 있다. 4. 설치 후 시험 작동 시 무리한 조작을 하지 말아야 하며 우선 이물질, 누수 등을 점검한다.
소화전 분해, 조립 방법 1. 소화전에 연결된 PIV를 이용하여 물의 공급을 차단한다. 2. 소화전 렌치를 사용하여 Hose Connector Cap을 열고 Operation Nut를 Open 방향으로 완전 개방한다. 3. 24mm 스페너를 사용하여 소화전 커버 고정볼트를 먼저 분해한 후 (개폐 표시형 소화전은 커버를 살짝 들어올려 Housing과 연결된 고압 호스를 분리한 후 Indicator Shaft가 변형되지 않도록 조심해서) 커버를 들어낸다. 4. 19mm 스페너를 사용하여 베어링 커버 플랜지 고정볼트를 분해 한후에 Operating Nut를 시계 반대방향으로 돌려 완전분리 한다. 5. 24mm 스페너를 이용하여 Housing의 나머지 고정볼트를 해체한 후에 상부 Rod Sleeve와 Housing 내부 오링이 손상되지 않도록 조심스럽게 Housing을 분리한다. 6. Seat Wrench를 상부 사각로드에 끼워 시계반대방향으로 서서히 돌리면 Drain Ring 으로부터 Valve Seat Set가 분리된다. 7. 충격에 의한 손상이 없도록 조심스럽게 들어 올려 해체한 후에 손상된 부품을 교체한다. 8. 분해 역순으로 재조립한다. (개폐표시형 소화전은 소화전 커버 조립 시 고압호스가 꼬이지 않도록 조립한 후 소화전 렌치를 이용하여 소화전을 Close 한 후 Indicator Shaft가 Close 표시 선과 일치하도록하여야 한다)
소화전 분해, 조립 시 주의사항 ㆍ분해한 부품은 이물질이 묻지 않도록 보호 깔판 위에 두도록 한다. ㆍ부품이 무거우므로 2인 1조로 하여 분해한다. ㆍ재조립 시 Grease를 충분히 발라서 재조립한다. ㆍBolt & Nut를 완전 체결해야 접합부위에 누수가 발생하지 않는다. |
| Model | H1 | H2 | H3(GL) | H4 | H5 | |
|---|---|---|---|---|---|---|
| 4-WAY | 3-WAY | |||||
| SLH-150D-B | SLH-150C-B | 1870 | 535 | 790 | 165 | 195 |
| SLH-150D-C | SLH-150C-C | 2080 | 1000 | |||
| SLH-150D-D | SLH-150C-D | 2380 | 1300 | |||
| Type | 4-WAY Pillar, Dry Barrel, Non-Freezing |
| Main Conn. | ANSI #150 6” RF Type |
| Hose Conn. | Two FE65 Male Thread or Two ANSI #150 2-1/2” Flange |
| Monitor Conn. | One ANSI #150 4” Blind Flange End (Option. #300) |
| Pump Conn. | One FE115 Male Thread (w/cap & chain) (Option. FE100) |
| Pressure | Working – 1.5 MPa, Strength of Body Test – 5.0 MPa |
| Material | Body – Cast Iron(GC200), Coupling – Bronze |
| Weight | Approx. 241kg (SLH-150D-B, ANSI #150기준) |
| Painting | Above – Red Enamel Finished (Option. Yellow), Under – Black Coaltar Coated |
| Remark | Option : I Type Base |
| Model | H1 | H2 | H3(GL) | H4 | H5 | |||
|---|---|---|---|---|---|---|---|---|
| 수평형 | 15도형 | 수평형 | 15도형 | 수평형 | 15도형 | |||
| SLH-100-A | SLH-100B-A | 1510 | 1420 | 500 | 660 | 135 | 112 | 138 |
| SLH-100-B | SLH-100B-B | 1810 | 1720 | 955 | ||||
| SLH-100-C | SLH-100B-C | 1965 | 1875 | 1115 | ||||
| SLH-100-D | SLH-100B-D | 2265 | 2175 | 1410 | ||||
| SLH-100-E | SLH-100B-E | 2535 | 2445 | 1680 | ||||
| SLH-100-F | – | 3105 | – | 810 | 1940 | |||
| Type | 2-WAY Pillar, Dry Barrel, Non-Freezing | 2-WAY Pillar, Dry Barrel, Non-Freezing |
| Main Conn. | 100A KS 16K RF Type or 4” ANSI #150 FF Type | 100A KS 16K RF Type or 4” ANSI #150 FF Type |
| Hose Conn. | Two FE65 Male Thread or 2 -1/2” ANSI #150 Flange | TWO FE65 Male Thread, 15도 하향구조 |
| Pressure | Working – 1.5 MP a , Streng th of Body Test – 5.0 MPa | Working- 1.5 MPa, Streng th of Body Test- 5.0 MPa |
| Material | Body – Duc tile, Coupling – Bronze | Body – Duc tile, Coupling – Bronze |
| Weight | Approx. 76kg (SLH-100-A, ANSI #150기준) | Approx. 76kg (SLH-100-A, ANSI #150기준) |
| Painting | Above – Red Enamel Finished (Option. Y ellow), Under – Black Coaltar Coated | Above – Red Enamel Finished (Option. Y ellow), Under – Black Coaltar Coated |
| Remark |
1. 경량 고강도의 Ductile 및 Stainless 재질. 2. Valve 및 방수총 부착용 Flange. 3. 방출압력 확인용 게이지 부착 가능. |
토출구가 지면을 향하게 제작되어 호스꺾임으로 인한 압력저하나 파손이 방지된다. |
