삼화전자

삼화전자

Toroid Core

모델명

시리즈

Ferrite Core

구매 안내

아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.

결제 방법

제조사/판매자에게 문의 바랍니다.

납기 정보

제조사/판매자에게 문의 바랍니다.

배송 정보

제조사/판매자에게 문의 바랍니다.

원산지

제조사/판매자에게 문의 바랍니다.

031-374-5501

제품 상세 설명

Introduction

금속분말 코아의 자성의 성질을 구현하는 최적화된 형상으로 누설 인덕턴스가 거의 없다. 입자 하나하나에 절연이 되어 있어 페라이트와 같은 별도의 갭 작업이 필요없다.



Features

도우넛 모양의 원형 코아에 직접 권선을 하여 사용하며 자성재료의 고유 성질을 그대로 구현할 수 있으며 높은 DCB 특성을 보여준다.



Applications

라인필터 및 인덕터 등에 적용된다.



Cross Reference

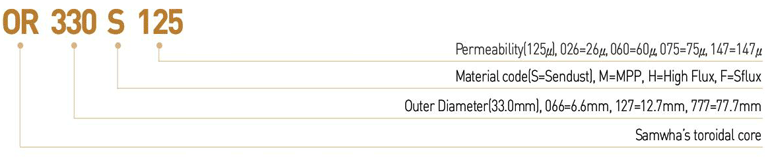

Part No. A value(nH/N2) Dimensions(mm)
OD(Max)×ID(Min)×HT(Max)		 Magnetic
Path
Length
ℓ(cm)		 Cross
Section
A(cm2)		 Window
Area
Wa(cm2)		 Volume
V(cm3)		 Packing
Unit
026 060 075 090 125 147 160 173 200 Before Coating After Coating
OR035□○○○ - 13 16 19 26 31 33 - - 3.56 1.78 1.52 3.94 1.52 1.96 0.817 0.014 0.122 0.011 40k
OR039□○○○ - 17 21 25 35 41 45 - - 3.94 2.24 2.54 4.32 1.98 2.97 0.942 0.021 0.147 0.020 40k
OR046□○○○ - 20 25 30 42 49 53 - - 4.65 2.36 2.54 5.21 1.93 3.30 1.060 0.029 0.213 0.030 40k
OR063□○○○ - 24 30 36 50 59 64 - - 6.35 2.79 2.79 6.99 2.29 3.34 1.361 0.047 0.384 0.064 40k
OR066□○○○ 11 26 32 39 54 64 69 75 86 6.60 2.67 2.54 7.24 2.29 3.18 1.363 0.048 0.412 0.065 40k
OR067□○○○ 21 50 62 74 103 122 132 144 165 6.60 2.67 4.78 7.32 2.21 5.54 1.363 0.092 0.421 0.125 28k
OR068□○○○ 14 33 42 50 70 81 89 95 112 6.86 3.96 5.08 7.62 3.45 5.72 1.650 0.073 0.456 0.120 28k
OR078□○○○ 11 25 31 37 52 62 66 73 83 7.87 3.96 3.18 8.51 3.43 3.81 1.787 0.062 0.569 0.110 20k
OR096□○○○ 11 25 32 38 53 63 68 74 84 9.65 4.78 3.18 10.29 4.27 3.81 2.180 0.075 0.832 0.164 12k
OR097□○○○ 14 32 40 48 66 78 84 92 105 9.65 4.78 3.96 10.29 4.27 4.57 2.180 0.095 0.832 0.206 12k
OR102□○○○ 14 32 40 48 66 78 84 92 105 10.16 5.08 3.96 10.80 4.57 4.57 2.380 0.100 0.916 0.238 10k
OR112□○○○ 11 26 32 38 53 63 68 74 85 11.18 6.35 3.96 11.90 5.89 4.72 2.690 0.091 1.112 0.244 4,800
OR127□○○○ 12 27 34 40 56 67 72 79 90 12.70 7.62 4.75 13.46 6.99 5.51 3.120 0.114 1.423 0.356 4,000
OR166□○○○ 15 35 43 52 72 88 92 104 115 16.51 10.16 6.35 17.40 9.53 7.11 4.110 0.192 2.378 0.789 2,000
OR172□○○○ 19 43 53 64 89 105 114 123 142 17.27 9.65 6.35 18.03 9.02 7.11 4.140 0.232 2.553 0.960 2,000
OR203□○○○ 14 32 41 49 68 81 87 96 109 20.32 12.70 6.35 21.10 12.07 7.11 5.090 0.226 3.500 1.150 1,600
OR229□○○○ 19 43 54 65 90 106 115 124 144 22.86 13.97 7.62 23.62 13.39 8.38 5.670 0.331 4.380 1.877 750
OR234□○○○ 22 51 63 76 105 124 135 146 169 23.57 14.40 8.89 24.30 13.77 9.70 5.880 0.388 4.640 2.281 750
OR270□○○○ 32 75 94 113 157 185 201 217 251 26.92 14.73 11.18 27.70 14.10 11.99 6.350 0.654 6.030 4.153 540
OR330□○○○ 28 61 76 91 127 150 163 176 - 33.02 19.94 10.67 33.83 19.30 11.61 8.150 0.672 8.990 5.477 360
OR343□○○○ 16 38 47 57 79 93 101 109 - 34.29 23.37 8.89 35.20 22.60 9.83 8.950 0.454 9.730 4.063 390
OR358□○○○ 24 56 70 84 117 138 150 162 - 35.81 22.36 10.46 36.70 21.50 11.28 8.980 0.678 10.580 6.088 324
OR400□○○○ 35 81 101 121 168 198 215 233 - 39.88 24.13 14.48 40.70 23.30 15.37 9.840 1.072 13.010 10.548 240
OR467□○○○ 59 135 169 202 281 330 360 - - 46.74 24.13 18.03 47.60 23.30 18.92 10.740 1.990 17.800 21.373 120
OR468□○○○ 37 86 107 128 178 210 228 - - 46.74 28.70 15.24 47.60 27.90 16.13 11.630 1.340 17.800 15.584 135
OR508□○○○ 32 73 91 109 152 179 195 - - 50.80 31.75 13.46 51.70 30.90 14.35 12.730 1.250 20.990 15.913 96
OR571□○○○ 60 138 172 207 287 338 368 - - 57.15 26.39 15.24 28.00 25.60 16.10 12.500 2.290 6.160 28.625 96
OR572□○○○ 33 75 94 112 156 185 200 - - 57.15 35.56 13.97 58.00 34.70 14.86 14.300 1.444 26.420 20.649 96
OR610□○○○ 83 192 240 288 400 470 512 - - 62.00 32.60 25.00 63.10 31.37 26.27 14.370 3.675 31.270 52.810 36
OR740□○○○ 89 206 257 309 429 - - - - 74.10 45.30 35.00 75.20 44.07 36.27 18.380 5.040 44.410 92.635 30
OR777□○○○ 30 68 85 102 142 - - - - 77.80 49.23 12.70 78.90 48.00 13.97 20.000 1.770 48.890 35.400 64
OR778□○○○ 35 85 107 128 178 - - - - 77.80 49.23 15.90 78.90 48.00 17.20 20.000 2.270 48.890 45.400 48



Part No. A value(nH/N2) Dimensions(mm)
OD(Max)×ID(Min)×HT(Max)		 Magnetic
Path
Length
ℓ(cm)		 Cross
Section
A(cm2)		 Window
Area
Wa(cm2)		 Volume
V(cm3)		 Packing
Unit
026 060 075 090 125 147 160 173 200 Before Coating After Coating
OR035□○○○ - 13 16 19 26 31 33 - - 0.140 0.070 0.060 0.155 0.060 0.077 0.817 0.014 0.122 0.011 40k
OR039□○○○ - 17 21 25 35 41 45 - - 0.155 0.088 0.100 0.170 0.078 0.177 0.942 0.021 0.147 0.020 40k
OR046□○○○ - 20 25 30 42 49 53 - - 0.183 0.093 0.100 0.205 0.076 0.130 1.060 0.029 0.213 0.030 40k
OR063□○○○ - 24 30 36 50 59 64 - - 0.250 0.110 0.110 0.275 0.090 0.135 1.361 0.047 0.384 0.064 40k
OR066□○○○ 11 26 32 39 54 64 69 75 86 0.260 0.105 0.100 0.285 0.090 0.125 1.363 0.048 0.412 0.065 40k
OR067□○○○ 21 50 62 74 103 122 132 144 165 0.260 0.105 0.188 0.288 0.087 0.218 1.363 0.092 0.421 0.125 28k
OR068□○○○ 14 33 42 50 70 81 89 95 112 0.270 0.156 0.200 0.300 0.136 0.225 1.650 0.073 0.456 0.120 28k
OR078□○○○ 11 25 31 37 52 62 66 73 83 0.310 0.156 0.125 0.335 0.135 0.150 1.787 0.062 0.569 0.110 20k
OR096□○○○ 11 25 32 38 53 63 68 74 84 0.380 0.188 0.125 0.405 0.168 0.150 2.180 0.075 0.832 0.164 12k
OR097□○○○ 14 32 40 48 66 78 84 92 105 0.380 0.188 0.156 0.405 0.168 0.180 2.180 0.095 0.832 0.206 12k
OR102□○○○ 14 32 40 48 66 78 84 92 105 0.400 0.200 0.156 0.425 0.180 0.180 2.380 0.100 0.916 0.238 10k
OR112□○○○ 11 26 32 38 53 63 68 74 85 0.440 0.250 0.156 0.469 0.232 0.186 2.690 0.091 1.112 0.244 4,800
OR127□○○○ 12 27 34 40 56 67 72 79 90 0.500 0.300 0.187 0.530 0.275 0.217 3.120 0.114 1.423 0.356 4,000
OR166□○○○ 15 35 43 52 72 88 92 104 115 0.650 0.400 0.250 0.685 0.375 0.280 4.110 0.192 2.378 0.789 2,000
OR172□○○○ 19 43 53 64 89 105 114 123 142 0.680 0.380 0.250 0.710 0.355 0.280 4.140 0.232 2.553 0.960 2,000
OR203□○○○ 14 32 41 49 68 81 87 96 109 0.800 0.500 0.250 0.831 0.475 0.280 5.090 0.226 3.500 1.150 1,600
OR229□○○○ 19 43 54 65 90 106 115 124 144 0.900 0.550 0.300 0.930 0.527 0.330 5.670 0.331 4.380 1.877 750
OR234□○○○ 22 51 63 76 105 124 135 146 169 0.928 0.567 0.350 0.957 0.542 0.382 5.880 0.388 4.640 2.281 750
OR270□○○○ 32 75 94 113 157 185 201 217 251 1.060 0.580 0.440 1.091 0.555 0.472 6.350 0.654 6.030 4.153 540
OR330□○○○ 28 61 76 91 127 150 163 176 - 1.300 0.785 0.420 1.332 0.760 0.457 8.150 0.672 8.990 5.477 360
OR343□○○○ 16 38 47 57 79 93 101 109 - 1.350 0.920 0.350 1.386 0.890 0.387 8.950 0.454 9.730 4.063 390
OR358□○○○ 24 56 70 84 117 138 150 162 - 1.410 0.880 0.412 1.445 0.846 0.444 8.980 0.678 10.580 6.088 324
OR400□○○○ 35 81 101 121 168 198 215 233 - 1.570 0.950 0.570 1.602 0.917 0.605 9.840 1.072 13.010 10.548 240
OR467□○○○ 59 135 169 202 281 330 360 - - 1.840 0.950 0.710 1.874 0.917 0.745 10.740 1.990 17.800 21.373 120
OR468□○○○ 37 86 107 128 178 210 228 - - 1.840 1.130 0.600 1.874 1.098 0.635 11.630 1.340 17.800 15.584 135
OR508□○○○ 32 73 91 109 152 179 195 - - 2.000 1.250 0.530 2.035 1.217 0.565 12.730 1.250 20.990 15.913 96
OR571□○○○ 60 138 172 207 287 338 368 - - 2.250 1.039 0.600 2.283 1.008 0.634 12.500 2.290 6.160 28.625 96
OR572□○○○ 33 75 94 112 156 185 200 - - 2.250 1.400 0.550 2.283 1.366 0.585 14.300 1.444 26.420 20.649 96
OR610□○○○ 83 192 240 288 400 470 512 - - 2.441 1.283 0.984 2.484 1.235 1.034 14.370 3.675 31.270 52.810 36
OR740□○○○ 89 206 257 309 429 - - - - 2.917 1.783 1.378 2.961 1.735 1.428 18.380 5.040 44.410 92.635 30
OR777□○○○ 30 68 85 102 142 - - - - 3.063 1.938 0.500 3.106 1.890 0.550 20.000 1.770 48.890 35.400 64
OR778□○○○ 35 85 107 128 178 - - - - 3.063 1.936 0.626 3.106 1.890 0.677 20.000 2.270 48.890 45.400 48
