Introduction
전파암실의 벽면에 부착하기 쉽도록 표준화된 크기(100mmX100mm)로 제작하여 흡수율이 우수한 재질을 사용한다. 흡수율이 우수한 SN-20, HSN-1, HSN-2가 주로 사용된다.
Features
페라이어트 압소버는 30MHz~1GHz에서 훌륭한 흡수율을 보여주며 두께가 얇기 때문에 전파암실의 공간을 크게 절감시켜 준다.
판넬형태의 압소버는 나사로 고정할 수 있기 때문에 설치하는데 매우 편리하다.
Applications
EMC 테스트, EMI대책용 무반향전파 암실 등에 주로 사용된다.
| Part No. | Type | Dimensions in mm | |||
| A | B | C | H | ||
| SD100*100*3.0 | SD-ⓐ | 99.95±0.10 | 99.95±0.10 | 3.00±0.10 | |
| SD100*100*4.0 | SD-ⓐ | 101.25±0.70 | 99.95±0.15 | 4.00±0.25 | |
| SD100*100*4-10H | SD-ⓑ | 99.95±0.10 | 99.95±0.10 | 4.00±0.10 | 10.00±0.20 |
| SD100*100*6.0 | SD-ⓐ | 100.00±0.15 | 100.00±0.15 | 6.00±0.10 | |
| SD100*100*6.0-10HA | SD-ⓑ | 99.95±0.10 | 99.95±0.10 | 6.05±0.10 | 10.00±0.20 |
| SD100*100*6.3 | SD-ⓐ | 100.00±0.15 | 100.00±0.15 | 6.30±0.10 | |
| SD100*100*6.3-10H | SD-ⓑ | 99.95±0.10 | 99.95±0.10 | 6.30±0.10 | |
| SD100*100*6.7 | SD-ⓐ | 99.95±0.10 | 99.95±0.10 | 6.75±0.10 | |
| SD100*100*6.7-10H;HSN-2 | SD-ⓐ | 99.95±0.10 | 99.95±0.10 | 6.70±0.10 | 10.00±0.20 |
| SD100*100*6.7-10HU | SD-ⓑ | 99.95±0.10 | 99.95±0.10 | 6.75±0.10 | 10.00±0.20 |
| SD100*100*7.0 | SD-ⓐ | 100.00±0.70 | 100.00±0.70 | 7.00±0.25 | |
| SD100*100*9.0 | SD-ⓐ | 101.25±0.70 | 99.95±0.15 | 9.00±0.25 | |
| SD100*100*9-10H | SD-ⓑ | 101.25±0.70 | 99.95±0.15 | 9.00±0.25 | 10.00±0.20 |
| SD100*100*10 | SD-ⓐ | 100.00±1.00 | 100.00±1.00 | 10.00±0.20 | |
| SD100*100*19-25H | SD-ⓒ | 100.00±0.50 | 100.00±0.50 | 19.00±0.50 | |

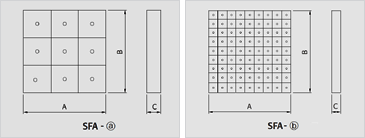

| Part No. | Type | Dimensions in mm | ||
| A | B | C | ||
| SFA110A-9 | SFA-ⓐ | 300.00±0.50 | 300.00±0.50 | 18.90±0.80 |
| SFA113A-9 | SFA-ⓐ | 300.00±0.50 | 300.00±0.50 | 18.50±0.80 |
| SFA117A-9 | SFA-ⓐ | 300.00±0.50 | 300.00±0.50 | 18.20±0.80 |
| SFA600A | SFA-ⓑ | 600.00±0.50 | 600.00±0.50 | 21.90±0.80 |
| SFA600 | SFA-ⓑ | 600.00±0.50 | 600.00±0.50 | 21.20±0.80 |
| Part No. | Type | Dimensions in mm | |||||
| A | B | C | |||||
| SGA100A-9 | SGA | 300.00±0.90 | 300.00±0.90 | 20.30±0.70 | |||
