SQ, SQE, UU Core
모델명
시리즈
Ferrite Core
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
Introduction
본 형상은 자로장, 단면적이 최적화된 설계방식으로 필터의 기능을 할 수 있도록 보빈과 같이 사용할 수 있다.
Features

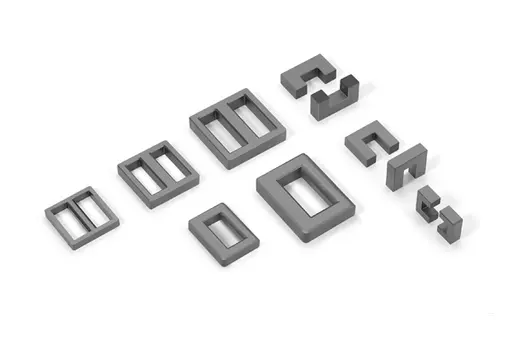

SQ, SQE 코아는 E 코아와는 달리 두 부분으로 나누지 않기 때문에 손실이 없는 Inductance와 Impedance를 얻을 수 있다. 주로 노이즈 필터로 사용되며 대형 UU의 경우에는 대용량 출력을 만들어 낼 수 있다.
Applications
일반 가정용 전자 제품의 노이즈 필터용, UU의 경우 용접기, 플라즈마 발생장치 등에 응용된다.
| Part No. | Type | Dimensions in mm | |||||||
| A | B | C | D | E | F | H | J | ||
| SQ1715S | SQ | 17.60±0.20 | 15.00±0.20 | 3.60±0.20 | 4.55±0.20 | 3.75±0.15 | 3.00±0.15 | ||
| SQ2014S | SQ | 20.60±0.30 | 14.10±0.25 | 4.60±0.20 | 7.25 min. | 4.20±0.20 | 15.70 min. | 2.30±0.15 | 2.40±0.15 |
| SQ2115S | SQ | 21.50±0.30 | 14.90±0.25 | 3.70±0.15 | 6.65 min. | 4.30±0.15 | 15.40 min. | 2.90±0.15 | 3.70±0.15 |
| SQ2116S | SQ | 21.50±0.20 | 15.80±0.25 | 4.60+0/-0.20 | 7.00±0.20 | 4.40±0.20 | 15.30±0.20 | 3.10±0.15 | |
| SQ2215S | SQ | 21.50±0.30 | 14.90±0.25 | 4.50±0.20 | 7.60 min. | 4.20±0.20 | 15.90 min. | 2.65±0.15 | 2.80±0.20 |
| SQ4030S | SQ | 40.70±0.40 | 30.80±0.40 | 8.70±0.30 | 13.10 min. | 8.70±0.30 | 26.60 min. | 6.90±0.20 | 8.60±0.25 |
| Part No. | Type | Dimensions in mm | |||||||
| A | B | C | D | E | F | H | J | ||
| SQE2020S | SQE | 20.10±0.40 | 20.10±0.40 | 4.40±0.20 | 15.70 min | 4.00±0.20 | 15.70 min | 2.00±0.20 | 2.00±0.20 |
| SQE2215S | SQE | 21.50±0.30 | 14.90±0.20 | 4.50±0.20 | 7.60 min | 4.20±0.20 | 15.90 min | 2.65±0.15 | 2.80 |
| SQE2222S | SQE | 23.50±0.30 | 22.00±0.30 | 3.80±0.20 | 19.40±0.20 | 3.80±0.20 | 17.60±0.20 | 2.20±0.15 | 2.05±0.15 |
| SQE2424S | SQE | 24.20±0.50 | 24.20±0.30 | 4.00±0.30 | 19.00 min | 4.00±0.30 | 19.00 min | 2.40±0.15 | 2.40±0.15 |
| SQE2626S | SQE | 26.00+0.40 /-0.20 |
26.00+0.40 /-0.20 |
4.50+0.10 /-0.20 |
21.00+0.30 /-0.20 |
4.50±0.20 | 21.00+0.30 /-0.20 |
2.50±0.15 | 2.50±0.15 |
| SQE2828S | SQE | 28.45±0.55 | 28.45±0.55 | 5.00±0.30 | 22.00 min | 5.00±0.20 | 22.20 min | 2.90±0.15 | 2.90±0.15 |
| SQE2930S | SQE | 29.00±0.40 | 30.00±0.40 | 5.00±0.30 | 22.60 min | 5.00±0.25 | 23.60 min | 3.00±0.20 | 4.00±0.20 |
| SQE3535N | SQE | 35.30±0.60 | 35.30±0.60 | 7.50±0.30 | 26.80 min | 7.50±0.30 | 26.80 min | 4.00±0.20 | 4.00±0.20 |
| Part No. | Type | Dimensions in mm | |||||
| A | B | C1 | C2 | D | E | ||
| UU1014S | UU | 9.80±0.20 | 7.10±0.10 | 2.70±0.20 | 2.80±0.10 | 4.20±0.20 | 4.20±0.20 |
| UU1015S | UU | 10.15±0.20 | 7.40±0.20 | 2.90+0.10 /-0.15 |
2.90±0.20 | 4.15±0.20 | 4.20+0.35/-0 |
| UU1116S | UU | 10.50±0.30 | 7.90±0.20 | 5.00±0.30 | 2.50±0.20 | 6.50±0.30 | 5.40±0.20 |
| UU1320S | UU | 13.50±0.30 | 9.90+0/-0.30 | 5.00+0/-0.40 | 3.50+0/-0.25 | 6.50+0.50/-0 | 6.10+0.30/-0 |
| UU1420S | UU | 14.00+0 /-0.50 |
9.55±0.20 | 8.00+0/-0.50 | 4.00+0/-0.50 | 5.60 min. | 5.60 min. |
| UU1522S | UU | 15.20±0.30 | 11.20±0.25 | 6.70+0/-0.50 | 5.00 ref. | 5.20±0.30 | 5.70+0.70/-0 |
| UU1523N | UU | 15.20±0.30 | 11.40±0.20 | 6.40+0/-0.20 | 5.00±0.20 | 5.20±0.30 | 6.40±0.20 |
| UU1620S | UU | 16.00±0.30 | 10.00±0.20 | 6.00±0.15 | 4.50 ref. | 6.70 min. | 6.00±0.15 |
| UU1622S | UU | 16.00±0.30 | 11.00±0.20 | 6.00±0.15 | 4.50 ref. | 6.70 min. | 7.00±0.15 |
| UU1820S | UU | 18.00±0.30 | 10.00±0.20 | 6.00±0.15 | 4.50 ref. | 8.70 min. | 6.50±0.15 |
| UU2027S | UU | 20.05±0.30 | 13.50+0.50/-0 | 11.00±0.25 | 5.00±0.15 | 10.50±0.30 | 8.50+0.50/-0 |
| UU2132S | UU | 20.80±0.60 | 15.80+0.40 /-0.30 |
7.70+0/-0.50 | 7.25 ref. | 6.00+0.60/-0 | 8.00+0.60/-0 |
| UU2323S | UU | 23.00±0.50 | 11.40±0.20 | 6.40±0.20 | 5.00±0.20 | 13.00±0.30 | 6.40±0.20 |
| UU2528S | UU | 25.00±0.40 | 14.00±0.20 | 7.00±0.30 | 7.00±0.20 | 11.00±0.40 | 7.00±0.30 |
| UU2537S | UU | 24.50±0.70 | 18.40±0.50 | 7.30±0.30 | 7.30 ref. | 9.90±0.30 | 10.85±0.25 |
| UU2633SN | UU | 26.50±0.50 | 16.50±0.25 | 16.00±0.25 | 5.00+0/-0.50 | 16.00+1.50 /-00 |
11.50+0.50/-0 |
| UU2831S | UU | 28.00+0/-0.50 | 15.50+0/-0.50 | 7.00+0/-0.50 | 7.00+0/-0.50 | 14.00+0/-0.50 | 8.50+0/-0.50 |
| UU3356S | UU | 32.50±0.70 | 27.75±0.50 | 12.50±0.30 | 9.50 ref. | 13.50±0.50 | 17.75+0.5 /-0.2 |
| UU3639S | UU | 36.00+0/-0.50 | 19.50+0/-0.50 | 12.00+0/-0.50 | 7.00+0/-0.50 | 22.00+0/-0.50 | 12.50+0/-0.50 |
| U8065S | UU | 80.00±1.60 | 64.80±0.50 | 31.80±0.60 | 22.30 ref. | 35.20±1.20 | 42.50±0.90 |
| U8065SC | UU | 80.00±1.60 | 64.80±0.50 | 16.00±0.40 | 22.30 ref. | 35.20±1.20 | 42.50±0.90 |
| U93 | UU | 93.00±1.80 | 76.00±0.50 | 30.00±0.60 | 28.00 ref. | 35.00 min. | 48.00±0.90 |
| Part No. | Type | Dimensions in mm | ||||||||
| A | B | C | D | E | F | D | E | F | ||
| UI0607S | UI | 6.20±0.20 | 5.50±0.10 | 2.00±0.10 | 1.40±0.10 | 3.40±0.10 | 3.50±0.10 | 6.20±0.20 | 1.40±0.10 | 3.00±0.10 |
| UI4135S | UI | 41.00±0.20 | 30.00±0.10 | 10.00±0.10 | ±0.10 | 5.00±0.10 | 25.30±0.10 | ±0.20 | 5.00±0.10 | ±0.10 |
| UI93 | UI | 93.00±1.80 | 76.00±0.50 | 30.00±0.60 | 28.00 ref. | 35.00 min. | 48.00±0.90 | 93.00±1.80 | 27.50±0.50 | 30.00±0.60 |
