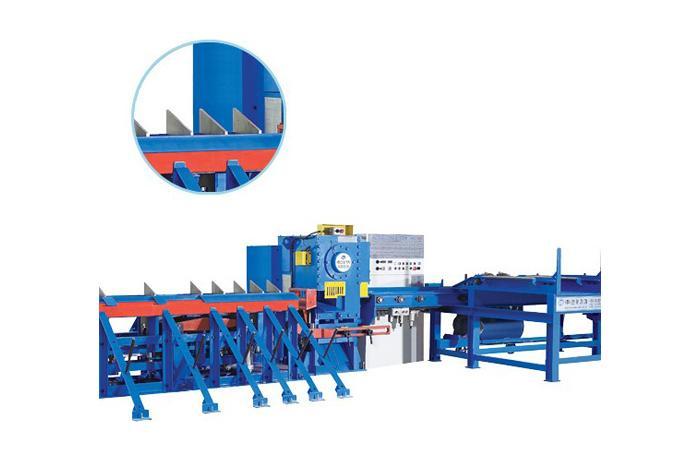

철근자동절단시스템(KMC-60AS : 토글 스위치 타입)



제품특징

- 철근절단 생산성이 기존수동방식 생산량보다 30배이상 가능합니다.(일일 작업량 참조)

- 철근 공급대에 철근장착 안전시스템이 적용되어 철근의 휘어짐을 방지하며 적재가 쉽습니다.

- 기계본체는 다단식기어와 강력한 플라이휠로 구성되어 신속한 절단과 강력한 절단능력을 냅니다.

- 철근절단시 미세한 치수까지도 절단가능하도록 미세거리 조정게이지가 있습니다.

- 스토퍼의 받치는 힘이 견고하여 철근길이의 오차가 없습니다.

- 양방향 배출이 가능하므로 절단작업 후 여러대의 절곡기에 분산하여 작업이 가능합니다.

- 기계본체의 칼날의 폭이 300mm로써 많은양의 철근을 동시에 절단 할 수 있으며 4면 사용이 가능합니다





제품사양

총 소요 전력량	24kw	기계 본체	7.5kw×1
		이송 콘베이어	1.5kw×2
		공급대	1.5kw×4
		콤푸레샤	7.5kw×1
전원	220V / 380V 3상
R P M	27rpm
철근 이송 콘베이어 속도	49m/min
칼날의 크기	300mm×100×50
절단 철근의 길이 (mm)	600 (min) ~ 12000 (max)
철근 공급 테이블 속도	6.7m/min
공급대 적재량	6000kg
기계의 크기 (L×W×H)	25,090m×3,460×1,740
기계의 무게	10,000kg





동시절곡능력

강종＼철근굵기	D10	D13	D16	D19	D22	D25	D29	D32	D35	D38	D41	비고
SD400	27	19	15	11	9	7	5	4	2	2	1
SD500	26	16	13	9	7	5	4	3	2	1	1





일일작업량(8시간 기준)

철근굵기	철근길이	절단길이	절단횟수	동시절단	절단수량	중량	비고
D13	8m	2m	3	19	26,000PCS	52,000kg
D22	8m	4m	1	9	8,480PCS	103,000kg







평면도
