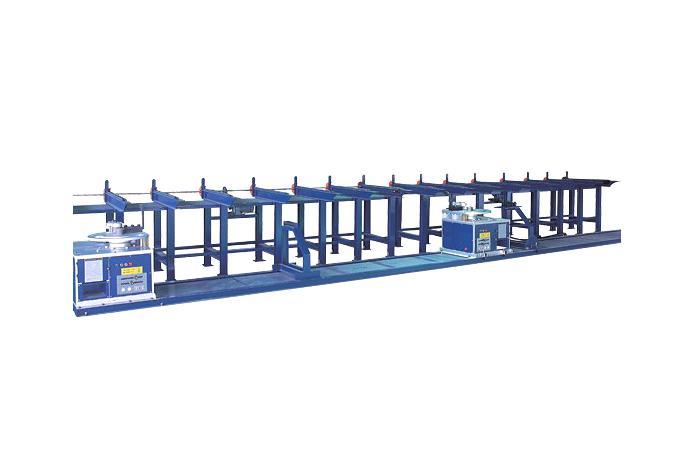

철근자동절곡시스템(KBS-42TW : 정,역방향 절곡기)



제품특징

- 철근적재대에서는 자동이송됩니다.

- 좌,우 서로 다른 각도로 가공할 수 있습니다.

- 토목공사 등 대형 공사현장에서 사용이 매우 적합합니다.

- 절곡 가공후 내축이동으로 인한 낌현상 방지 장치가 있습니다.

- 절곡시 치수의 틀림이 없는 고정장치가 설치되었습니다.





제품사양

총 소요 전력량	12.5kw	절곡기	5.5kw X 2
		이송장치	1.5kw X 2
전원	220V / 380V 3상
절곡능력	D10~D41
절곡각도	15˚~ 180˚
철근 공급 테이블 속도	7.2m/min
절곡속도	고속 3.6sec/180˚ 저속 6sec/180˚
공급대 최대 적재량	2,500kg
축간거리	최소 1.1m 최대 11.5m
기계의 크기(L×W×H)	13,000mm×2,500×1,450
기계의 무게	5,000kg





동시절곡능력

철근굵기	D-13	D-16	D-19	D-22	D-25	D-29	D-32	D-41	비고
절단본수	4	3	3	2	2	1	1	1	SD400





大R 벤딩용 전용 롤러 셋트

모델명	회전암	大R롤러	절곡가능大R
KMB-42H			R 150 R 200 R 250 R 300 R 350



정방향

역방향
