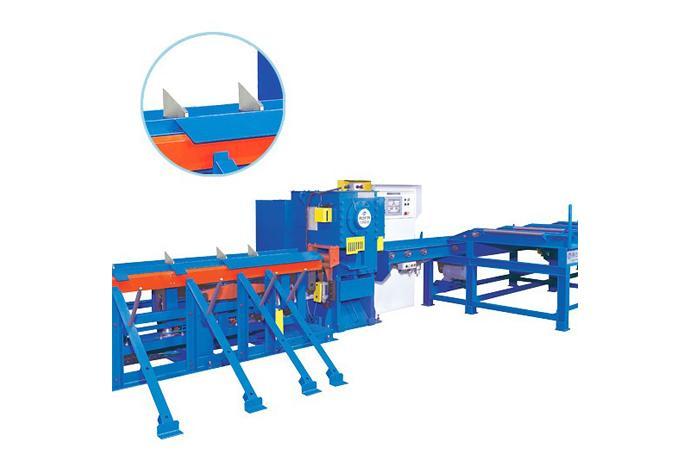

철근자동절단시스템(KMC-60DS : 터치 스크린 타입)



제품특징

- 메인컨트롤박스의 조작버턴을 복잡한 토글스위치에서 대화형 터치스크린으로 변경하여 작업진행과정이 스크린에 표시되어 작업자가 쉽고 정확한 작업을 할 수 있습니다.

- 기계의 자가진단 알람기능으로 작업자가 신속하고 정확한 대처를 할 수 있습니다.

- 작업자가 철근을 1m의 길이로 10회 절단작얼을 할 경우 스크린에 한번의터치 입력만으로 기계가 연속동작을 합니다.

- 절단치수제어방식은 서브모타 볼스크루 이송방식을 채택하여 0.5m이내의 오차로 절단이 가능합니다.

- 치수의 오차범위가 2mm이상일 경우에는 작업이 자동으로 정지되고 치수를 보정하여 절단작업을 다시 진행하게 됩니다.

- 철근이 스토퍼에 충격을 가할 때 쿠션완충장치가 되어있어 기계에 무리를 줄여줍니다.





제품사양

총 소요 전력량	24kw	기계 본체	7.5kw×1
		이송 콘베이어	1.5kw×2
		공급 테이블	1.5kw×4
		콤푸레샤	7.5kw×1
전원	220V / 380V 3상
R P M	27rpm
철근이송 콘베이어 속도	49mm/min
칼날의 크기	300mm×100×50
절단 철근의 길이 (mm)	600 (min) ~ 12000 (max)
철근 공급 테이블 속도	7.2m/min
공급대 최대 적재량	6000kg
기계의 크기 (L×W×H)	26,500mm×3,460×1,740
기계의 무게	10,000kg





동시절단능력

강종＼철근굵기	D10	D13	D16	D19	D22	D25	D29	D32	D35	D38	D41	비고
SD400	27	19	15	11	9	7	5	4	2	2	1
SD500	26	16	13	9	7	5	4	3	2	1	1





터치스크린의 주요화면





평면도
