제품특징

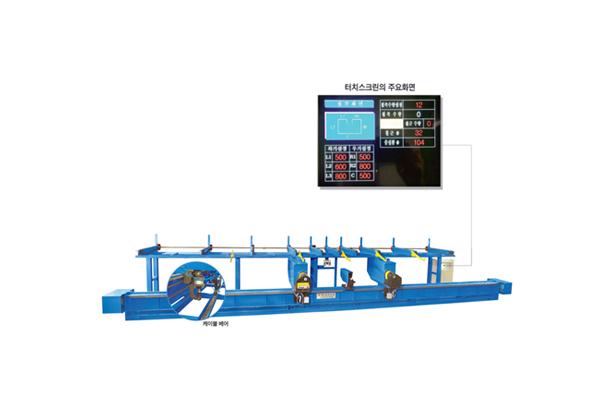

- 메인콘트롤박스가 대화형 터치스크린으로 되어있어 작업 진행과정이 스크린에 표시되어 작업자가 쉽고 정확한 작업을 할 수 있습니다.

- 철근절곡 생산량이 스트럽 기준 3~5배까지 향상됩니다.

- 작업 중 롤러 교체시 메인 콘트롤 BOX까지 가지 않고도 서브 콘트롤러로 간단하게 조작이 됩니다.

- 조작이 간단하여 미숙련공도 작업이 가능합니다.

- 절곡 가공 형상의 변경이 용이합니다.

- 기계의 국산화율이 100%이므로 부품의 공급과 A/S가 용이합니다.

- 철근 자동절곡 시스템과 절단 시스템을 연계하면 완벽한 철근 자동가공 시스템이 완성됩니다.

- 헤드의 이동을 모터와 앤코더를 사용하여 거리가 자동으로 조절됩니다.





제품사양

총 소요 전력량	12.75kw	HEAD	3.75kw X 2
		공급대	1.5kw X 1
		HEAD 이송	0.75kw X 2
		콤푸레샤	2.25kw X 1
전원	380V 3상
절곡능력	D10 ~ D32
절곡각도	15˚~ 180˚
작업속도	2.8sec/180˚ 10.8rpm
철근 공급 테이블 속도	7.2m/min
공급대 최대 적재량	2,500kg
기계의 크기(L×W×H)	10,000mm×2,570×1,650
기계의 무게	5,000kg





동시절곡능력

강종＼철근굵기	D10	D13	D16	D19	D22	D25	D29	D32	비고
SD-400	12	9	6	4	3	2	1	1
사용롤러 규격	Ø49	Ø49	Ø62	Ø74	Ø84	Ø94	Ø107	Ø114





평면도
