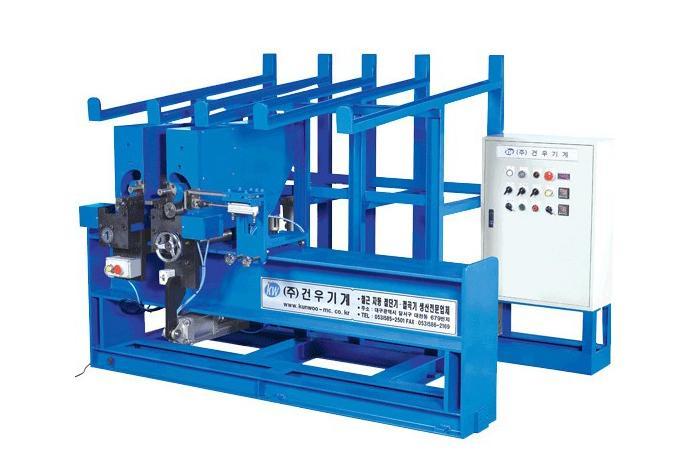

철근자동절곡시스템(KBS-16-2:하바도메 전용기)



제품특징

- 철근 절곡 생산성이 4~7배까지 향상됩니다.

- 16mm이하 양 앙카 절곡이 용이합니다.

- 10mm 철근 절곡시 최소폭이 90mm 절곡이 가능합니다.

- 조작이 간단하며 미숙련공도 작업이 가능합니다.

- 절곡시 헤드의 움직임이 없으므로 정밀한 절곡이 가능합니다.





제품사양

총 소요 전력량	5.85kw	Head	1.8kw×2
		유압탱크	1.5kw
		콤푸레샤	0.75kw
전원	220V / 380V 3상
절곡능력	D10~D16
절곡각도	15˚~ 135˚
작업속도	2.5sec/135˚ 8.1rpm
공급대 최대 적재량	1,000kg
기계의 크기(L×W×H)	2,000mm×1,600×1,300
기계의 무게	1,050kg





최소 가공의 예 (Ø10)

​





동시 절곡 능력 및 로라 적용 방법

철근굵기	절곡본수	절곡각도	고정롤러	회전롤러	비고
D-10	6	15˚~135˚	Ø30	Ø70	SD400
D-13	4	15˚~120˚	Ø30	Ø70	SD400
D-16	2	15˚~120˚	Ø30	Ø70	SD400
