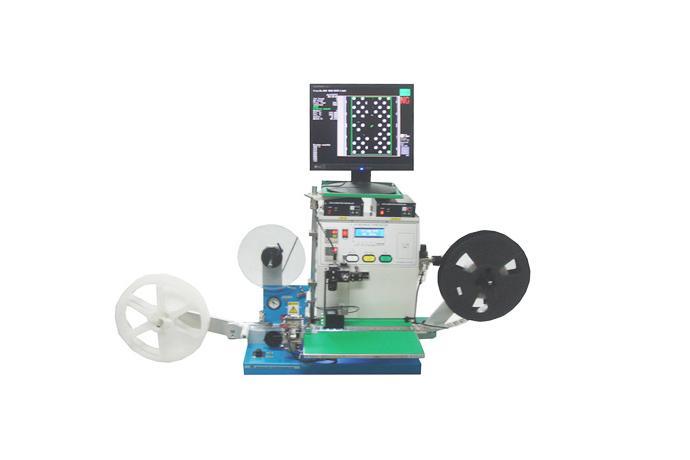

JT-100V (수동테이핑머신,비전옵션)
구성
•케리어테잎 공급부
•Work Insert부 (Manual)
•Controller (Micom B/D, Switch)
옵션
•카메라 검사
•Traverse Type Reel
특징
•공구없이 1분이내 폭 조절 (8~56mm) 가능
•업다운 실링은 기본, 추가된 다운로딩 기능으로 양질의 실링품질
•8단계의 이송량, Dwell time 설정에 의한 자유로운 작업속도
•정교한 실링 셋팅이 가능한 실링 압력과 온도의 독립된 제어
•펄스 출력에 의한 신뢰할 수 있는 Programmable Count Module
•안정된 Insert를 위한 저진동, 제품튐의 최소화된 설계
•설치된 큰 글씨 표시창을 통한 운전상태, 자기진단 메시지 확인
•자유로운 릴설치 각도와 릴 감기 회전속도 제어가 가능한 편리기능
•히터의 이상알람과 정전시 카운트를 기억하는 안전기능
•페달 스위치와 2~3개의 간단한 스위치로 손쉽게 사용
•카운터 기능과, 스마트 센서를 설치하여 시각 검사기로 사용 (option)
•쉽고 미세하게 다룰 수 있는 커버테잎 위치 조정 장치
•커버테잎에 의한 난반사를 최소화한 조명 시스템
•최대 999개의 티칭기억 가능
제품관련이미지
제품사양
|
적용제품 |
Applicable |
SMD |
|
|
처리속도 |
Speed |
Min.6k/hr (4mm pitch) |
|
|
케리어테이프 폭 |
Width of C.T |
8~56mm (72mm opt.) |
|
|
케리어테이프 두께 |
Th`k of C.T |
0.2~0.4mm |
|
|
커버테이프 |
Cover Tape |
(OD)230x(ID)75x5.3~49.6mm |
|
|
릴직경(mm) |
공급 |
Supply Ree |
Max. 440φ |
|
감기 |
Take-up Reel |
Max. 330φ |
|
|
릴감기방향 |
Direction of Wind |
CCW (Left) |
|
|
실링 형식 |
Sealing Type |
Heat Compression |
|
|
실링 구동 방식 |
Sealing Actuator |
Air Cylinder (STD) |
|
|
히터 온도 제어 |
Heater Temp. Control |
Adjust, Dual PID Control |
|
|
공급전원 |
Power Source |
AC220V-1ph-60/50Hz |
|
|
공급에어 |
Air Source |
5~9kg/㎠ |
|
|
외형치수 (mm) |
Dimensions(STD) |
1320Wx350Dx600H |
|
|
Dimensions(EXT) |
1900Wx350Dx600H |
||
|
중량 |
Weight(EXT) |
30kgs (43kgs) |
|
