JRC-100 (자동릴교환기)
구성
•공급 케리어 테이프의 Buffer Roller부
•Carrier Tape Cutting부
•End Tape공급부
•empty Reel공급부
•Reel Unload Magazine
•Controller
옵션
•12mm Carrier Tape
•End Tape(Label Type
특징
•Buffer Roller부 설치로 공급 Carrier Tape과 Reeling 작업 간 공정 대기시간 최소화의 안정된 작업.
•Auto Taping M/C 적용과 설정이 간편하며 용이
•Count Miss 와 Work없음 검출 및 Alarm 기능

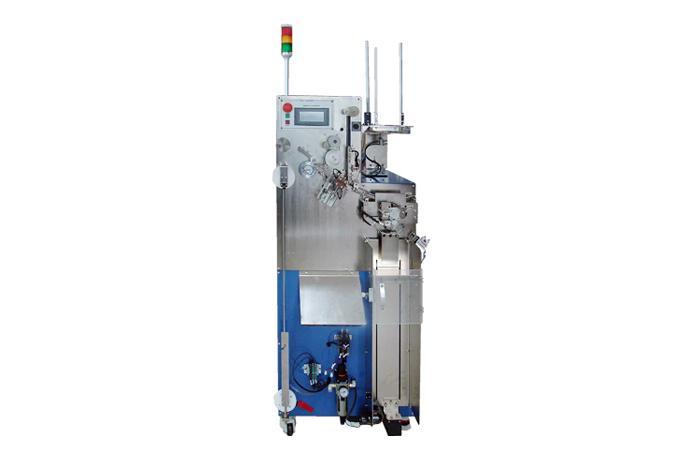

제품관련이미지
제품사양
|
적용제품 |
Applicable |
Paper&Embossed Carrier Tape |
|
처리속도 |
Capability |
Max.3kpcs/min.(4mm pitch) |
|
케리어테이프 폭 |
Width of C.T |
8 mm |
|
케리어테이프 두께 |
Th`k of C.T |
0.2~0.9 mm |
|
엔드테이프 |
End Tape |
OD 280xID 75x5.5W |
|
릴 직경 (mm) |
Reel Diameter |
178 mm (7”) |
|
적재공간 |
Input |
Max. 30 Reels |
|
Output |
Max. 40 Reels |
|
|
릴 감기 방향 |
Direction of Wind |
CW (Right) |
|
절 단 |
Type |
Knife, 90° |
|
Step |
Cut-1/2/3(Unseal-End-Leader) |
|
|
Actuator |
Air Cylinder |
|
|
기 능 |
Option |
2mm Pitch Feed |
|
공급에어 |
Air Source |
5~9 kg/㎠G |
|
공급전원 |
Power Source |
AC220V-1ph-60/50Hz |
|
외형치수(mm) |
Dimensions |
580Wx670Dx1730H |
|
중 량 |
Weight |
Approx. 85kgs |
