JS-105 (자동핸들러)
구성
•제품의 정렬(Parts Feeder)
•제품의 공급부(Loader Unit)
•제품의 이송(P&P Unit or Index Table)
•Test Probing System
•Controller
옵션
•제품회전(90도, 180도)
•5 Bin
특징
•제품의 정렬, 공급, Test의 자동기능.
•3Bin (Hi, Lo, Go) Sorting 기본.
•안정적이고 제품에 영향을 주지 않는 검사방식
•Pick & Place타입으로 다양한 형태의 제품에 적합
•한눈에 파악하기 쉬운 제어 시스템.
•모든 Tester와의 자유로운 Interface.
•저가의 고기능 Handler.

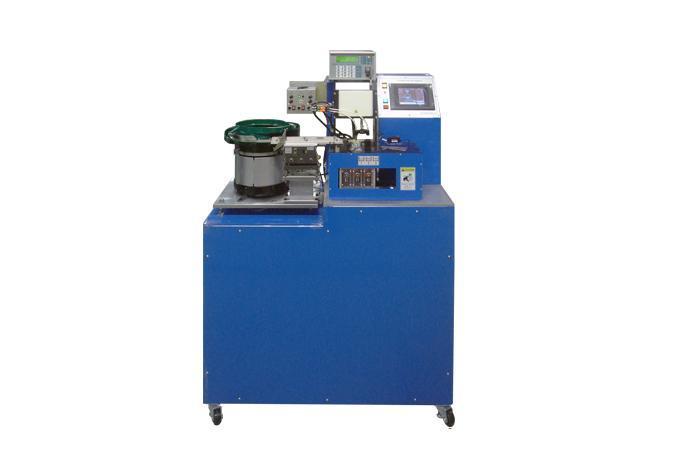

제품관련이미지
제품사양
|
적용제품 |
Applicable |
SMD |
|
처리속도 |
Speed |
약 2.5k/hr 이상 |
|
제품정렬공급형식 |
Parts Feeding Type |
Bowl Feeder (STD) |
|
제품공급이송형식 |
Work Loading Type |
Inline Feeder |
|
제품방향검사장치 |
Direction Check |
Smart Sensor (STD) |
|
제품방향회전장치 |
Turn over System |
90° 또는 180° |
|
계측시스템 |
Measurement System |
Probing&Tester Interface |
|
검사항목 |
Item |
Electrical property |
|
등급분류 |
Bin-Sorting |
3 Bin (STD) |
|
진 공 |
Vacuum Source |
Built in Vacuum pump&Ejector |
|
공급전원 |
Power Source |
AC220V-1ph-60/50Hz |
|
공급에어 |
Air Source |
5~9kg/㎠G |
|
외형치수 (mm) |
Dimensions |
1000Wx510Dx1350H |
|
중 량 |
Weight |
약 120 kgs |
