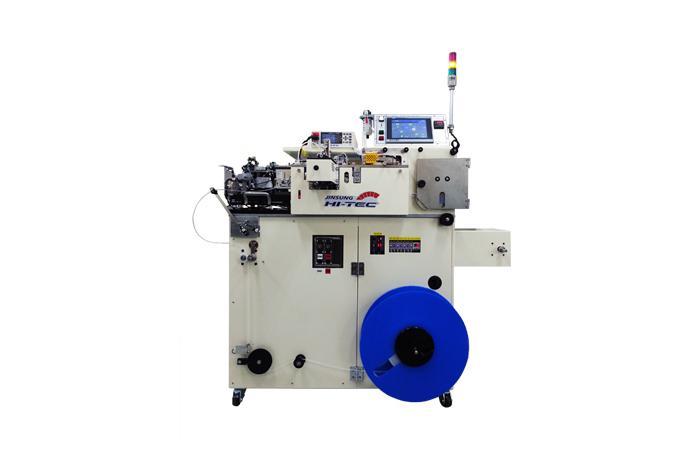

JT-310 (칩형부품고속테이핑머신)
구성
•제품의 정렬 이송(Parts feeder & Linear Feeder)
•Loader -> Index부 -> Inserter부
•NG검측 / 배출부
•Controller(Touch Screen, Micom B/D)
옵션
•Tester
•측정Unit
•Vision
특징
•안정적인 고속운전
•폭 넓은 Chip Size의 적용설계
•Final Inspection (Blank) 기능 기본
•신속하고 용이한 유지관리 (자기진단 표시, 주요관리 점검부의 집중배치 등)
•계측기와의 안정적인 Interface를 통한 고속측정.
•제품 특성에 따른 하부검측 또는 상하검측 시스템 가능.(저저항 mΩ, 임피던스 IzI/Θ, 인덕턴스 Ls/Q 등)
제품관련이미지
제품사양
|
적용제품 |
Applicable |
MLCC,Resistor,Inductor,etc |
|
|
적용제품크기 |
Designated Work |
3225/3216/2520/2012/1608/1005 |
|
|
처리속도 |
Throughput Speed |
Max.1500pcs/min at 1005-0.35t |
|
|
케리어테이프 |
Carrier Tape |
8mm,12mm Embossed/Paper(opt) |
|
|
케리어테이프 치수 |
적용두께 |
Thickness |
Embossed : 0.25 |
|
릴사이즈 |
Reel Size |
Embossed: OD340xID76x100w(TRV.) |
|
|
버텀테이프 |
Bottom Tape |
OD240xID76x180W(TRV.) |
|
|
커버테이프 |
Cover Tape |
Embossed : OD210xID76x5.4 |
|
|
릴 감기 방향 |
Direction of Wind |
CW (Right) |
|
|
실링형식 |
Sealing Type |
Heat Compression |
|
|
히터 온도 제어 |
Heater Temp. Control |
Adjust, PID Control |
|
|
진 공 |
Vacuum Source |
Vacuum Pump (Built-in) |
|
|
공급전원 |
Power Source |
AC220V-1ph-60/50Hz |
|
|
공급에어 |
Air Source |
5~9 kg/㎠G |
|
|
계측 시스템 |
Measurement System |
Lower Side by Both |
|
|
외형치수(mm) |
Dimensions |
1460Wx710Dx1350H |
|
|
중 량 |
Weight |
약 200kgs |
|
