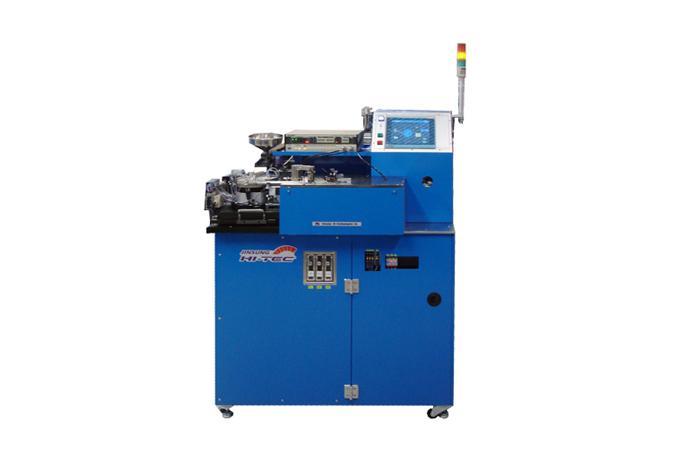

JS-300(칩형부품자동고속선별기)
구성
•제품의 정렬 이송(Parts feeder & Linear Feeder)
•Loader -> Index부 -> 검측부 -> 배출부
•Controller(Touch Screen, Micom B/D)
옵션
•Tester
•Vision
특징
•안정적인 고속운전
•폭 넓은 Chip Size의 적용설계
•신속하고 용이한 유지관리 (자기진단 표시, 주요관리 점검부의 집중배치 등)
•계측기와의 안정적인 Interface를 통한 고속측정.
•제품 특성에 따른 하부검측 또는 상하검측 시스템 가능.(저저항 mΩ, 임피던스 IzI/Θ, 인덕턴스 Ls/Q 등)
제품관련이미지
제품사양
|
적용제품 |
Applicable |
Chip type SMD |
|
처리속도 |
Speed |
Max. 1,500pcs/min(at 1005 size) |
|
제품정렬공급형식 |
Parts Feeding Type |
Bowl Feeder |
|
제품공급이송형식 |
Work Loading Type |
Inline Feeder |
|
제품외관검사장치 |
Outer Check |
Vision Sensor (opt.) |
|
계측시스템 |
Measurement System |
Probing&Tester Interface |
|
검사항목 |
Item |
Electrical property |
|
등급분류 |
Bin-Sorting |
Good or NG |
|
진 공 |
Vacuum Source |
Built in Vacuum pump |
|
공급전원 |
Power Source |
AC220V-1ph-60/50Hz |
|
공급에어 |
Air Source |
5~9kg/㎠G |
|
외형치수 (mm) |
Dimensions |
1004Wx525Dx1355H |
|
중 량 |
Weight |
약 200 kgs |
