JS-200BT(자동핸들러)
구성
•제품의 정렬(Parts Feeder)
•제품의 공급부(Loader Unit)
•제품의 이송(P&P Unit or Index Table)
•Test Probing System
•Controller(Touch screen & PLC)
옵션
•제품회전(90도, 180도)
•제품 방향성 검사장치(Smat sensor or Probing)
특징
•제품의 정렬, 공급, Test의 자동기능.
•5Bin (GD, HH, LL, NC, RE) Sorting 기본.
•안정적이고 제품에 영향을 주지 않는 검사방식.
•상부측정, 하부측정, 상하부측정 가능.
•Pick & Place타입으로 다양한 형태의 제품에 적합.
•한눈에 파악하기 쉬운 제어 시스템.
•모든 Tester와의 자유로운 Interface.
•저가의 고기능 Handler.

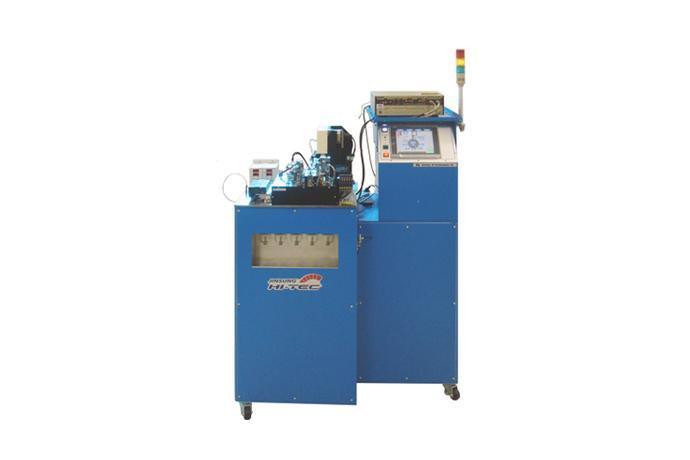

제품관련이미지
제품사양
|
적용제품 |
Applicable |
SMD |
|
처리속도 |
Speed |
약 4.5k/hr 이상 |
|
제품정렬공급형식 |
Parts Feeding Type |
Bowl Feeder (STD) |
|
제품공급이송형식 |
Work Loading Type |
Inline Feeder |
|
제품방향검사장치 |
Direction Check |
Smart Sensor (opt) |
|
제품방향회전장치 |
Turn over System |
90° 또는 180°(opt) |
|
계측시스템 |
Measurement System |
Probing&Tester Interface |
|
검사항목 |
Item |
Electrical property |
|
등급분류 |
Bin-Sorting |
5 Bin (STD) |
|
진 공 |
Vacuum Source |
Built in Vacuum pump&Ejector |
|
공급전원 |
Power Source |
AC220V-1ph-60/50Hz |
|
공급에어 |
Air Source |
5~9kg/㎠G |
|
외형치수 (mm) |
Dimensions |
1080Wx626.5Dx1590H |
|
중 량 |
Weight |
약 150 kgs |
