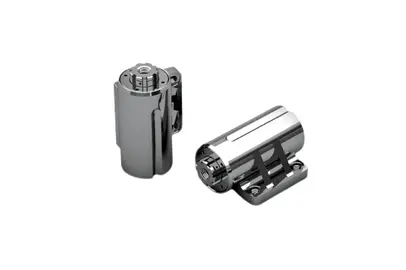

Description
| 최대 사용 각도 | 110° |
|---|---|
| 사용 온도 범위 | -5∼50℃ |
| 제품 질량 | 630±30g |
| 재질 | 다이캐스트(ZDC) |
| 사용 오일 | 실리콘 오일 |
사양
| 형 식 | 최대사용토르크 | 반전토르크 | 회전방향 |
|---|---|---|---|
| FYN-T1-R604 | 60 Ｎ·ｍ (600 kgf·cm) |
3 Ｎ·ｍ (30 kgf·cm) |
시계방향 |
| FYN-T1-L604 | 반시계방향 |
주1) 측정 온도는 23℃±2℃ 입니다.
댐퍼의 사용방법
| ① 회전축과 결합한 부품은 가능한 한 덜커덕거림이 없도록 접속하십시오. 제품 결합후 유격이 발생한다면 회전 낙하시에 뚜껑의 속도 감속이 원활하지 못하 여 덮개를 닫을수 없는 경우가 있습니다. 회전축의 고정부위의 상대 치수는 아래를 참고해 주세요. | |
 |
|
| ② 그림과 같은 뚜껑으로 댐퍼를 사용하고 싶은 경우， 아래와 같은 선정 계산으로 댐퍼를 선정해 주십시오. 예）덮개 질량 Ｍ：30kg 덮개 치수 Ｌ：0.4m 부하 토오크：T＝30×0.4×9.8÷2 ＝58.8N·m 상기 계산 결과에 의하여 FYN-T1–*604를 선정． |
 |
| ③ 댐퍼 특성은 사용 환경 온도에 의하여 변화합니다. 일반적으로 온도가 오른다면 댐퍼 특성은 약해지고, 온도가 내려간다면 댐퍼 특성은 강해집니다. 이것은 댐퍼 내부의 오일이 온도의 영향을 받아 점성이 변화하기 때문에 온도가 원래대로 돌아오면 댐퍼 특성도 원래대로 돌아옵니다. 회전시 자유 낙하의 도달 시간은 위 그림과 같이 되기 때문에 참고로 해주십시오. |  |
| ④ 댐퍼의 동작 각도는 하기 그림과 같이 110°가 됩니다 . 그 이상 회전시킨다면 댐퍼의 파손으로 연결되기 때문에 반드시 외부 스토퍼를 설치하십시오. | |
 |
|
| ⑤ 댐퍼는 토르크 발생 방향이 모델에 의하여 다릅니다. 사용 방법에 따라 모델을 선택해 주십시오. | |
| ⑥ 리버스 방향（토르크 발생 방향과 역방향）의 각속도를 １rad/sec 이하로 사용하십시오． | |
