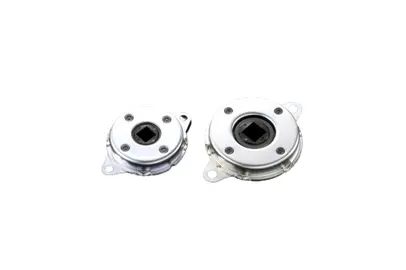

Description
| 최대사용회전속도 | 50rpm |
|---|---|
| 최대사용사이클 | 12cycle/min |
| 사용온도범위 | -10~50℃ |
| 제품질량 | 47A:49g / 57A:75g |
| 본체케이스 | 철계(SPFC) |
| 로타(축부)재질 | 나일론(유리포함) |
| 사용오일 | 실리콘오일 |
사양
| 형 식 | 정격토르크 |
|---|---|
| FDT-47A-103 | 1 ± 0.2 N·m (10 ± 2 Kgf·㎝) |
| FDT-47A-163 | 1.6 ±0.3 N·m (16 ± 3 Kgf·㎝) |
| FDT-47A-203 | 2.0 ± 0.3 N·m (20 ± 3 Kgf·㎝) |
| FDT-57A-303 | 3 ± 0.4 N·m (30 ± 4 Kgf·㎝) |
| FDT-57A-403 | 4 ± 0.5 N·m (40 ± 5 Kgf·㎝) |
| FDT-57A-503 | 4.7 ± 0.5 N·m (47 ± 5 Kgf·㎝) |
주) 정격 토르크 수치는 회전 속도 20rpm, 23℃± 2℃ 시측정
댐퍼의 사용 방법
- 댐퍼 토르크는 시계방향, 반시계방향의 양방향으로 회전하며 발생합니다.
- 댐퍼는 구조상 베어링을 가지고 있지 않기 때문에 댐퍼에 장착된 회전축에는 반드시 회전 베어링을 설치하십시오.
- 댐퍼 사용 시에는 지정된 각도 치수의 축을 댐퍼축 홀 부분에 삽입하여 사용해 주십시오. 또 축과 댐퍼 축에는 반동이 발생하지 않게 사용해 주십시오. 반동이 있으면 덮개의 회전 낙하 등으로 하강이 잘 안되는 경우가 있습니다. 댐퍼의 추장축 수치는 다음과 같습니다.
댐퍼의 특성
| 속도 특성 | 온도 특성 |
|---|---|
 |
 |
| 디스크 댐퍼는 회전 속도에 따라 토르크가 변화하므로 오른쪽 도표와같이 회전 속도가 빨라지면, 토르크는 상승하고 느려지면 하강합니다.덮개의 회전 낙하에서 사용할 경우에 낙하 초기는 회전 속도가 느려지기 때문에 정격 토르크 수치에서 낮은 토르크 밖에 발생하지 않습니다. | 댐퍼 토르크 수치는 사용 환경 온도에 따라 변화합니다. 온도가 상승하면 토르크 수치는 내려가고, 온도가내려가면 토르크 수치는 상승합니다. 이것은 댐퍼 내부의 실리콘 오일 점도가 온도의 영향을 받아서 변화하는 것으로 범위 내로 온도가 돌아오면 토르크도 돌아옵니다. |
