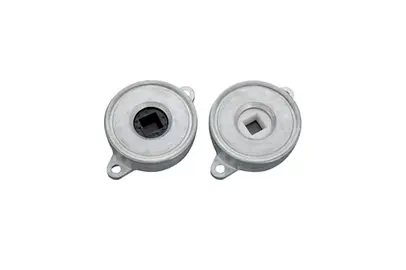

Description
| 최대사용각도 | 130° |
|---|---|
| 사용온도범위 | -5~50℃ |
| 제품질량 | 220±10g |
| 본체케이스 | 아연합금(ZDC) |
| 캡재질 | 아연합금(ZDC) |
| 로타재질 | 폴리아세탈(POM) |
| 사용오일 | 실리콘오일 |
사양
| 형 식 | 최대사용토르크 | 반전토르크 | 회전방향 |
|---|---|---|---|
| FYN-S1-R104 | 10N·m (100 kgf·cm) |
1.5 N·m (15 kgf·cm) |
시계방향 |
| FYN-S1-L104 | 반시계방향 |
주) 측정온도는23℃±2℃입니다.
댐퍼의 사용 방법
| ① 자기 조정식 요동 댐퍼의 동작 특성 종래 형태의 요동 댐퍼는 사용하시는 부하 토르크가 변화해도 댐퍼의 강도(댐핑 정수)는 변화하지 않기 때문에 부하 토르크가 작을 때에는 동작 속도가 느려지고, 부하 토르크가 클 때에는 동작 속도가 빨라집니다. 그러나 자기 조정식 FYN-S1 시리즈는 주어진 부하에 따라 댐퍼의 강도(댐핑 정수)를 자기 조정하는 구조로 되어 있기 때문에 부하가 변동할 경우의 동작 시간 변화가 종래형 댐퍼보다도 적지 않은 특징을 가지고 있습니다. 토르크 대응폭은 5~10N·m으로 되어 있으므로 아래의 동작시간 그래프를 참고로 댐퍼를 선정해 주십시오. |
|
 |
|
|
② 댐퍼 사용시에는 지정된 각도 치수의 축을 댐퍼 축 구멍 부분에 꽂아서 사용해 주십시오. 또 축과 댐퍼 축에는 반동이 없게끔 사용해 주십시오. 반동이 있으면 덮개의 회전 낙하 등으로 하강이 잘 안되는 경우가 있습니다. 댐퍼의 추장축 수치는 그림과 같습니다.  |
③ 댐퍼 특성은 사용 환경 온도에 의해 변화합니다. 일반적으로 온도가 올라가면 댐퍼 특성은 약해지고, 환경 온도가 내려가면 댐퍼 특성은 강해집니다. 이것 은 댐퍼 내부의 오일 점도가 온도의 영향을 받아서 점성이 변화하기 때문에 온도가 상온으로 돌아오면 댐퍼 특성도 원래대로 돌아옵니다. 회전 자유 낙하의 동작 시간은 그래프를 참고해 주십시오.  |
| ④ 댐퍼의 동작 각도는 아래와 같이 130。됩니다. 그 이상으로 회전시키면 댐퍼가 파손 될 수 있으니 반드시 외부 스토퍼를 설치해 주십시오. | |
 |
|
| ⑤ FYN-S1 시리즈는 고정식으로 매뉴얼에 의한 토르크 조정은 할 수 없습니다. 다만, 사용하고 있는 오일의 점도를 변경하고, 댐퍼 특성을 변경시킬 수 있습니다. (특주품을 취급하고 있으므로 본사 기술부와 상담해 주십시오.) | |
| ⑥ 댐퍼는 토르크 발생 방향이 기종에 따라 달라집니다. 댐퍼의 사용 방법에 따라 기종을 선택해 주십시오. | |
