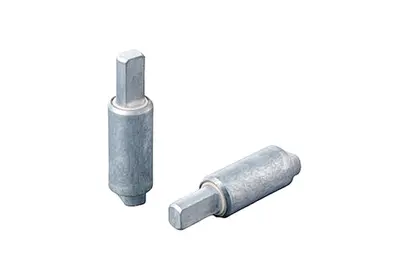

Description
| 최대사용각도 | 115° |
|---|---|
| 사용온도범위 | -5~50℃ |
| 제품질량 | 40±4g |
| 본체케이스, 회전축재질 | 아연 다이캐스트(ZDC) |
| 캡재질 | 폴리페닐렌 아황산염(PPS) |
| 사용오일 | 실리콘오일 |
사양
| 형 식 | 최대사용토르크 | 반전토르크 | 회전방향 |
|---|---|---|---|
| FYN-U1-R103 | 1 N·m (10 kgf·cm） | 0.5 N·m (5 kgf·cm） | 시계방향 |
| FYN-U1-L103 | 반시계방향 | ||
| FYN-U1-R203 | ２ N·m (20 kgf·cm） | 0.7 N·m (7 kgf·cm） | 시계방향 |
| FYN-U1-L203 | 반시계방향 | ||
| FYN-U1-R303 | ３ N·m (30 kgf·cm） | 0.9 N·m (9 kgf·cm） | 시계방향 |
| FYN-U1-L303 | 반시계방향 |
주) 측정온도는３℃±２℃ 입니다.
댐퍼의 사용 방법
| ① FYN-N1시리즈는 그림A와 같이 수직 위치에서 회전 낙하하는 덮개에서는 완전 닫히기 직전에 토르크가 강하게 발생하도록 설계되어 있습니다. 그림B와 같이 수평위치에서 회전낙하하는 덮개에서는 완전 닫히기 직전에 토르크가 강하기 때문에, 덮개를 닫을수 없는 경우가 있습니다. | |
 |
|
|
② 그림과 같은 덮개에서 댐퍼를 사용하고 싶을 경우, 아래의 식으로 댐퍼 토르크를 계산합니다.  |
③ 회전축과 결합되는 부품은 가능한 한 유격이 발생하지 않도록 조립해주십시오. 유격이 발생하면 회전 낙하시에 덮개의 낙하 감속이 원활하지 못하다.회전축의 케이스의 고장용 상대 치수는 아래와 같습니다.  |
| ④ 댐퍼의 특성은 사용 환경 온도에 의하여 변화합니다. 일반적으로 온도가 상승하면 댐퍼의 특성은 약해지고 온도가 하강 한다면 댐퍼의 특성은 강해집니다. 이러한 현상은 댐퍼 내부의 실리콘오일이 온도의 영향을 받아 점성이 변하며 온도가 정상적으로 돌아오면 댐퍼의 특성도 원래대로 돌아옵니다. 회전자유낙하 동작시간의 변화는 위 그림과 같이 되기 때문에 참고해 주십시오. | |
 |
|
| ⑤ 댐퍼의 동작 각도는 하기 그림과 같이 115°가 됩니다. 규정 각도외에 댐퍼의 회전 작동은 댐퍼 파손의 원인이 됩니다. 그러기 때문에 반드시 외부 스토퍼를 설치해 주십시오. 동작 각도는 본체 후면부의 취부용 이면 폭을 기준으로 취부합니다. 댐퍼 회전 종료 위치는 이면폭을 기준으로 90°의 위치가 됩니다 | |
 |
|
| ⑥ FYN-U1 시리즈는 고정식이기 때문에 토르크 조정은 가능하지 않습니다. 단, 사용하고 있는 오일의 점도를 변경하고 토오크 값을 1∼3N의 범위에서 특별주문 대응 가능합니다. | |
| ⑦ 댐퍼는 토르크 발생 방향이 모델에 의하여 다릅니다．사용 방법에 따라 모델을 선택해 주십시오． | |
