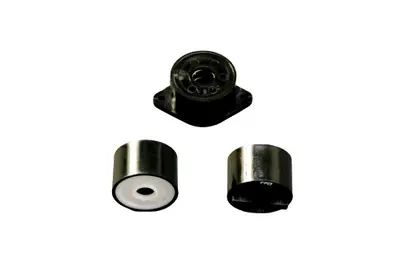

Description
| 최대사용회전속도 | 30rpm |
|---|---|
| 최대사용사이클 | 13cycle/min |
| 사용온도범위 | -10~60℃ 90%RH |
| 사용각도 | 360° |
| 본체케이스 | 폴리카보네이트(PC) |
사양
| 치수 / 형식 및 모델 |
외경 D1[mm] |
내경 D2[mm] |
총길이 H[mm] |
Flange | 취부 Size P[mm] |
설정Torque [N·m] |
||
|---|---|---|---|---|---|---|---|---|
| 두께 B[mm] | 길이 L[mm] | |||||||
| 싱글 Single |
FFD-25FS | Φ25 | Φ6 | 13 | 3 | 42 | 34 | 0.1-0.5-1.0 |
| FFD-28FS | Φ28 | Φ8 | 13 | 3 | 44 | 36 | 0.1-0.5-1.0 | |
| FFD-30FS | Φ30 | Φ10 | 13 | 3 | 46 | 38 | 0.1-0.5-1.0-1.5 | |
| 더블 Double |
FFD-25FW | Φ25 | Φ6 | 19 | 3 | 42 | 34 | 1.0-1.5-2.0 |
| FFD-28FW | Φ28 | Φ8 | 19 | 3 | 44 | 36 | 1.0-1.5-2.0 | |
| FFD-30FW | Φ30 | Φ10 | 19 | 3 | 46 | 38 | 1.5-2.0-2.5-3.0 | |
cx주1) 자유로운 위치에서 정지하며 하중 유지도 가능합니다.
주2) 설정 Torque는 ±10% 이내로 설정되어 있습니다.
주3) 적정 Torque이외 사용모델은 상담해 주세요
사양
| 치수 / 형식 및 모델 |
외경 D1[mm] |
내경 D2[mm] |
총길이 H[mm] |
상부 | 설정Torque [N·m] |
||||
|---|---|---|---|---|---|---|---|---|---|
| 외경 d1[mm] |
내경 d2[mm] |
두께 t[mm] |
높이 h[mm] |
||||||
| 싱글 Single |
FFD-25SS | Φ25 | Φ6 | 16 | Φ21 | Φ6.2 | 4 | 4 | 0.1-0.5-1.0 |
| FFD-28SS | Φ28 | Φ8 | 16 | Φ24 | Φ8.2 | 4 | 4 | 0.1-0.5-1.0 | |
| FFD-30SS | Φ30 | Φ10 | 16 | Φ26 | Φ10.2 | 4 | 4 | 0.1-0.5-1.0-1.5 | |
| 더블 Double |
FFD-25SW | Φ25 | Φ6 | 22 | Φ21 | Φ6.2 | 4 | 4 | 1.0-1.5-2.0 |
| FFD-28SW | Φ28 | Φ8 | 22 | Φ24 | Φ8.2 | 4 | 4 | 1.0-1.5-2.0 | |
| FFD-30SW | Φ30 | Φ10 | 22 | Φ26 | Φ10.2 | 4 | 4 | 1.5-2.0-2.5-3.0 | |
| 1. Series | 2. 외경 | 3. Flange외경 | 4. one-way clutch | 5. Torque 발생방향 | 6. Torque 명칭 |
|---|---|---|---|---|---|
| FFD 마찰댐퍼 |
Φ25[mm]⇒25 Φ28[mm]⇒28 Φ30[mm]⇒30 |
Flange : F Standard : S |
Single : S Double : W |
시계방향:R(흑색) Clockwise 반시계방향:L(백색) Counter-Clockwise 0 : 캡부색 |
102=10×102 = 1,000gf·cm = 1kgf·cm = 0.1N·m |
댐퍼의 특성
Shaft 사양
1. 축외경치수
2. Shaft 재질 경과 토르크수 경과 토르크수 SUM, SUS, SUJ2, SK등 재질을 사용해 주세요
3. 기본적으로 열처리 Shaft 사용을 권장합니다.
댐퍼 능력표
