제품 사양
- Model : SMVHA-5002MNZ-H₂O
- 재질 : 외함 - Plastic / 내부 - Stainless Steel
- 입구 측 압력 : 7bar 25scfm
- 공기소모량 (Air Consumption)
650L/min 압력 7bar 기준 (7kgf/㎠, 0.7MPa)
- 토출온도
120℃ (압축공기 21.1℃기준) / 압력 7bar 기준 근접 온기 출구 측정치 단, 배관 길이에 따라 온기 출구 온도는 변화됨)
- 출구 공기량
150-200 L/min (온기) / 400-490 L/min (냉기) 압력 6bar 기준 (6kgf/㎠, 0.6MPa)
- dBA 소음 박스 미적용, dBA 소음 박스 적용

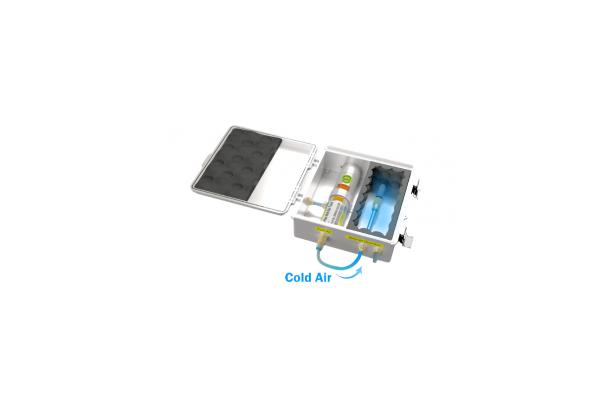

Vortex Hot Air Chamber Dimension
Hot Air 조정 조치 방법
- Air Compressor 정상 작동 여부 확인
- Air Dryer 정상 작동 여부 확인
- Hot Air Adjustable Knob 정위치 확인
- 냉기 측 소음기 (Cold Silencer) 작동 중 이물질이 발생하면 먼저 압축 공기의 공급을 차단하고 냉기 측 소음기를 탈거한 후 깨끗한 물로 세척한 다음 건조하여 재사용해야 합니다.
- 냉기 측 소음기의 주기적인 관리가 이루어지지 않으면 차압 발생과 냉기/온기의 효율이 떨어지는 원인이 됩니다.
적용 분야
수소 충전소, 자동차, 항공, 전자, 고속 가공기, 머시닝 센타, 의료분야, 식품, 사출, 도장, 정밀 측정기, 화학 분야, 각종 AIR공구, 자동화기기 등
주의 사항
사용 시 주의 사항
- 설치 용량이 부족한 상태에서 사용을 금하여 주십시오.
- 설치 시 필요한 냉기/온기 용량에 따라 적절하게 사용하여 주십시오.
- 설치 용량이 부족하거나 적정 용량을 넘을 시 압축 공기 사용량이 증가하여 압축 공기의 소모 원인이 될 수 있습니다.
- 인체에 직접적인 사용을 금하여 주십시오.
- Vortex Hot Air 조정자는 뜨거우니 안전 장갑 착용 후 온기를 조정해 주십시오.
사용 환경 주의사항
에어 클리닝 시스템이 구성된 작업장 및 현장에서의 사용을 권장합니다.
에어 공급하인에 청결하고 건조한 압축 공기의 사용을 권장하며 사용 제품의 전단에 고형물 잔류 제거를 위하여 Air Filters를 용도에 맞게 설치, 사용하여 주십시오.
냉기/온기 분사로 인해 제품의 소음 발생 시 냉기/온기의 토출구에 소음기를 부착하여 주십시오.
