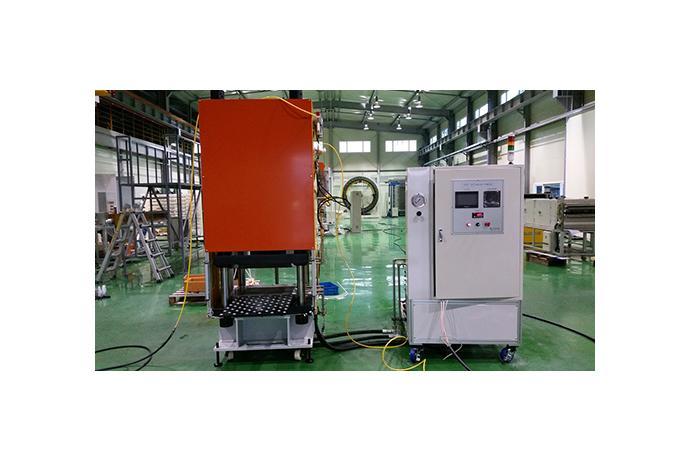

프레스의 상하 핫(hot) 플레이트에 금형부착 후, 성형물 또는 시료를 투입하여 고온의 가열공정, 고압의 가압공정을 거쳐 제품을 성형하는 장비이다.

특징 및 효과

유압 압력 Control의 비례 제어 가능

균일한 열매의 흐름으로 온도편차 최소화

금형을 사용하여 다양한 모양의 복합재료 제조 가능

고용량의 재료를 압축과 열을 동시에 가하여 시편 또는 제품을 제작

장비사양(중소형 프레스)

장비 구분 : THP-10H

장비크기 : 900x900x1600

핫플레이트 크기 : 500x500

가압압력 : 10ton

압력제어방식 : 모듈러 릴리프밸브 압력제어

스트로크 : 300mm

유압탱크 용량 : 40Liter

제어온도 : RT~max.350℃

온도편차 : ± 5℃

온도제어 컨트롤러 : 디지털 P.I.D 콘트롤러

온도제어장치 : 전력제어방식(TPR)

전기용량 : 380V, 3상, 24KW

옵션사양 : 다채널 온도제어 콘트롤러(3채널 이상), 금형투입슈트, 공랭식 냉각장치

장비사양(중소형 프레스)

장비구분 : THP-20H

핫플레이트 크기 : 500x500

가압압력 : 20ton

압력제어방식 : 모듈러 릴리프밸브 압력제어

스트로크 : 300mm

유압탱크 용량 : 40Liter

제어온도 : RT~max.350℃

온도편차 : ± 5℃

온도제어 컨트롤러 : 디지털 P.I.D 콘트롤러

온도제어장치 : 전력제어방식(TPR)

전기용량 : 380V, 3상, 24KW

옵션사양 : 압력 비례제어방식, 다채널 온도제어 콘트롤러(3채널 이상), 금형투입슈트, 공랭식 냉각장치

장비크기 : 900x900x1600

장비사양(중소형 프레스)

장비구분 : THP-50H

장비크기 : 1400x1400x2100

핫플레이트 크기 : 500x500

가압압력 : 50ton

압력제어방식 : 모듈러 릴리프밸브 압력제어

스트로크 : 300mm

유압탱크 용량 : 120Liter

제어온도 : RT~max.350℃

온도편차 : ± 5℃

온도제어 컨트롤러 : 디지털 P.I.D 콘트롤러

온도제어장치 : 전력제어방식(TPR)

전기용량 : 380V, 3상, 35KW

옵션사양 : 압력 비례제어방식, 다채널 온도제어 콘트롤러(3채널 이상), 금형투입슈트, 공랭식 냉각장치

THP-200H(대형프레스)

일반사양 (ABILITY POWER) : 200TON

사용압력 (USE PRESSURE) : 175kg/cm2

실린더직경 (CYLINDER DIA) : 260 X 2mm

행정거리 (STROKE) : 800mm

오픈하이트(OPENHEIGHT) : 1250mm

모터&펌프용량(MOTERCAPACITY), HYBRIDMOTOR&PUMP : 80liter/min

무빙 테이블 속도 (MOBING SPEED) : 5~250mm/sec

고속하강속도 (DESCENDING SPEED) : 133mm/sec

가압속도 (PRESSING SPEED) : 5~11.5mm/se

상승속도 ( ASCENDING SPEED) : 194mm/sec

탱크용량 ( OIL TANK CAPACITY) : 400liter

볼스타크기 (SIZE OF BOLSTER) : 2200 X 1400

기계크기 (MAX SIZE / LR*FB*H) : 2700 X 2730 X 4350

기계중량 (MACHINE WEIGHT) : 20000kg

금형온도제어 범위 : 300℃ ± 10℃

온도제어방식 : 다채널 프로그래머블 온도콘트롤러(3채널이상)
