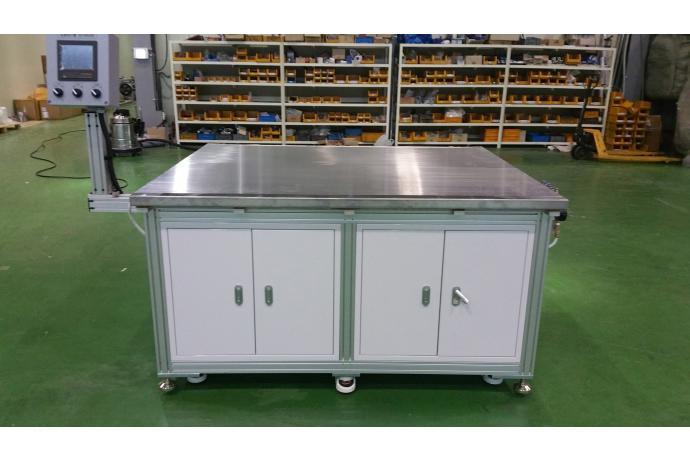

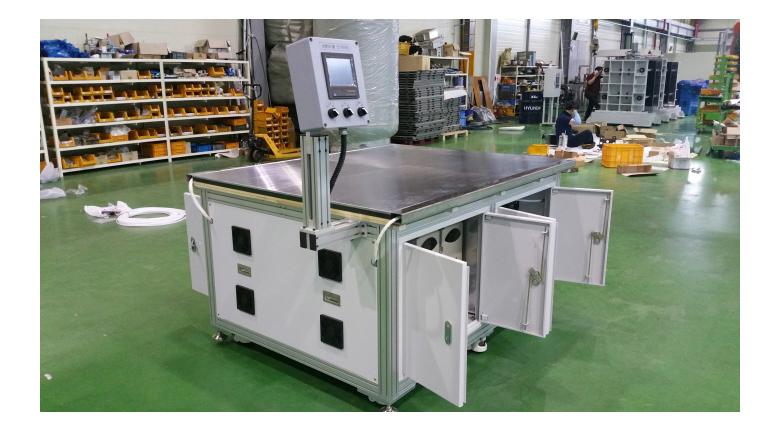

성성형테이블은 Vacuum bagging, Infusion 작업 등의 편의성을 제공하는 장비로 상부에 러버 히터 또는 IR 히터가 장착되어 성형물에 직접적인 가열은 물론 성형온도 제어 및 성형 싸이클 제어가 가능하며 진공압축 공정을 위한 진공펌프 및 성형물의 온도 측정을 위한 써모커플이 장착되어 있으며 성형공정데이터를 저장할 수 있도록 제작 되었다. 형테이블의 상부 핫플레이트에 성형물 또는 시료를 투입후 고온의 가열공정, 진공압축 공정을 거쳐 제품을 성형하는 장비.

특징 및 효과

40패턴, 600세그먼트 프로그램 운전 가능

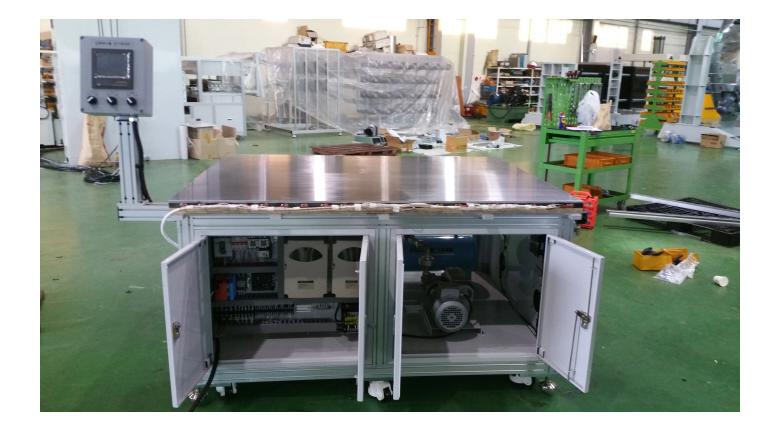

진공펌프가 장착되어 진공압축 공정이 가능

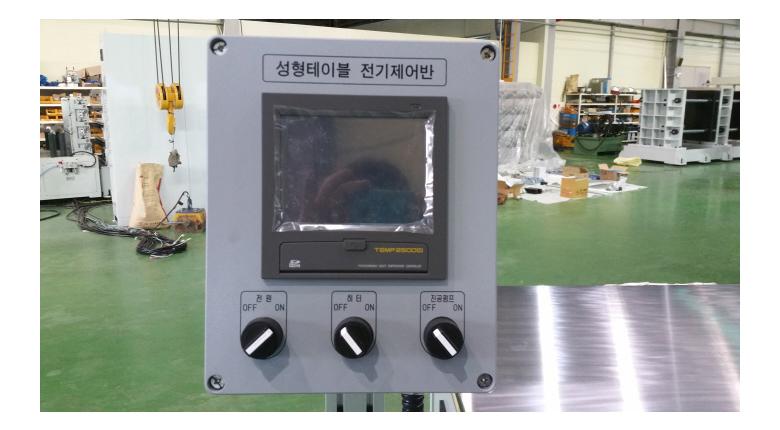

최소 3채널이상의 프로그래머블 온도제어 콘트롤러 사용

열경화성수지, 열가소성수지가 함침된 프리프레그 성형 가능

RTM 및 진공백(Vacuum bag molding) 등의 복합재료 성형작업

장비사양

장비 구분 : TCT-08

테이블 크기 : 1600x800

핫플레이트 수량 : 1600x400x2set

장비높이 : 900

제어온도 : RT~max.200℃

온도편차 : ± 5℃

온도제어 콘트롤러 : 다채널 프로그램 온도제어 콘트롤러(3채널 이상)

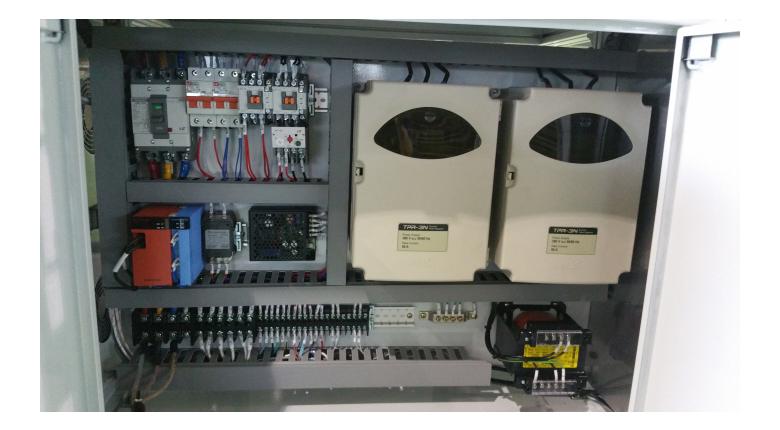

온도제어장치 : 전력제어방식(TPR)

진공펌프 : 300L/min, 0.75Kw

진공탱크 : 20Liter

진공포트 : 6개소

히터용량 : 380V, 3상, 32KW

장비사양

장비 구분 : TCT-10

테이블 크기 : 1600x1000

핫 플레이트 수량 : 1600x500x2set

장비 높이 : 900

제어 온도 : RT~max.200℃

온도 편차 : ± 5℃

온도제어 컨트롤러 : 다채널 프로그램 온도제어 콘트롤러(3채널 이상)

온도제어장치 : 전력제어방식(TPR)

진공펌프 : 300L/min, 0.75Kw

진공탱크 : 20Liter

진공포트 : 6개소

히터용량 : 380V, 3상, 38KW

장비사양

장비구분 : TCT-12

테이블크기 : 1600x1200

핫 플레이트 수량 : 1600x600x2set

장비 높이 : 900

제어온도 : RT~max.200℃

온도편차 : ± 5℃

온도제어 컨트롤러 : 다채널 프로그램 온도제어 콘트롤러(3채널 이상)

온도제어장치 : 전력제어방식(TPR)

진공펌프 : 300L/min, 0.75Kw

진공포트 : 6개소

히터용량 : 380V, 3상, 42KW
