고품질이 요구되는 복합재료를 제조할 때 주로 사용하는 성형장비로써, 내부의 압력을 균일하게 조절할 수 있어 복잡한 형태의 성형품을 효율적으로 제조할 수 있는 장비.

특징 및 효과

압력용기를 ASME 규정에 맞춰 설계·제작하므로 안전성과 기밀성을 확보

내부의 온도를 균일하게 유지하기 위한 마그네드라이브와 풍도 사용

제품 진공라인 구성

급속 냉각을 위한 냉각 코일 설치

압력조절을 위한 자동 밸브 라인과 다중의 안전장치

용도

우주·항공용 복합재료

풍력발전기 날개

미사일 노즐

난연성 철도차량

산업용 복합재료 Roller 및 각종 구조물

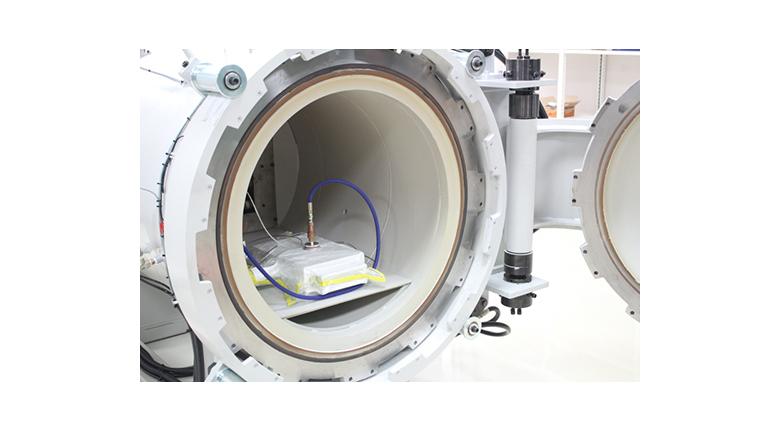

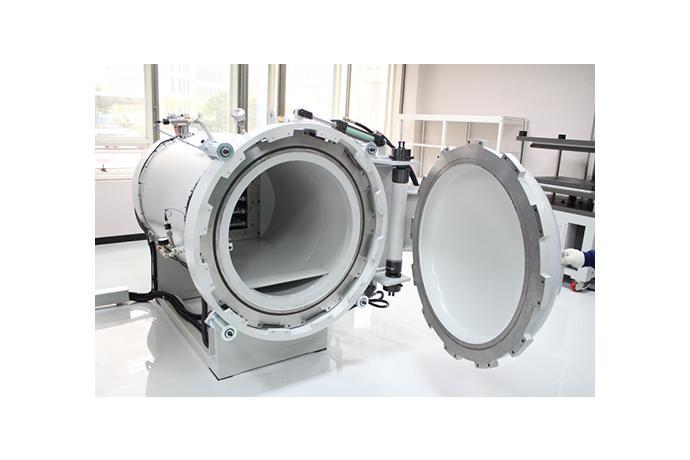

Pressure Vessel(Chamber) 사양

Material : Body & Closure (SA516 70, A 266)

Working zone : 800mmD Χ 2000mmL

Closure : Hydraulic Quick Closure

Normal Operating Pressure : 5Kg/cm2

Relase Pressure(Safety valve) : 7Kg/cm2

Normal Operating Temp.: 150℃

내부 단열처리(두께 : 100T)

Fan Unit 사양

Motor Housing Cooling System

Inverter included

Cooling Line

Heater unit 사양

Type : Kanthal 주름관 Heater

외장재질 : STS304

Heater control : SCR unit

Piping, Tubing, Valves 사양

Control 및 process air 배관 일체

Vacuum Line

Cooling Water Line(cooling tower 및 pump제외)

Thermocouple unit 사양

"K" Type, 10set

Pressure Transducer 사양

Pressure Range : 0~500Psig

Accuracy : +/- 0.5% of F.S

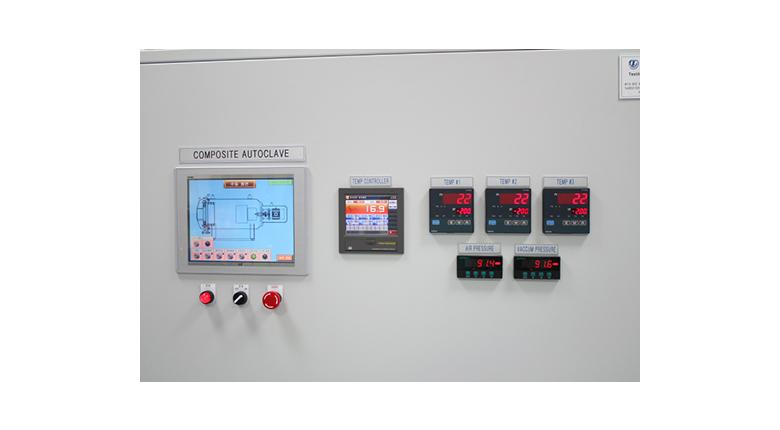

Control system

PLC Based control

CPU Module/power module

PLC Logic program 작성

Autoclave Temp. controller

3_zone control

one Programable controller and 2 slave controllers

RS Communication & Analog output

Vaccum Controller

Power : 110/220VAC, 1-Phase, 60Hz

PID Control

Pressure Controller

Power : 110/220VAC, 1-Phase, 60Hz

PID Control
