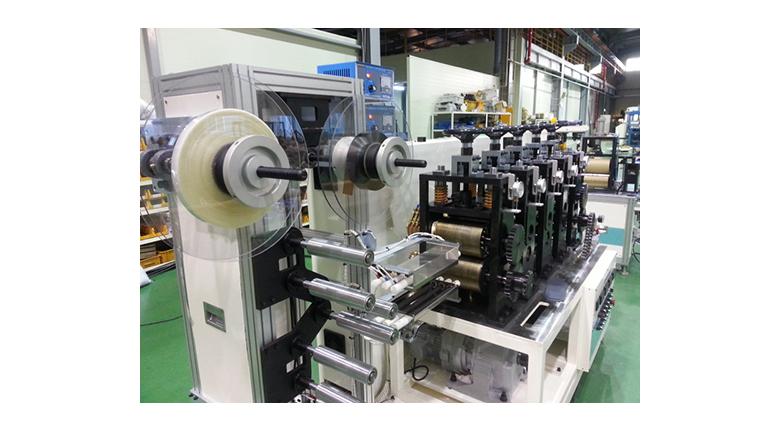

탄소섬유 및 아리미드 등의 섬유에 PP, Nylon등의 열가소성 필름을 적용하여 5set의 히팅롤러를 거침으로 열가소성 수지의 함침을 극대화하도록 한 설비로, 고강도의 섬유보강 경량화 복합소재 프리프레그 제조가 가능하며, 다양한 산업용도 제품개발에 응용이 가능한 핫멜트 UD 프리프레그 장비임.

장비의 특성

PP, Nylon 등 고내열성 열가소성수지 필름이 적용가능

다단의 롤러를 거침으로 열가소성 수지의 함침을 극대화

장비사양

Prepreg Width : max. 400 ~ 1000㎜

Thermoplastic Resin Impregnation : Hotmelt type Film Lamination

FAW Control : 75~400 ± 5g/㎡

R/C Control : 30~50 ± 2%

Heating Temp : max. 400℃

Cooling Temp : 30~50℃

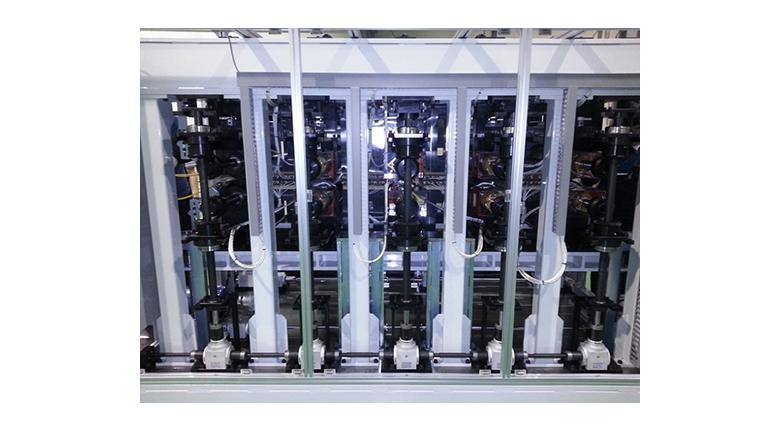

Compressing & Calendering roller : 5set Heating roller

Resin Film Thickness : 25~100㎛

Dimension : 13000mm(W) x 2400mm(D) x 1900mm(H)

전기제어방식 : PLC Software + Touch Screen

전기용량 : 3상, 4선식, 60Hz, 120KW

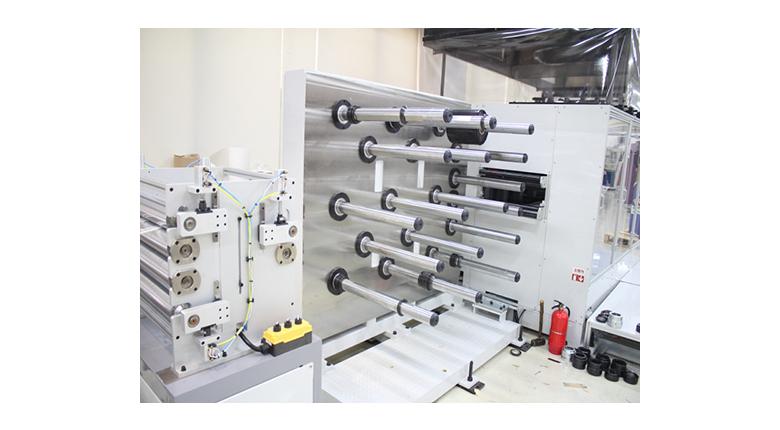

Option : Roving Creel, Film Creel, Slitting/Winding, Drum Winding
