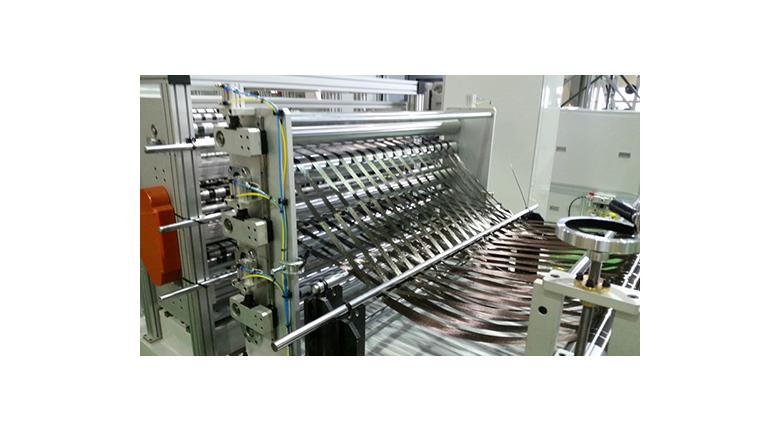

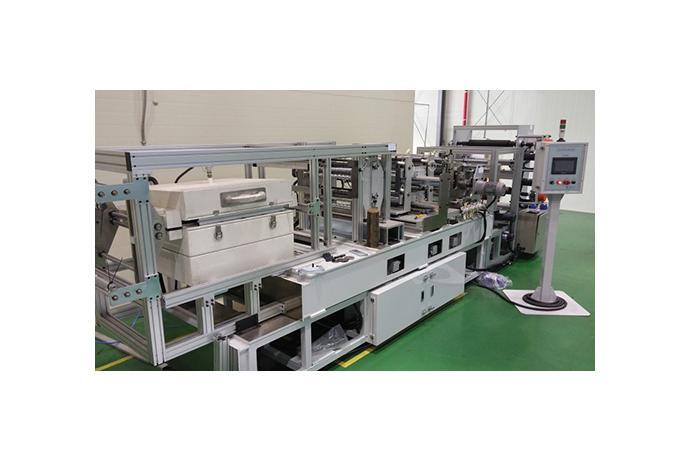

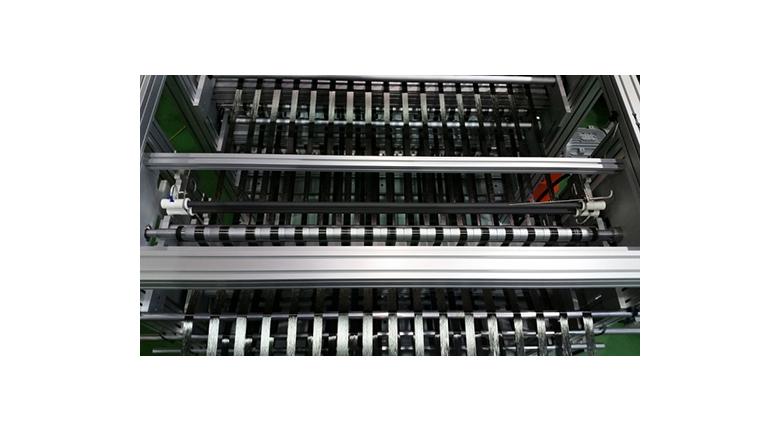

싱글 토우 스프레딩 장비와 동일한 원리를 활용하여 복수개의 토우를 동시에 확포하고 이를 개별 또는 시트상의 롤 형태로 와인딩 하기 위한 장비로써, 섬유에 포함된 가호제를 탈호(desizig) 한 뒤, 탈호된 개별 섬유를 스프레딩 유닛을 통과시켜 여러 개의 로빙을 동시에 일정폭의 테이프 형태 또는 확포된 UD시트 상태로 와인딩 하는 장비

특징 및 효과

스몰 ~ 라지 토우 탄소섬유의 스프레딩

높은 배율, 균일성을 가진 섬유의 제조가능

고품질 탄소섬유 프리프레그 제조용 중간재 제조

필라멘트의 간격이 커져 점성이 높은 수지를 함침시킬 수 있음

장비사양

장비 구분 : TFS400

Machine size(mm) : 1200(W)x5000(L)x1500(H)/Creel 별도

Roving : Carbon fiber(Regular & Large tow ), Glass & Aramid fiber 외

Creel : 20 Creel/depend on width

Unsizing device : Frunace or IR ,Temp control max.1200°C

Spreading width(12k) : single - max. 20~25mm depend on width, multi - max. 400mm

Spreading parameter : spreading temp, traversing velocity, curvature of roller, tension etc

no. of spreading unit : standard type 2 unit/depend on width

Pre-heating device : IR heater/width 450mm

Winding velocity : max. 5M/min

Winding type : tape roll - 20mm x 20ea, UD Roll - 400mm

장비사양

장비구분 : TFS1000

Machine size(mm) : 1700(W)x6200(L)x1900(H)/Multi Creel

Roving : Carbon fiber(Regular & Large tow), Glass & Aramid fiber etc

Creel : 50_Creel/depend on width

Unsizing device : Frunace or IR ,Temp control max.1200°C

Spreading width(12k) : single - max. 20~25mm depend on width, multi - max. 1000mm

Spreading parameter : spreading temp. traversing velocity, curvature of roller, tension etc

no. of spreading unit : standard type 3 unit/depend on width

Pre-heating device : IR heater/width 1000mm

Winding velocity : max. 5M/min

Winding type : tape roll - 20mm x 50ea, UD Roll - 1000mm
