서암기계공업(주)
제조사
서암기계공업(주)[바로가기]
제품 타입
기계
브랜드
-
SKU
126714
제품명

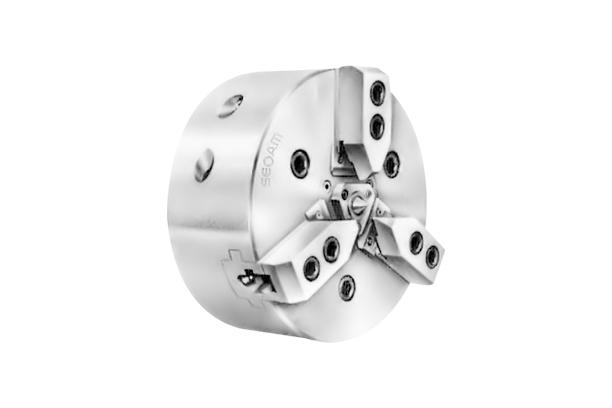

3-죠 콤팬센팅 척 (SM-COS)
모델명
SM-COS 06, SM-COS 08, SM-COS 10, SM-COS 12
사이즈
-
중량
-
제품 상세 정보
특징
• SHAFT 가공 전용 CHUCK.
• 단면의 거리 규제가 있을 경우 SPRING CENTER 사용하며, CENTER에 대해 고정도를 요구 시 DEAD CENTER 사용 할 수 있음.
도면 이미지
제원 및 사양
사양표
사양 형식 | 죠 스트로크(직경) | 플런져 스트로크 | 파악경(최대) | 파악경(최소) | 허용 실린더력 |
| SM-COS 06 | 7 | 15 | 33 | 15 | 11.8 |
| SM-COS 08 | 2 | 8 | 38 | 18 | 17.7 |
| SM-COS 10 | 10 | 25 | 52 | 22 | 23.5 |
| SM-COS 12 | 10 | 25 | 73 | 25 | 29.4 |
사양 형식 | 최대 정적파악력 | 최고 사용회전수 | 중량 | 적용실린더 | GD2 | |
| SM-COS 06 | 23.5 | 2800 | 16 | YAS-80 | 0.57(0.058) | |
| SM-COS 08 | 41.2 | 2800 | 25 | YAS-100 | 1.27(0.13) | |
| SM-COS 10 | 58.8 | 2400 | 37.5 | YAS-125 | 2.94(0.3) | |
| SM-COS 12 | 73.5 | 2000 | 59.7 | YAS-125 | 6.86(0.7) |
치수표
항목 형식 | A | C | D | E | F | G | H | J | K | L | N | O |
| SM-COS 06 | 175 | 130 | 70 | 60 | 10.4 | 10 | 9 | 5 | 90 | 22 | 38 | 27.5 |
| SM-COS 08 | 210 | 130 | 82 | 70 | 10.4 | 10 | 9 | 5 | 100 | 22 | 38 | 30 |
| SM-COS 10 | 254 | 150 | 92 | 80 | 12.7 | 12 | 11 | 5 | 110 | 22 | 38 | 33 |
| SM-COS 12 | 304 | 170 | 98 | 85 | 12.7 | 12 | 11 | 5 | 125 | 22 | 46 | 36 |
항목 형식 | P | R | S | T MAX | T MIN | U Max | W | X | B1 | M MAX | M MIN | ||
| SM-COS 06 | 5 | M16 | 3-M16 | 38.8 | 35.3 | 16.5 | 31 | - | 160 | 90 | 47 | 32 | |
| SM-COS 08 | 5 | M16 | 3-M16 | 43.8 | 39.8 | 21 | 35 | - | 160 | 105 | 50.5 | 30.5 | |
| SM-COS 10 | 5 | M20 | 3-M16 | 48.8 | 43.8 | 27.5 | 40 | - | 180 | 120 | 57 | 32 | |
| SM-COS 12 | 5 | M24 | 6-M16 | 50.8 | 45.8 | 39.5 | 45 | 15degee | 216 | 140 | 61 | 36 |
