지금 보고 계신 제품의 제조사에요
서암기계공업(주)
제조사
서암기계공업(주)[바로가기]
제품 타입
기계
브랜드
-
SKU
126705
제품명

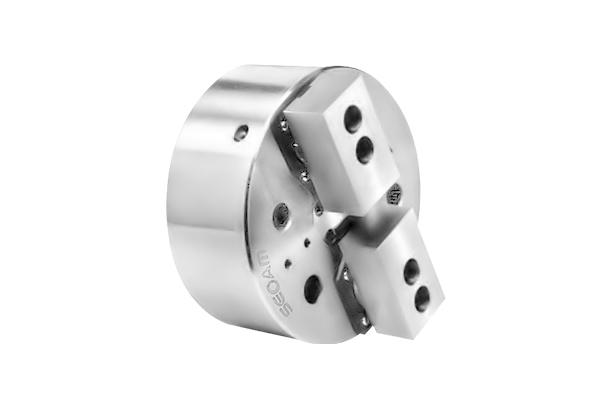

2-죠 외경용 드로우다운 척 (SM-ODT)
모델명
SM-ODT 06, SM-ODT 08SM-ODT 10
사이즈
-
중량
-
제품 상세 정보
특징
• 원형이 아닌 이형 공작물을 끌어당겨 CLAMP 하므로 평행도가 중요할 때 사용
도면 이미지
제원 및 사양
사양표
사양 형식 | 죠 스트로크(직경) | 플런져 스트로크 | 파악경(최대) | 파악경(최소) | 허용 실린더력 |
| SM-ODT 06 | 7 | 11 | 85 | 35 | 9.8(1000) |
| SM-ODT 08 | 7 | 11 | 200 | 40 | 16.4(1700) |
| SM-ODT 10 | 10.2 | 16 | 250 | 50 | 24.5(2500) |
사양 형식 | 최대 정적파악력 | 최고 사용회전수 | 중량 | Gd moment of inertia | 적용실린더 | |
| SM-ODT 06 | 15.7(1600) | 2500 | 14 | 1.4(0.14) | YAS-80 | |
| SM-ODT 08 | 27.5(2800) | 2200 | 26 | 2.6(2.55) | YAS-100 | |
| SM-ODT 10 | 39.2(4000) | 1800 | 42 | 4.2(4.12) | YAS-125 |
치수표
항목 형식 | A | C | D | H | J | K | L | N Max | N Min | O Max |
| SM-ODT 06 | 165 | 104.8 | 32 | 5 | 16 | 85 | M16 | 18 | 18 | 34 |
| SM-ODT 08 | 210 | 133.4 | 38 | 5 | 18 | 95 | M20 | 18 | 8 | 39 |
| SM-ODT 10 | 254 | 171.4 | 50 | 5 | 22 | 110 | M24 | 23 | 9 | 48 |
항목 형식 | O Min | P | R | S | Bro | F MAX | F MIN | M MAX | M MIN | |
| SM-ODT 06 | 23 | 36 | 35 | 4-M10 | 140 | 58 | 54.5 | 49 | 39 | |
| SM-ODT 08 | 28 | 38 | 40 | 4-M12 | 190 | 71 | 67.5 | 59 | 49 | |
| SM-ODT 10 | 32 | 46 | 50 | 4-M16 | 230 | 85 | 79.9 | 69 | 55 |
