지금 보고 계신 제품의 제조사에요
서암기계공업(주)
제조사
서암기계공업(주)[바로가기]
제품 타입
기계
브랜드
-
SKU
126737
제품명

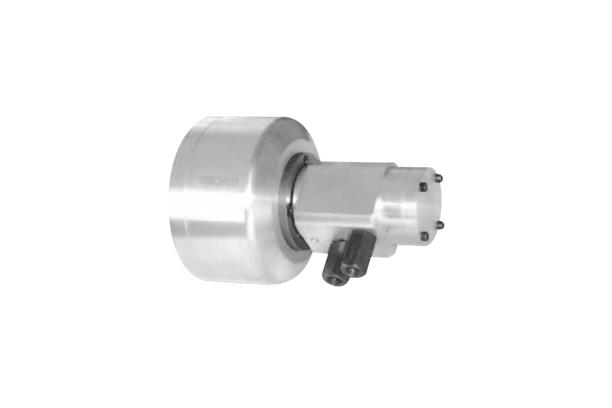

에어 실린더 (SM-YAR)
모델명
SM-YAR 100, SM-YAR 150, SM-YAR 175, SM-YAR 200, SM-YAR 250, SM-YAR 300
사이즈
-
중량
-
제품 상세 정보
특징
• AIR CYLINDER의 표준(STANDARD) 사양.
도면 이미지
제원 및 사양
사양표
사양 형식 | 관통경(직경) | 허용 실린더력 | 최고 사용회전수 | 중량 | 피스톤스트로크 |
| SM-YAR 100 | 100 | 8 | 3000 | 6 | 15 |
| SM-YAR 150 | 150 | 8 | 2000 | 10 | 15 |
| SM-YAR 175 | 175 | 8 | 2000 | 11.5 | 15 |
| SM-YAR 200 | 200 | 8 | 2000 | 15.5 | 20 |
| SM-YAR 250 | 250 | 8 | 2000 | 28 | 25 |
| SM-YAR 300 | 300 | 8 | 1700 | 41.5 | 35 |
사양 형식 | 피스톤 단면적(압축) | 피스톤 단면적(인축) | GD2 | Air Leakage | |
| SM-YAR 100 | 77 | 73 | 0.10(0.01 | 0.4 | |
| SM-YAR 150 | 175 | 170 | 0.39(0.04) | 0.4 | |
| SM-YAR 175 | 238.7 | 231.7 | 0.59(0.06) | 0.4 | |
| SM-YAR 200 | 311 | 301.7 | 0.88(0.09) | 0.4 | |
| SM-YAR 250 | 485.9 | 473.4 | 2.16(0.22) | 0.55 | |
| SM-YAR 300 | 701.9 | 689.3 | 5.19(0.53) | 0.55 |
Dimension
항목 형식 | A | B | D | E | F | H | J | K | L |
| SM-YAR 100 | 100 | 130 | 80 | 65 | 22.4 | 7 | 80 | 130 | M10,DP17 |
| SM-YAR 150 | 15 | 186 | 130 | 110 | 25 | 9 | 88 | 130 | M10,DP17 |
| SM-YAR 175 | 175 | 210 | 130 | 110 | 30 | 9 | 88 | 130 | M10,DP17 |
| SM-YAR 200 | 200 | 234 | 130 | 110 | 35 | 9 | 98 | 130 | M10,DP19 |
| SM-YAR 250 | 250 | 290 | 130 | 110 | 40 | 9 | 118 | 152 | M12,DP23 |
| SM-YAR 300 | 300 | 340 | 200 | 165 | 40 | 9 | 138 | 147 | M16,DP27 |
항목 형식 | N | P | Q | T | Cro | G MAX | G MIN | M1 | |
| SM-YAR 100 | 1/4 | 79 | 25 | 29 | 105 | 32 | 17 | M12,DP20 | |
| SM-YAR 150 | 1/4 | 79 | 25 | 31 | 160 | 34 | 19 | M16,DP35 | |
| SM-YAR 175 | 1/4 | 79 | 25 | 31 | 160 | 34 | 19 | M16,DP35 | |
| SM-YAR 200 | 1/4 | 79 | 25 | 31 | 160 | 54 | 34 | M20,DP50 | |
| SM-YAR 250 | 1/4 | 89 | 25 | 37.5 | 160 | 59 | 34 | M23,DP50 | |
| SM-YAR 300 | 3/8 | 79 | 30 | 37.5 | 235 | 69 | 34 | M27,DP50 |
