"벽산 에너프리"는 국내 최초의 외벽 단열마감공법을 도입하여, 단열과 동시에 마감을 하는 건축 문화의 새로운 장을 연 고효율 외장 시스템입니다.
소개
벽산 에너프리 외벽단열마감공법은 경제성, 기능성, 시공성, 미관성에서 탁월한 공법입니다.
인증현황
용도
외기에 직, 간접 면하는 모든 건물의 거실 외벽
학교, 상가, 리조트, 호텔, 아파트, 아울렛 외
특성
벽산 에너프리 불연마감재
Neovit 네오비트 (실리콘계)
- 낮은 물흡수성
- 우수한 세척성
- 양호한 수증기 투과성
- 박테리아와 대기오염에 대한 저항성
※ 네오비트 마감재 (특허품) 종류 : 네오표준, 네오고운, 네오조형마감재 기존 마감재의 오염문제를 혁신적으로 개선한 실리콘계 내오염성마감재
유로스타코
- 클래식한 분위기가 연출되는 고품격의 마감재
- 다양한 시공 방법에 의한 다양한 문양 연출 (스프레이타입, 롤러타입, 혼합타입)
- 간편한 시공 및 뛰어난 작업성
※ 마감의 표현 한계를 초월한 고품격 패션마감재
이노스타코
- 자연친화적이며, 긁힘이 없는 부드러운 질감
- 순수인테리어용 고급 마감재로 각광
- 크랙문제 해결과 2Tone 질감표현으로 시공작업이 탁월
※ 지중해풍의 자연친화적 마감재
표준마감재 (아크릴계)
- 우수한 신축성에 의한 균열방지
- 다양한 색상
- 영구적 색상유지
- 시공방법 : 마감용 흙손 시공
※ 외단열마감재의 일반적 마감재로 가장 보편적으로 사용
고운마감재 (아크릴계)
- 일정한 크기의 입자로 안정된 질감표현 (1.2mm입자)
- 우수한 신축성에 의한 균열방지
- 영구적 색상유지 (자외선 차단막 형성)
- 시공방법 : 마감용 흙손 or 스프레이
※ 균일한 입자의 크기로서 안정된 질감의 마감재
조형마감재 (아크릴계)
- 작고, 고운 입자로 부드러운 질감 표현 (0.6mm입자)
- EPS 몰딩 굴곡면 등의 시공부위에 사용하기 적합
- 우수한 신축성에 의한 균열방지
- 시공방법 : 마감용 흙손 or 스프레이
※ 작고, 고운 입자의 부드러운 표면을 연출하는 마감재
스톤마감재 (아크릴계)
- 중후하고 우아한 석재질감을 표현하는 고품격 마감재
- 일반 석재가 갖는 건물 하중 부담의 단점을 극복한 경량마감재
- 탁월한 내구성 및 고급스러운 질감 부여
- 시공방법 : 마감용 흙손 or 스프레이
네오스톤 - 라이트
| 제품명 | 시공방법 | 특장점 |
|---|---|---|
| 네오스톤 라이트 (NSL) |
미장형(NSL-T) 스프레이형(NSL-S) |
밝은 자연석의 사용으로 실제 석재의 느낌에 한층 근접시킨 제품 |
| Color & Texture | ||||||||||||||
| 미장형 (NSL-T) |
|
|||||||||||||
| 스프레이형 (NSL-S) |
|
|||||||||||||
제니스
| 제품명 | 시공방법 | 특장점 |
|---|---|---|
| 제니스 (GST) |
미장형(GST) | 입자가 살아있는 고급질감의 스톤마감재 |
| Color & Texture | ||||||||||
| 미장형 |
|
|||||||||
네오스톤 - 럭스
| 제품명 | 시공방법 | 특장점 |
|---|---|---|
| 네오스톤 럭스 (NSX) |
스프레이형(NSX-S) (칩은 시공시 별도혼합) |
다양한 칼라의 칼라칩 첨가로 스톤의 느낌을 한층 강화시켜 실제 석재에 흡사한 느낌을 표현한 제품 |
| Color & Texture | ||||||||||
| 스프레이형 (NSX-S) |
|
|||||||||
| 스프레이형 (CHIP) |
|
|||||||||
네오스톤 - 럭스 프라임
| 제품명 | 시공방법 | 특장점 |
|---|---|---|
| 네오스톤 럭스 프라임 (NSX-P) |
스프레이형(NSX-P) (칩은 시공시 별도혼합 |
다양한 칼라의 칼라칩 첨가로 스톤의 느낌을 한층 강화시켜 실제 석재에 흡사한 느낌을 표현한 제품 |
| Color & Texture | |||||||||||
| 기본형 |
|
||||||||||
| 스프레이형 (NSX-P) |
|
||||||||||
네오스톤 - 마일드
| 제품명 | 시공방법 | 특장점 |
|---|---|---|
| 네오스톤 마일드 (MILD) |
스프레이형 | 수성타입으로 우아한 무늬를 형성하는 환경 친화형 내외장마감재 |
| Color & Texture | ||||||||||
| 스프레이형 (NSX-S) |
|
|||||||||
신제품 접착제
아이소핑크 접착제
(Isopink Adhesive)
-
탁월한 신축력으로 외관크랙 방지
-
항균성 및 뛰어난 오염방지 효과
-
고분자 수지함유로 뛰어난 방수성

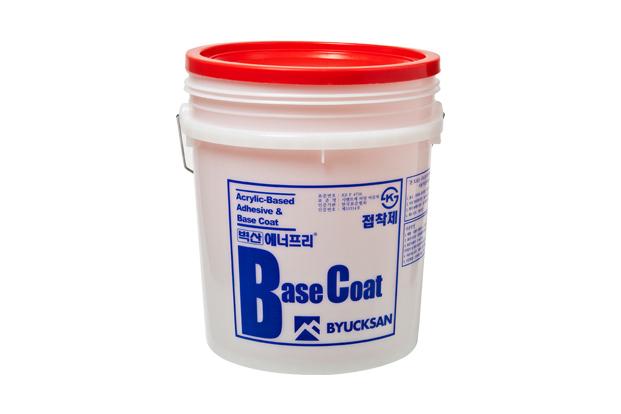

EDT 접착제
(Enerfree Dual Track Base Coat)
-
Non Cementitious Base Coat
-
포틀랜드 시멘트를 전혀 사용하지 않는 수성아크릴 주성분인 접착제
-
뛰어난 유연성 및 표면크랙 저항성
-
기존 접착제 대비 백화문제 방지
재도장류
- 일반페인트와는 달리 특수 침투작용으로 표면박리 발생하지 않음 (우수한 부착성)
- 기존 표면질감 유지
- 다양한 색상구현 및 간편한 시공
※ 벽산만의 특수기술로 제조한 재도장재로 오염된 외벽단열부위 및 색상변경에 사용
네오재도장재
- 우수한 세척성
- 수성 및 유성 얼룩 차단
- 비독성으로 내오염 강화
- 우수한 작업성과 속건성
※ 기존 도장재의 물성에 제한없이 광범위하게 적용되는 불소계 재도장재 (특허)
몰딩탑
- EPS 몰딩의 표면강도 강화 및 내구성 증대
- 복잡한 EPS몰딩의 보강메쉬 대용
- 우수한 작업성 (공기단축, 경비절감)
- EPS 몰딩의 변형율 감소
네오투명상도재
- 일반마감재 위 사용하는 불소계 상도재
- 비독성으로 내오염 강화
- 시공방법 : 롤러 or 스프레이
※ 불소계 케미칼로 건축물의 외관을 장기간 깨끗하게 유지 (특허)
바탕 프라이머
- 시공전 하지면 처리
- 단열재 부착력 증대
※ 내 외부용 프라이머로 외단열용 EPS Board 부착시 바탕면에 도포하는 표면처리제
네오플렉스
- 탁월한 신축력으로 외관크랙 방지
- 항균성 및 뛰어난 오염방지 효과
- 고분자 수지함유로 뛰어난 방수성
※ 건물외관크랙을 방지해주며, 오염방지는 물론 건물보호에 최적인 탄성마감재
에너프리
불연마감재
| 시험항목 | 단위 | 시험결과 | 비고 |
|---|---|---|---|
| 저온안전성 | - | 이상없음 | KS F 4715 |
| 초기건조에 따른 내잔갈림성 | - | 이상없음 | |
| 부착강도(표준상태) | N/㎟ | 1.1 | |
| 부착강도(침수 후) | N/㎟ | 0.5 | |
| 온랭반복작용에 대한 저항성(겉모양) | - | 이상없음 | |
| 온랭반복작용에 대한 저항성(부착강도) | N/㎟ | 0.5 | |
| 물흡수계수 | kg/(㎡h0.5) | 0.03 | |
| 내세척성 | - | 이상없음 | |
| 내충격성 | - | 이상없음 | |
| 내알카리성 | - | 이상없음 | |
| 내후성(겉모양) | - | 이상없음 | |
| 내후성(변색) | 호 | 4 | |
| 습기투과성 | m | 0.8 |
접착제
| 시험항목 | 단위 | 시험방법 | 시험결과 |
|---|---|---|---|
| 연도변화 | % | KS F 4716 | 5 |
| 부착강도 - 표준양생 | N/㎟ | 1.8 | |
| 부착강도 - 저온양생 | N/㎟ | 1.4 | |
| 내잔갈림성 | - | 이상없음 | |
| 내충격성 | - | 이상없음 | |
| 물흡수계수 | kg/(㎡h1/2) | 0.07 | |
| 온냉반복작용에 대한 저항성 - 외관 | - | 이상없음 | |
| 온냉반복작용에 대한 저항성 - 부착강도 | N/㎟ | 1.5 | |
| 습기투과성(sd) | m | 0.9 |
표준마감재
| 시험항목 | 단위 | 시험방법 | 시험결과 |
|---|---|---|---|
| 저온안정성 | - | KS F 4715 | 이상없음 |
| 초기건조에 따른 내잔갈림성 | - | 이상없음 | |
| 부착강도 - 표준양생 | N/㎟ | 1.3 | |
| 부착강도 - 침수 후 | N/㎟ | 0.8 | |
| 온냉반복작용에 대한 저항성 - 외관 | - | 이상없음 | |
| 온냉반복작용에 대한 저항성 - 부착강도 | N/㎟ | 0.8 | |
| 물흡수계수 | kg/(㎡h1/2) | 0.07 | |
| 내세척성 | - | 이상없음 | |
| 내충격성 | - | 이상없음 | |
| 내알카리성 | - | 이상없음 | |
| 습기투과성(sd) | m | 1.2 | |
| 내후성 - 외관 | - | 이상없음 | |
| 내후성 - 변색 | 호 | 4-5 |

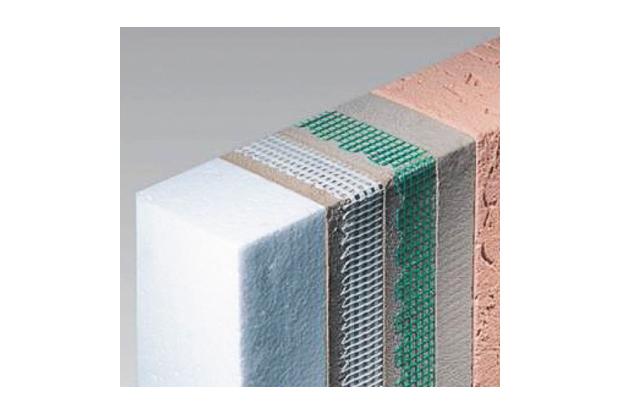

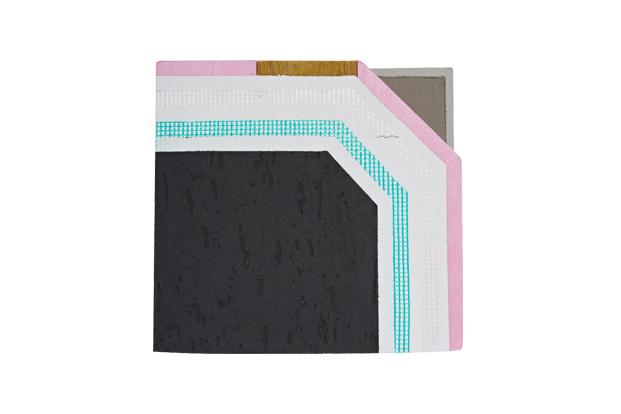

구성
|
① E.P.S단열판 ② 고강도 유리섬유(G.L + 1.5m 선택사항) ③ 표준 유리섬유 ④ 접착제 ⑤ 마감재 |
② CRC Board (6mm) |
01. 단열판 (EPS, XPS)
외벽단열을 위한 기본자재로 단열효과 및 성능에 따라 스펙에 맞는 단열재를 사용할 수 있으며, 벽산만의 엄격한 시방에 따른 품질관리로 단열판의 문제인 변형이나 뒤틀림 등의 시공 후 하자발생 요인을 제거했습니다.
* EPS(비드법보온판) - 美 RADCO社 인증제품으로 변형방지를 위한 6주간 숙성시킨 유기질 단열재
* XPS(아이소핑크) - 낮은 열전도율, 단열재중 가장 낮은 투습계수성, 자기소화성을 지닌 유기질 단열재
02. 접착제
외벽단열재 부착 및 메쉬함침을 위한 기본자재로 단열재의 종류에 따라 스펙에 맞는 접착제로 사용해야 하며, 벽산만의 특수시방에 의한 원재료로 제조한다.
* EPS용 접착제 - 시방에 맞는 비율로 시멘트를 섞어서 사용하며, 단열재 부착 및 메쉬함침 시 사용한다.
* XPS용 접착제 - XPS 전용접착제로 수분 흡수력이 낮은 단열재 보드에 적합하도록 특수바인더 및 특수 필러로 만든 접착제로 액상과 파우더를 현장에서 바로 혼합해서 사용하는 것을 원칙으로 한다.
03. 유리섬유망(MESH)
균열방지 및 충격보강기능으로 100% 유리섬유로 제작된 인장강도가 강한 망으로 용도에 따라 1)표준메쉬 2)충격보강메쉬 3)초강력보강메쉬 등으로 분류됩니다.
* 균열방지 및 충격보강
* 내구성증대 (내알카리성 Coating 처리) 및 자기소화성 부여
04. 마감재
재특수 아크릴수지와 엄선된 각종 첨가제 및 특수 규사의 합성으로 제조하며, 내후성과 내구성 및 칼라변색이 없는 다양한 질감의 마감재입니다.
특히 네오비트는 오염문제를 혁신적으로 개선한 실리콘계 마감재입니다.
＊내외부 적용 가능한 고급스러운 다양한 색상 및 다양한 질감
현장시공법
|
01. 접착제와 일반 시멘트를 시방에 맞게 혼합하여 단열판을 바탕면에 블럭쌓기 방식으로 견고하게 부착합니다. |
02. 혼합된 접착몰탈을 부착된 EPS 단열판 전면에 얇게 도포한 후 유리섬유를 함침하여 유리섬유망이 노출되지 않도록 다시 접착몰탈로 도포합니다. |
|
03. 원하는 색상의 마감재를 양생된 접착 몰탈층 전면에 도포합니다. |
04. 선택한 질감에 따라 마감재 무늬를 연출합니다. |
개보수 공법
시공순서
시공상세
소개
화재안전에 가장 완벽한 불연 외단열시스템
장점
| 화재안전성 | 현존 가장 우수한 불연 단열재로 손꼽히는 미네랄울을 적용한 불연 외단열시스템 |
| 시공성 | 단열과 마감을 동시에 시공하여 공기단축에 탁월 |
| 미관성 | 다양한 마감처리(색상, 질감) 및 타자재와의 유연한 조화 |
에너프리 미네랄울 불연 TOTAL SYSTEM
① 구조체
② 접착제
③ 외단열용 미네랄울 보드(밀도 100㎏/㎡이상)
④ 미네랄울 전용 화스너
⑤ 표준 메쉬
⑥ 불연마감재
에너프리 미네랄울 화재확산 방지구조
① 구조체
② 접착제
③ 외단열용 미네랄울 보드(밀도 100㎏/㎥이상, 두께 50㎜이상, 너비 각 층마다 최소 400㎜이상)
④ 단열재
⑤ 미네랄울 전용 화스너
⑥ 표준 메쉬
⑦ 불연마감재
시스템 실대형 시험결과
시공사례
시공순서
시험성적서
