친환경 무석면 압출성형 시멘트 패널
소개
BACE란 Byucksan Autoclaved Cement Extrusion의 약자이며 Cement를 주원료로 압출성형하여 고온(180℃), 고압(10 기압)에서 증기 양생한 제품으로 경량이면서 강도가 높고 표면이 미려한 조립식 패널입니다.
인증현황
용도

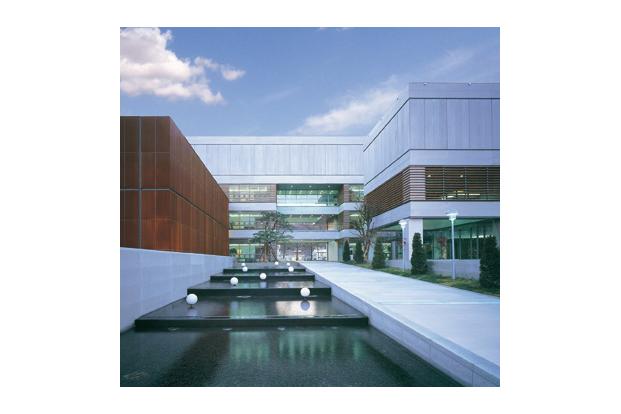

건축용 : 건축물 외벽, 내벽, 바닥, 칸막이, 계단 등 인텔리전트 건축물
차음용 : 고속도로, 국도, 철도의 반사형 차음판
특성

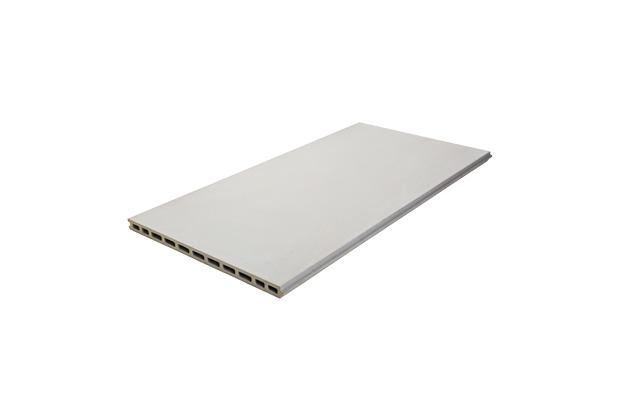

평판형
| 항목 | 단면형상 | 표준폭 (mm) |
최대길이 (mm) | 중량 | 용도 | |
|---|---|---|---|---|---|---|
| kg/m | kg/m² | |||||
| BN-3550 |   |
500 | 2,700 | 19.74 | 40 | Exterior/ Interior/ Floor |
| BN-3560 |   |
600 | 2,700 | 23.12 | 39 | Exterior/ Interior/ Floor |
| BN-5050 |   |
500 | 4,000 | 24.50 | 49 | Exterior/ Interior/ Floor |
| BN-5060 |   |
600 | 4,000 | 30.52 | 51 | Exterior/ Interior/ Floor |
| BN-6050 |   |
500 | 5,000 | 29.50 | 59 | Exterior/ Interior |
| BN-6060 |   |
600 | 5,000 | 33.70 | 56 | Exterior/ Interior |
스트라이프형
| Item | Shape of Cross Section | Standard Width (mm) |
Maximum Length (mm) |
Weight | Application | |
|---|---|---|---|---|---|---|
| kg/m | kg/m² | |||||
| BNST-5060 |   |
600 | 4,000 | 29.40 | 49 | Exterior/ Interior |
리브형
| Item | Shape of Cross Section | Standard Width (mm) |
Maximum Length (mm) |
Weight | Application | |
|---|---|---|---|---|---|---|
| kg/m | kg/m² | |||||
| BNS-5050 |   |
500 | 4,000 | 29.50 | 49 | Exterior/ Interior/ Sound Proof Wall |
송판무늬패널
| Item | Shape | Standard Width (mm) |
Maximum Length (mm) |
Weight | Application | |
|---|---|---|---|---|---|---|
| kg/m | kg/m² | |||||
| Pine board patterned (30T) |   |
600 | 2,400 | 24.6 | 41 | Exterior/ Interior |
BNEX
노출콘크리트
디자인패널
| 항복 | 형상 |
|---|---|
| BNEX-3550 |   35T, 50T 최대길이까지 생산가능, 콘 간격 및 개수는 조정 가능합니다. (*협의 후 생산) 콘 모양 및 크기 : Ø30 / Ø40mm Depth : 3mm |
| BNEX-3560 | |
| BNEX-5050 | |
| BNEX-5060 |
코너형
| Item | Shape of Cross Section | Standard Width (mm) |
Maximum Length (mm) |
Weight kg/m |
Application |
|---|---|---|---|---|---|
| L-145 |   |
60×145 | 4,000 | 10.73 | Exterior/Interior/ Corner/Lintel |
| L-190 |   |
60×190 | 4,000 | 12.70 | Exterior/Interior/ Corner/Lintel |
| L-300 |   |
60×292 | 4,000 | 17.50 | Exterior/Interior/Corner/ Lintel/Top beam/Stair |
| L-430 |   |
60×430 | 5,000 | 25.00 | Exterior/Interior/Corner/ Lintel/Top beam/Stair |
| L-600 |   |
60×592 | 5,000 | 35.00 | Exterior/Interior/Corner/ Lintel/Top beam |

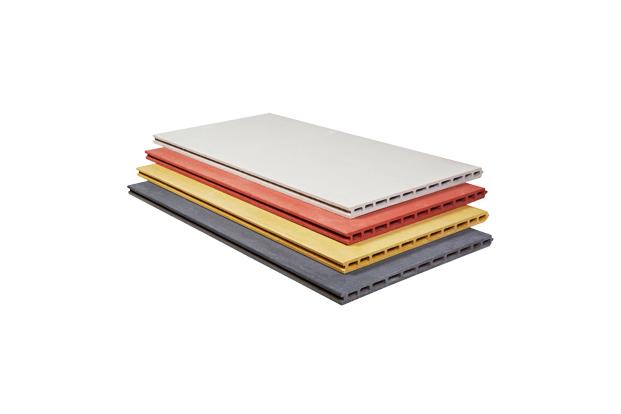

컬러패널
| 항목 | 색상 |
|---|---|
| 평판형 | 적색, 흑색, 황색 (*규격 및 길이는 별도 협의) |
※베이스패널의 표준 규격은 사전통보없이 변경될 수 있으며, 현장 여건에 따라 변경될 수 있습니다.
※수분과 빈번하게 접촉되는 외부 바닥에는 사용을 가급적 지양하여 주십시오. (표면 오염 및 변색의 원인이 될 수 있습니다.)
※베이스패널은 천연광물을 원재료로 사용하여 색상이 다를 수 있습니다.
※코너형 베이스패널은 특허청에 디자인 등록된 제품으로 [디자인 보호법]에 의해 보호받는 제품입니다.
베이스패널의 특징
① 베이스패널 모서리부분의 모따기를 통해 제품의 의장성(외관디자인)을 향상 시켜 미려한 공간 형성에 우수하도록 설계되었습니다.
② 베이스패널 평판 표면에 Sanding(표면연마) 처리를 통해 선명하고 균일한 표면을 확보하였습니다.
| 항목 | 검사항목 | 단위 | 세부기준 | 비고 |
|---|---|---|---|---|
| 무게 | 소재 비중 | g/cm³ | 2.0 이하 | KS F 4735 |
| 물리적 성능 | 휨강도 | N/mm² | 14.0 이상 | KS F 4735 |
| 압축강도 | N/mm² | 39.2 이상 | — | |
| 내동결융해성 | — | 겉모양의 변화 및 중간 박리가 없어야 한다. | KS F 4735 | |
| 물에 관한 특성 | 흡수율 | % | 18 이하 | KS F 4735 |
| 함수율 | % | 8 이하 | — | |
| 흡수에 의한 길이 변화율 | % | 0.12 이하 | KS F 4735 | |
| 차음 | 차음성 | Rw | 24 이상 | KS F 4735 |
| 최대변위량 | mm | 탄성변위량 : 50 이하, 영구 잔류변위량 : LA/500 이하 | KS F 4735 | |
| 내하중 등급 | kPa | 1호(1970mm) : 3.4 이상, 2호(3970) : 2.8 이상 3.4 미만 | KS F 4735 | |
| 충격 | — | 관통없을것 | KS F 4735 |
CRC 보드 시공방법
1.바탕벽 정리하기 - 콘크리트 옹벽을 깨끗하게 정리합니다.
2. 본드칠하기 - 바탕벽에 G2 또는 석고본드를 30cm 간격, 소요두께(5mm)의 3배, 직경 50mm로 바릅니다.
3. 단열재 붙이기 - 본드를 바른 후 30분 이내에 단열재(아이소핑크)를 손으로 가볍게 눌러 수평을 맞추어 부착.
4. 본드 칠하기(단열재) - 단열재 위에 G2 또는 석고본드를 30cm 간격, 적당한 두께로 다시 바릅니다.
5. CRC보드 붙이기 - 가볍게 눌러 수평을 맞추어 부착 후 탈락방지를 위해 고정못으로 고정 24시간 정도 양생
6. 마무리작업 - CRC보드 벽체 및 천장이 완성되었습니다, 도배나 페인트, 타일 등으로 마무리 하시면 됩니다.
