건축, 산업, 선박용 다용도로 활용가능한 보온 단열재
소개
규산 칼슘계의 광석을 고온으로 용융시켜 만드는 벽산 미네랄울(Mineral Wool)은 다른 단열재에 비해 사용범위가 대단히 넓어서 건축물의 내화·흡음·보온·단열은 물론 각종 플랜트, 선박 등의 보온·단열·보냉과 농업용의 종자판에 이르기까지 그 용도가 매우 다양하며, 타 제품에 비해 섬유가 유연하고 복원력이 우수하며 열전도율이 낮아 에너지 절감에 꼭 필요한 자재입니다.
인증현황
용도
공조시설, 위생설비, 결로방지, 옥상단열, 외벽단열, 냉동창고 등 선박의 방열재, 보일러 노벽, 배관, 건조로, 열처리 기기 등
Hall 음향설비, 건축물, 기계실, 전기실, 사무실, 체육시설, 방음패널, 각종 플랜트 방음공사, 각종 칸막이 등 각종 내화구조 공법 재료, 내화 칸막이 코아재, 방화문의 코아재
특성
※ 각 제품 사진은 실제와 상이할 수 있으니, 자세한 사항은 영업사원과 협의 바랍니다.
벽산 미네랄울 보온판은 접착용 바인더를 사용하여 보드상태로 가공한 제품으로, 가볍고 탄력성이 좋으며, 흡음 · 차음 · 단열 내습성이 뛰어난 특징을 가지고 있습니다.
특성
- 경제적이며 단열 및 보온효과가 우수합니다.
- 흡음 및 차음효과가 우수합니다.
- 탄력성이 우수합니다.
용도
- 아파트, 일반주택의 단열 · 결로방지
- 학교, 일반주택의 방음
- 공조닥트의 단열 · 기계실 · 전기실 등의 흡음
- 벽 · 칸막이의 단열 · 흡음
- 홀, 스튜디오, 체육관 등의 음향조절용 흡음재
- 방화구획 관통부
일반 규격 및 물성
| 밀도 (kg/㎡) |
표준규격 | 열전도율 W/mK | 열간수축온도 (℃) | ||
|---|---|---|---|---|---|
| 두께 (mm) |
폭 (m) |
길이 (m) |
평균온도70℃ {평균온도20℃} |
||
| 50 | 50 | 0.5 | 1 | 0.049 {0.039}이하 |
400 이상 |
| 60 | |||||
※ 물성기준 : KS L9102
잔향실법 흡음융
| 미네랄울 펠트(공기층 0mm) | ||||||
|---|---|---|---|---|---|---|
| 주파수 | 125 | 250 | 500 | 1000 | 2000 | 4000 |
| 두께 : 50mm | 0.19 | 0.67 | 0.94 | 0.90 | 0.79 | 0.48 |
※ 각 제품 사진은 실제와 상이할 수 있으니, 자세한 사항은 영업사원과 협의 바랍니다.
미네랄울 보온판 제품은 다른 고온용 보온재에 비해 유연성이 좋고 시공이 용이합니다.
이중보온 시스템에서 고온부위나 내화·내열 목적으로도 사용됩니다.
특성
- 단열 및 보온효과가 우수합니다.
- 제품규격이 다양합니다.
- 유연성 및 시공이 용이합니다.
- 사용온도 범위가 대단히 넓습니다.
용도
- 발전보일러 등 산업설비의 단열 · 보온
- 세라믹 보온재의 Back-up용
- 선박의 단열재
- 각종건조기, 열처리 장치의 단열 · 보온
- 커튼월 단열 · 흡음재
- 방화를 목적으로 하는 칸막이 벽, 도어의 코아재
일반 규격 및 물성
| 종류 | 밀도 (kg/㎥) |
표준규격 | 열전도율 W/mK | 열간수축온도 (℃) | ||
|---|---|---|---|---|---|---|
| 두께 (mm) |
나비 (m) |
길이 (m) |
평균온도70℃ {평균온도20℃} |
|||
| 1호 | 80 | 50, 75, 100 | 0.5 1 |
1 | 0.044 {0.037}이하 |
600이상 |
| 100 | 25 50 75 100 |
|||||
| 2호 | 120 140 |
0.043 {0.036}이하 |
||||
| 3호 | 200 | 50 | 0.044 {0.038}이하 |
|||
※ 물성기준 : KS L 9102.
잔향실법 흡음률
| 미네랄울 보온판(공기층 0mm) | ||||||
|---|---|---|---|---|---|---|
| 주파수(Hz) | 125 | 250 | 500 | 1000 | 2000 | 4000 |
| 두께 : 50mm | 0.22 | 0.89 | 1.03 | 0.93 | 0.83 | 0.67 |
※ 각 제품 사진은 실제와 상이할 수 있으니, 자세한 사항은 영업사원과 협의 바랍니다.

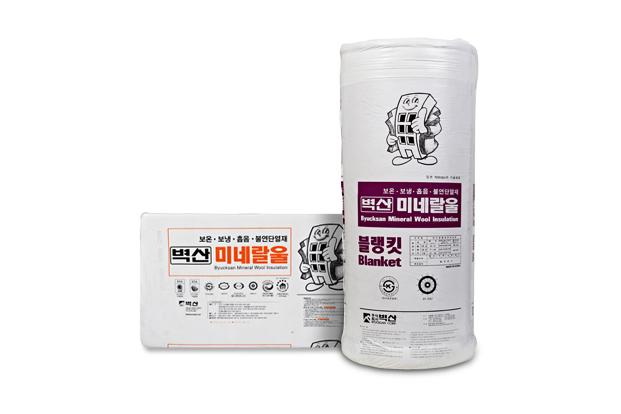

블랭킷은 바인더를 최소량으로 줄이고 한면을 종이나 망사 등으로 보강한 제품으로 일반 건축물의 천장이나 원형 닥트부분의 보온재로 사용됩니다.
Features
- 유연성이 탁월합니다.
- 곡면부위나 복잡한 형태의 시공면에서도 쉽게 시공할 수 있습니다.
특성
- Ceiling of general building, heating insulation material under floor
- Heating/Insulation/Cooling of various tanks or round ducts
용도
- 일반 건축물의 천장, 마루밑 보온재
- 각종 탱크나 원형 닥트의 보온 · 단열 · 보냉
일반 규격 및 물성
| 밀도 (kg/㎥) |
표준규격 | 열전도율 W/mK | 열간수축온도 (℃) | ||
|---|---|---|---|---|---|
| 두께 (mm) |
나비 (m) |
길이 (m) |
평균온도70℃ {평균온도20℃} |
||
| 60 | 50 | 1 | 5 | 0.049 {0.039}이하 |
400이상 |
| 80 | 25 | 10 | 0.044 {0.037}이하 |
600이상 | |
| 50 | 5 | ||||
| 75 | 3 | ||||
※ 물성기준 : KS L 9102.
잔향실법 흡음융
| 블랭킷공기층(0mm) | ||||||
|---|---|---|---|---|---|---|
| 주파수(Hz) | 125 | 250 | 500 | 1000 | 2000 | 4000 |
| 두께 : 25mm | 0.11 | 0.37 | 0.64 | 0.87 | 0.87 | 0.92 |
| 두께 : 50mm | 0.15 | 0.62 | 0.89 | 0.97 | 0.95 | 0.95 |
※ 각 제품 사진은 실제와 상이할 수 있으니, 자세한 사항은 영업사원과 협의 바랍니다.

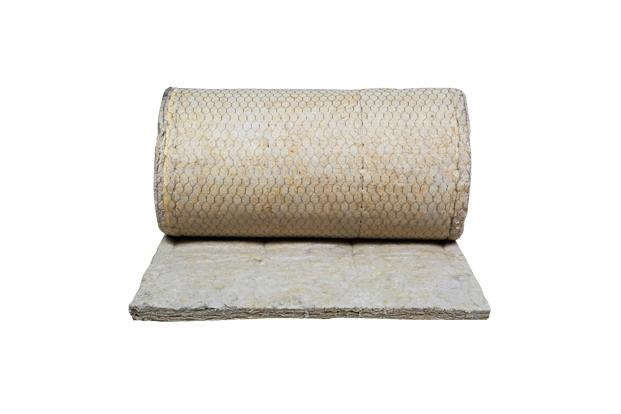

와이어 블랭킷은 미네랄울을 미량의 바인더로 성형, 보드상태로 만든 다음 한쪽면에 육각철망을 아연도금 철선으로 꿰매놓은 제 품입니다. 시공성이 좋고 복잡한 곡면의 잔열공사에 적합하며 바인더가 적기 때문에 내열성이 한층 강화되었습니다.
특성
- 시공성이 우수합니다.
- 복잡한 곡면 등의 단열공사에 편리합니다.
- 내열성이 탁월합니다.
용도
원형닥트, 대구경파이프, 밸브, 프랜지, 각종탱크, 화력발전 보일러 등
일반 규격 및 물성
| 밀도 (kg/㎥) |
표준규격 | 열전도율 W/mK | 열간수축온도 (℃) | ||
|---|---|---|---|---|---|
| 두께 (mm) |
나비 (m) |
길이 (m) |
평균온도70℃ {평균온도20℃} |
||
| 80 100 |
25, 50, 75 | 1 | 3 5 10 |
0.044 {0.037}이하 |
600이상 |
| 120 | 50 | 0.043 {0.036}이하 |
600이상 | ||
※ 물성기준 : KS L 9102.
열전도율 참고표
※ 각 제품 사진은 실제와 상이할 수 있으니, 자세한 사항은 영업사원과 협의 바랍니다.
라멜라 매트는 미네랄울 보온판을 일정간격으로 잘라 종섬유 방향으로 세운 다음 은박지 등을 붙인 제품으로 원형닥트 및 파이프 시공에 많이 사용되고 있습니다.
특성
- 대규격의 Pipe 및 원형 탱크의 보온 · 단열에 적합합니다.
- 압축강도가 우수합니다.
- 시공이 용이합니다.
- 별도의 보강재가 필요 없습니다.
용도
- 공조, 위생설비(원형닥트, 파이프, 곡면부분등)
- 아파트 렌지의 배기 닥트
- 플랜트 배관의 보온 · 방음 등
- 교량용 파이프의 내화공법
일반 규격 및 물성
| 밀도 (kg/㎥) |
표준규격 | 열전도율 W/mK | 열간수축온도 (℃) | ||
|---|---|---|---|---|---|
| 두께 (mm) |
나비 (m) |
길이 (m) |
평균온도70℃ {평균온도20℃} |
||
| 80 100 |
50, 75, 100 | 1 | 1 | 0.052 {0.040}이하 |
600이상 |
※ 각 제품 사진은 실제와 상이할 수 있으니, 자세한 사항은 영업사원과 협의 바랍니다.

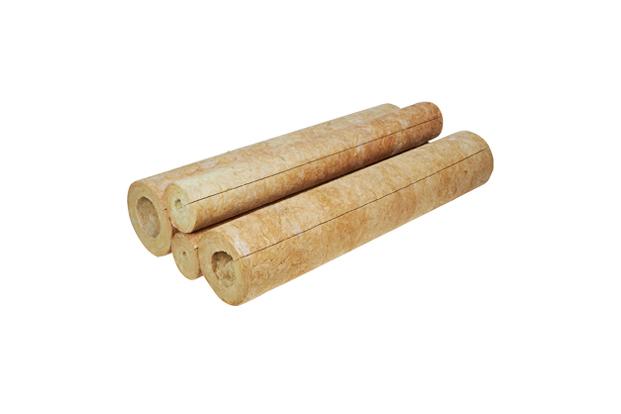

미네랄울 보온통(파이프카바)은 미네랄울을 원통형으로 성형가공한 제품으로 단열성, 내열성, 내습성 그리고 시공성 및 유연성 등을 갖춘 제품입니다.
특성
- 시공이 매우 간편합니다.
- 경량이면서 단열 · 보온 효과가 우수합니다
용도
- 공조, 위생설비, 배관의 보온·단열
- 급·배수 파이프의 보온·단열
- 방화구획 관통부분 등
일반 규격 및 물성
| 밀도 (kg/㎥) |
열전도율 W/mK | 열간수축온도 (℃) |
|---|---|---|
| 평균온도70℃ {평균온도20℃} | ||
| 100 ~ 150 | 0.044 {0.036}이하 |
600 이상 |
※ 물성기준 : KS L 9102.
열전도율 참고표
※ 고온(100℃~600℃)에서의 열전도율 측정결과
제품 규격
| 통의호칭방법 | 통의안지름 (mm) |
두께(mm) | |||||
|---|---|---|---|---|---|---|---|
| A | B | 30 | 40 | 50 | 65 | 75~150 | |
| 15 | 1/2 | 22 | O | O | O | O | O |
| 20 | 3/4 | 27 | O | O | O | O | O |
| 25 | 1 | 34 | O | O | O | O | O |
| 32 | 1 1/4 | 43 | O | O | O | O | O |
| 40 | 1 1/2 | 49 | O | O | O | O | O |
| 50 | 2 | 61 | O | O | O | O | O |
| 65 | 2 1/2 | 76 | O | O | O | O | O |
| 80 | 3 | 89 | O | O | O | O | O |
| 100 | 4 | 114 | O | O | O | O | O |
| 125 | 5 | 140 | O | O | O | O | O |
| 150 | 6 | 165 | O | O | O | O | O |
| 200 | 8 | 216 | X | O | O | O | O |
| 250 | 10 | 267 | X | O | O | O | O |
| 300 | 12 | 319 | X | O | O | O | O |
| 350 | 14 | 356 | X | O | O | O | O |
| 400 | 16 | 406 | X | O | O | O | O |
| 450 | 18 | 457 | X | O | O | O | O |
| 500 | 20 | 508 | X | O | O | O | O |
(길이 1000mm)
※ 500이상 800이하 제품도 생산가능하며, 주문시 담당자와 협의 바랍니다.
제품규격은 30 ~150mm이며 5mm단위 생산가능.
※ 각 제품 사진은 실제와 상이할 수 있으니, 자세한 사항은 영업사원과 협의 바랍니다.
패널코아용 벽산 미네랄울은 규산칼슘계 광석을 용융하여 만든 미네랄울을 사용하여, 불에 잘 타지 않는 강력한 내열성으로 내화성능이 요구되는 샌드위치패널의 코아재로 사용하는 제품입니다.
특성
내화성능이 요구되는 샌드위치패널의 코아재
일반 규격
| 표준규격 | 관련규격 | |||
|---|---|---|---|---|
| 밀도 (kg/㎥) |
두께 (mm) |
나비 (m) |
길이 (m) |
|
| 90 이상 | 72 80 84 |
1 | 2 | KS L 9102 KS L 9016 |
※ 기타 규격은 담당자와 협의 바랍니다. (제품 용도 이외에는 사용을 금합니다.)
물성
| 열전도율 W/mK | 열간수축온도(℃) |
|---|---|
| 평균온도 70℃ | |
| 0.044이하 | 600이상 |
※ 각 제품 사진은 실제와 상이할 수 있으니, 자세한 사항은 영업사원과 협의 바랍니다.
루스울은 미네랄울을 섬유화 상태로 포장하여 작업장의 위치, 규모 등에 맞추어 사용할 수 있는 제품으로 보온·흡음성이 우수합니다.
섬유굵기가 4㎛ 전후이며 입자함유량(500㎛ 이상)도 2% 이하인 최고 품질의 제품입니다.
특성
- 방화구획 관통부분
- 산소분리기 등의 충진재
- 미네랄울 흡음 천장재의 원료
- 주택천장 · 벽 등의 반습식 분사공법용 단열재
- 기타 매트나 보드로는 시공하기 어려운 부분의 충진용
물성
| 표준밀도(Kg/㎥) | 열전도율 W/mK | 열간수축온도(℃) |
|---|---|---|
| 70℃ | ||
| 40~150 (사용시의 충진밀도에 의함) |
0.044 이하 | 650이상 |
※ 상기 물성은 루스울 자체 물성입니다.
원료 배합비율
| 용도 | 루즈울 | 시멘트 |
|---|---|---|
| 단열용 | 1 | 0.28 |
| 흡음, 결로방지용 | 1 | 0.3 |
※ 각 제품 사진은 실제와 상이할 수 있으니, 자세한 사항은 영업사원과 협의 바랍니다.
미장보온재는 미네랄울 제품에 각종 표면재를 붙여 빠른 시공, 성력화, 균질화를 목표로 가공한 제품입니다.
특성
- 시공이 간단합니다.
- 별도의 방습재나 마감재가 필요 없습니다.
- 규격이 다양합니다.
- 경제적입니다.
용도
- 건축(벽, 천장, 바닥 등의 보온재, 흡음재, 방화재)
- 설비(닥트, 배관, 설비 등의 보온재, 흡음재)
* 품종은 原材(미네랄울 제품)와 표면가공재로 이루워집니다.
원재
| 제품명 | 미네랄울 보온판 |
| 미네랄울 펠트 | |
| 미네랄울 보온통(파이브카바) |
표면가공재
| ALGC | Aluminum - Glass Cloth |
| ALK | Aluminum - Kraft |
| ALPY | Aluminum - PVC Yarn |
| GC | Glass Cloth |
※ 기타 표면 가공재는 주문에 의거 생산가능함.
※ 각 제품 사진은 실제와 상이할 수 있으니, 자세한 사항은 영업사원과 협의 바랍니다.
슈퍼울은 산업용 및 선박용으로 개발한 고온용 내화 단열재로 영국 로이드선급 등 국내외 인증기관으로부 터 공식 인증을 받은 불연성 재료로 당사 고유의 상품입니다. 특히 슈퍼울은 산업설비, 선박용 분야에서 모든 종류의 단열설비와 선박 및 발전소의 내화재로 적합한 제품입니다.
특성
- 높은 내열도로 내화성능이 탁월한 1급 불연재입니다.
- 섬유질 재료이므로 유연성이 풍부하여 시공성이 우수합니다.
- 고온단열, 흡음효과가 우수하며 내습성 · 내후성이 뛰어납니다.
용도
- 산업용
비철금속용 소둔로, 열처리로, 건조로, 소부로, 발전소의 단열재 등 경제적이고 이상적인 고온 불연 단열재입니다.
- 선박용
SOLAS(해상인명안전보호조약)에 의한 A-Class Bulkhead&Deck 인증 및 IMO 결의에 의한 불연재료(Non-Combustible Material)에 대한 인증서를 획득했습니다.
목조주택용 미네랄울인 벽산 세이프배트는 기존 목조주택용 그라스울의 단점인 처짐발생, 내화성 등을 개선하여 벽산이 새롭게 선보이는 친환경 목조주택용 인슈레이션 입니다.
특성
- 친환경 바인더를 사용하여 제품이 SOFT하고 분진이 적습니다.
- 절단 가공성이 우수하고 고정타카작업이 불필요합니다.
- 발수페이싱이 부착되어 있어 장기처짐을 방지하고 수분침투 방지 및 배출이 용이합니다.
- 60~80K의 고밀도제품으로 장기내구성이 강화되었습니다.
규격
