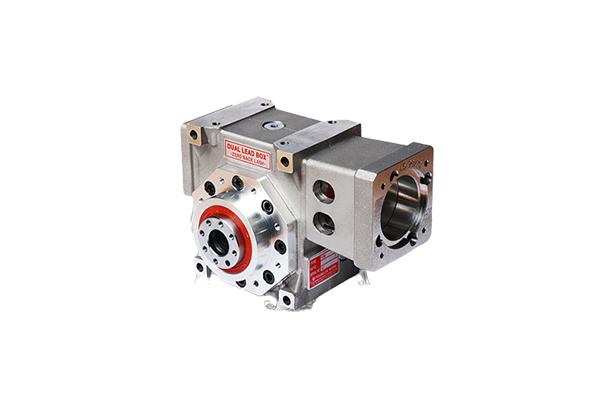

| DUAL LEAD BOX | 45 | 55 | 63 | 75 | 90 | 110 | 125 |
|---|---|---|---|---|---|---|---|
| A | 108 | 120 | 134 | 172 | 186 | 220 | 214 |
| B | 135 | 155 | 173 | 208 | 234 | 276 | 302 |
| C | 53 | 61 | 66 | 82 | 91 | 108 | 107 |
| D | 81 | 90 | 98 | 136 | 141 | 175 | 214 |
| E | 68 | 78 | 91 | 110 | 130 | 140 | 140 |
| F | 100 | 112 | 127 | 148 | 170 | 182 | 180 |
| G | 153 | 175 | 197 | 232 | 264 | 306 | 360 |
| H | 62 | 71 | 78 | 94 | 106 | 123 | 135 |
| I(refer) | 97.5 | 108 | 116 | 140 | 153.5 | 177 | 195 |
| J(h6) | 15 | 18 | 20 | 24 | 28 | 32 | 35 |
| K | 20 | 22 | 24 | 28 | 28 | 36 | 45 |
| L | (선택 25페이지 참조) | ||||||
| M(h7) | 50 | 63 | 80 | 100 | 125 | 160 | 160 |
| N(h7) | 80 | 90 | 100 | 140 | 165 | 200 | 200 |
| O | 9 | 9 | 11 | 11 | 13 | 13 | 17 |
| P(Max) | 88 | 95 | 105 | 128 | 141 | 158 | 163 |
| Q | 67.5 | 75 | 84 | 104 | 114.5 | 132 | 135 |
| R | 50 | 56 | 63.5 | 74 | 85 | 91 | 90 |
| R1 | 54 | 59 | 66.5 | 79 | 93 | 100 | 115 |
| R2 | 74 | 82 | 88.5 | 110 | 129 | 140 | 155 |
| R3 | 80 | 89 | 95.5 | 117 | 138 | 150 | 165 |
| R4 | 10 | 12 | 12 | 15 | 18 | 22 | 22 |
| S(H7) | 6 | 6 | 6 | 8 | 8 | 10 | 10 |
| T | 53 | 59.5 | 67 | 78 | 89 | 96 | 115 |
| U(H7) | 25 | 31.5 | 40 | 50 | 63 | 80 | 80 |
| V | M6 | M6 | M6 | M8 | M8 | M10 | M10 |
| V1 | 40 | 50 | 63 | 80 | 100 | 125 | 125 |
| V2 | 7 | 7 | 7 | 11 | 11 | 11 | 11 |
| W | M8 | M8 | M10 | M10 | M12 | M12 | M16 |
| X | 45 | 55 | 63 | 75 | 90 | 110 | 125 |
| Y | M5 | M5 | M5 | M6 | M8 | M8 | M12 |
| Y1 | 100 | 109 | 135 | 168 | 190 | 233 | 242 |
| Y2 | 8 | 8 | 8 | 16 | 16 | 16 | 115 |
| WEIGHT(kg) | 7.6 | 10.5 | 15.2 | 22.5 | 36.15 | 51.7 | 115 |
