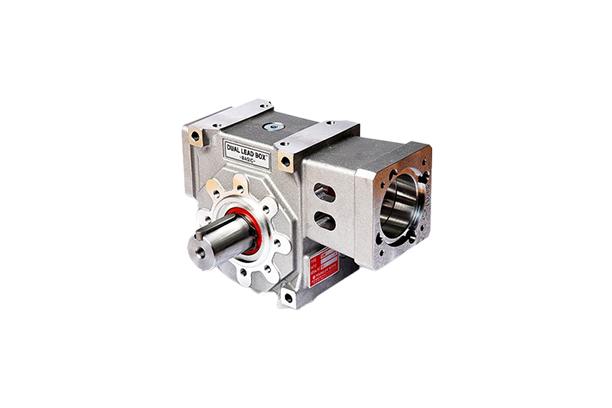

| DUAL LEAD BOX | 35 | 45 | 55 | 63 | 75 | 90 | 110 | 125 |
|---|---|---|---|---|---|---|---|---|
| A | 86 | 108 | 120 | 134 | 172 | 186 | 220 | 214 |
| B | 110 | 135 | 155 | 173 | 208 | 234 | 276 | 302 |
| C | 44.5 | 53 | 61 | 66 | 82 | 91 | 108 | 107 |
| D | 62 | 81 | 90 | 98 | 136 | 141 | 175 | 214 |
| E | 56 | 68 | 78 | 91 | 110 | 130 | 140 | 140 |
| F | 86 | 100 | 112 | 127 | 148 | 170 | 182 | 180 |
| G | 126 | 153 | 175 | 197 | 232 | 264 | 306 | 360 |
| H | 52.5 | 62 | 71 | 78 | 94 | 106 | 123 | 135 |
| I(refer) | 84 | 97.5 | 108 | 116 | 140 | 153.5 | 177 | 195 |
| J(h6) | 12 | 15 | 18 | 20 | 24 | 28 | 32 | 35 |
| K | 17 | 20 | 22 | 24 | 28 | 28 | 36 | 45 |
| L | (선택 25페이지 참조) | |||||||
| M | 65 | 85 | 100 | 115 | 130 | 165 | 200 | 185 |
| N(h6) | 50 | 70 | 80 | 95 | 110 | 130 | 165 | 160 |
| O | 7 | 9 | 9 | 11 | 11 | 13 | 13 | 17 |
| P(Max) | 73 | 88 | 95 | 105 | 128 | 141 | 158 | 163 |
| Q | 55 | 67.5 | 75 | 84 | 104 | 114.5 | 132 | 135 |
| R | 43 | 50 | 56 | 63.5 | 74 | 85 | 91 | 111 |
| S | M6 | M8 | M8 | M8 | M10 | M12 | M12 | M16 |
| T | 83 | 107 | 121 | 135.5 | 153 | 189 | 210 | 233 |
| T1 | 38 | 55 | 65 | 72 | 79 | 104 | 119 | 143 |
| T2 | 35 | 50 | 55 | 65 | 70 | 95.5 | 110 | 111 |
| U(h6) | 25 | 35 | 40 | 45 | 50 | 65 | 75 | 75 |
| U1 | 21 | 30 | 35 | 39.5 | 44.5 | 58 | 67.5 | 67.5 |
| U2 | 8 | 10 | 12 | 14 | 14 | 16 | 20 | 20 |
| U3 | M8 | M10 | M12 | M12 | M12 | M14 | M14 | M20 |
| W | M6 | M8 | M8 | M10 | M10 | M12 | M12 | M16 |
| X | 35 | 45 | 55 | 63 | 75 | 90 | 110 | 125 |
| Y | 3 | 3 | 3.5 | 3.5 | 4 | 4 | 5 | 4 |
| WEIGHT(kg) | 3.7 | 7.0 | 9.5 | 15.9 | 23.2 | 36.1 | 52.3 | 115 |
