제조사
(주)우진써보씨스템[바로가기]
제품 타입
기계
브랜드
-
SKU
136853
제품명

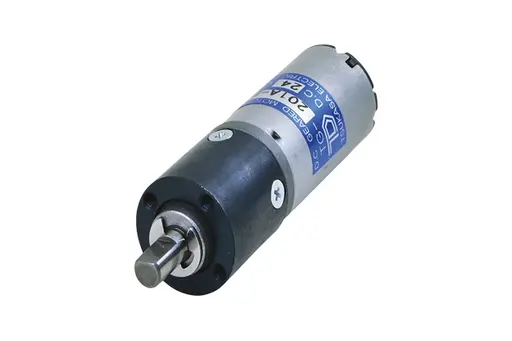

Planetary Geared Motor (TG-Series)
모델명
TG-22ø-TG-201 22ø, TG-201A-FU, TG-201B-FU
사이즈
-
중량
-
제품 상세 정보
Product Kinds
Rated Voltage : 24V
Shaft : 22Φ
Rated Torque : Max. 3.0kgf/cm
Gear Ratio : 1/4 - 1/509
■ Allowable torque-speed characteristics Fu
| MODEL | Gear Ratio | 1/4 | 1/4.7 | 1/16 | 1/19 | 1/23 | 1/64 | 1/76 | 1/90 | 1/107 | 1/256 | 1/304 | 1/361 | 1/429 | 1/509 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TG-201A-FU (24V) |
Speed(r/min) | 1072 | 895 | 265 | 230 | 190 | 66.9 | 56.2 | 44.9 | 39.4 | 17.2 | 14.8 | 12.7 | 10.8 | 9.2 |
| Torque(mN/m) | 7.84 | 895 | 29.4 | 29.4 | 39.2 | 98 | 117.6 | 147 | 176.4 | 294 | 294 | 294 | 294 | 294 | |
| Torque(kgf/cm | 0.08 | 0.1 | 0.3 | 0.3 | 0.4 | 1 | 1.2 | 1.5 | 1.8 | 3 | 3 | 3 | 3 | 3 | |
| TG-201B-FU (24V) |
Speed(r/min) | 1581 | 1362 | 404 | 335 | 280 | 98.1 | 83 | 69.8 | 59.3 | 25.8 | 22.1 | 18.8 | 16 | 13.6 |
| Torque(mN/m) | 9.8 | 9.8 | 29.4 | 39.2 | 49 | 127.4 | 147 | 176.4 | 196 | 294 | 294 | 294 | 294 | 294 | |
| Torque(kgf/cm | 0.1 | 0.1 | 0.3 | 0.4 | 0.5 | 1.3 | 1.5 | 1.8 | 2 | 3 | 3 | 3 | 3 | 3 |
■ FU
| Gear Ratio | L (mm) |
STAGE | Torque | Weight (g) |
|
|---|---|---|---|---|---|
| (mN/m) | (kgf/cm) | ||||
| 1/4 ~ 1/4.7 | 19.5 | 1 | 49 | 0.5 | 41 |
| 1/16 ~ 1/23 | 24.5 | 2 | 98 | 1 | 49 |
| 1/64 ~ 1/107 | 29.5 | 3 | 196 | 2 | 57 |
| 1/256 ~ 1/509 | 34.5 | 4 | 294 | 3 | 66 |
■ Mechanical Dimension
