제조사
(주)우진써보씨스템[바로가기]
제품 타입
기계
브랜드
-
SKU
136578
제품명

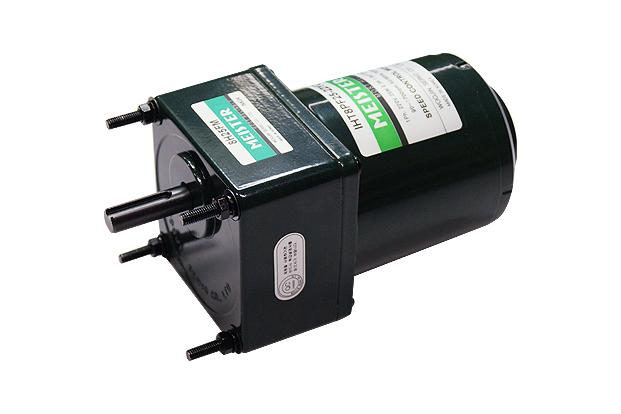

스피드 컨트롤 모터 (80mm 25W)
모델명
IHT8PF25-10, IHT8PF25-11, IHT8PF25-20, IHT8PF25-22, IHT8PF25-1, UIHT8PF25-2C
사이즈
-
중량
-
제품 상세 정보
ㆍSpeed Control
ㆍTacho-Generator Type
■ PERFORMANCE DATA (DUTY : CONTINUOUS)
| Motor Type | Output (W) |
Voltage (V) |
Freq. (Hz) |
Speed Range (rpm) |
Rated Torque | Rated Current (A) |
Starting | Condenser | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 1200rpm (kgf·cm) |
90rpm (kgf·cm) |
Torque (kgf·cm) |
(V) | (㎌) | ||||||
| IHT8PF25-10 | 25 | 1ø100 | 50 | 90~1400 | 1.72 | 0.43 | 0.75 | 1.30 | 250 | 6.0 |
| 60 | 90~1700 | 1.72 | 0.43 | 0.75 | 1.30 | |||||
| IHT8PF25-11 | 1ø110 | 60 | 90~1700 | 2.03 | 0.51 | 0.75 | 1.50 | 250 | 6.0 | |
| IHT8PF25-20 | 25 | 1ø200 | 50 | 90~1400 | 1.72 | 0.43 | 0.32 | 1.30 | 450 | 1.5 |
| 60 | 90~1700 | 1.72 | 0.43 | 0.32 | 1.30 | |||||
| IHT8PF25-22 | 1ø220 | 60 | 90~1700 | 2.03 | 0.51 | 0.32 | 1.50 | 450 | 1.5 | |
| IHT8PF25-1U | 25 | 1ø115 | 60 | 90~1700 | 2.03 | 0.51 | 0.70 | 1.50 | 250 | 5.0 |
| IHT8PF25-2C | 22 | 1ø220 | 50 | 90~1400 | 1.79 | 0.45 | 0.28 | 1.20 | 450 | 1.3 |
| 25 | 1ø240 | 50 | 90~1400 | 2.03 | 0.51 | 0.28 | 1.40 | |||
■ PERFORMANCE DATA (DUTY : 30 Min.)
| Motor Type | Output (W) |
Voltage (V) |
Freq. (Hz) |
Speed Range (rpm) |
Rated Torque | Rated Current (A) |
Starting | Condenser | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 1200rpm (kgf·cm) |
90rpm (kgf·cm) |
Torque (kgf·cm) |
(V) | (㎌) | ||||||
| RHT8PF25-10 | 25 | 1ø100 | 50 | 90~1400 | 1.72 | 0.43 | 0.90 | 1.60 | 250 | 10.0 |
| 60 | 90~1700 | 1.72 | 0.43 | 0.90 | 1.60 | |||||
| RHT8PF25-11 | 1ø110 | 60 | 90~1700 | 2.03 | 0.51 | 0.90 | 2.00 | 250 | 10.0 | |
| RHT8PF25-20 | 25 | 1ø200 | 50 | 90~1400 | 1.72 | 0.43 | 0.40 | 1.60 | 450 | 2.5 |
| 60 | 90~1700 | 1.72 | 0.43 | 0.40 | 1.60 | |||||
| RHT8PF25-22 | 1ø220 | 60 | 90~1700 | 2.03 | 0.51 | 0.40 | 2.00 | 450 | 2.5 | |
| RHT8PF25-1U | 25 | 1ø115 | 60 | 90~1700 | 2.03 | 0.51 | 0.90 | 1.90 | 250 | 7.0 |
| RHT8PF25-2C | 22 | 1ø220 | 50 | 90~1400 | 1.79 | 0.45 | 0.29 | 1.80 | 450 | 2.0 |
| 25 | 1ø240 | 50 | 90~1400 | 2.03 | 0.51 | 0.29 | 2.30 | |||
- Motor Type은 감속기 직결용인 피니언축으로 표시하였습니다.
- STRAIGHT축의 모터를 희망하시면 Motor Type의 PF를 S로 바꾸어 주문하십시오.
-
- 정격부하 보다 크거나 주위온도가 40℃이상의 조건에서는 온도상승이 급격히 되므로 연속사용이 불가능 합니다.
- 회전방향을 바꿀 때에는 반드시 전원을 차단한 후 정지된 상태에서 재결선 하시기 바랍니다.
■ MOTOR(STRAIGHT SHAFT) I(R)HT8S25 WT 1.6kg
■ GEARED MOTOR I(R)HT8PF25 + 8H□ FM(8H□ FB)WT 1.6+0.5/0.6kg
■ BOLT SIZE
| No | L(mm) | GEAR RATIO | BOLT SIZE |
|---|---|---|---|
| 01 | 32 | 1/3 ~ 1/20 | M5×60 |
| 02 | 42 | 1/25 ~ 1/200 | M5×70 |
■ KEY SPEC
■ WIRING DIAGRAM
- 모터의 회전방향은 샤프트 끝쪽에서 볼때의 회전방향입니다.
- 모터의 회전방향 전환은 모터가 완전히 정지한 후 실시하여 주십시오.
