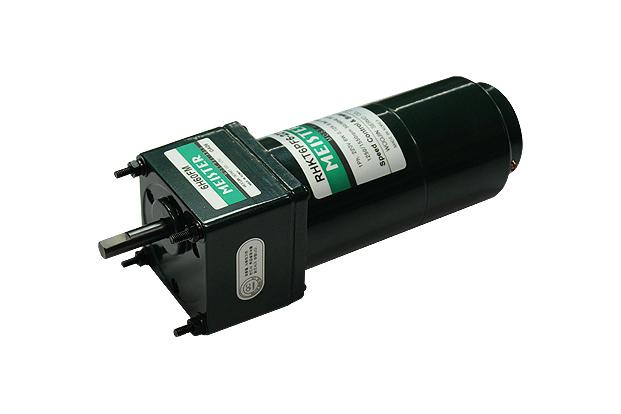

ㆍOFF BRAKE TYPE
ㆍTacho-Generator Type
■ PERFORMANCE DATA (DUTY : 30 Min.)
| Motor Type | Output (W) |
Voltage (V) |
Freq. (Hz) |
Speed Range (rpm) |
Rated Torque | Rated Current (A) |
Brake | Condenser | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1200rpm (kgf·cm) |
90rpm (kgf·cm) |
Input (W) |
Torque (kgf·cm) |
(V) | (㎌) | ||||||
| RHKT6PF6-10 | 6 | 1ø100 | 50 | 90~1400 | 0.41 | 0.10 | 0.30 | 6 | 2.0 | 250 | 3.0 |
| 60 | 90~1700 | 0.41 | 0.10 | 0.30 | |||||||
| RHKT6PF6-11 | 1ø110 | 60 | 90~1700 | 0.49 | 0.12 | 0.30 | 6 | 2.0 | 250 | 3.0 | |
| RHKT6PF6-20 | 6 | 1ø200 | 50 | 90~1400 | 0.41 | 0.10 | 0.15 | 6 | 2.0 | 450 | 0.8 |
| 60 | 90~1700 | 0.41 | 0.10 | 0.15 | |||||||
| RHKT6PF6-22 | 1ø220 | 60 | 90~1700 | 0.49 | 0.12 | 0.15 | 6 | 2.0 | 450 | 0.8 | |
| RHKT6PF6-1U | 6 | 1ø115 | 60 | 90~1700 | 0.49 | 0.12 | 0.23 | 6 | 2.0 | 250 | 2.5 |
| RHKT6PF6-2C | 6 | 1ø220 | 50 | 90~1400 | 0.49 | 0.12 | 0.14 | 6 | 2.0 | 450 | 0.8 |
| 7 | 1ø240 | 50 | 90~1400 | 0.57 | 0.14 | 0.14 | |||||
- Motor Type은 감속기 직결용인 피니언축으로 표시하였습니다.
- STRAIGHT축의 모터를 희망하시면 Motor Type의 PF를 S로 바꾸어 주문하십시오.
-
- 정격부하 보다 크거나 주위온도가 40℃이상의 조건에서는 온도상승이 급격히 되므로 연속사용이 불가능 합니다.
- 회전방향을 바꿀 때에는 반드시 전원을 차단한 후 정지된 상태에서 재결선 하시기 바랍니다.
■ RATED TORQUE OF GEARED MOTOR
| Speed of Geared Motor | rpm | 500 | 300 | 200 | 120 | 100 | 60 | 50 | 30 | 20 | 15 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Gear Ratio | 50Hz | 3 | 5 | 7.5 | 12.5 | 15 | 25 | 30 | 50 | 75 | 100 | 150 |
| 60Hz | 3.6 | 6 | 9 | 15 | 18 | 30 | 36 | 60 | 90 | 120 | 180 | |
| RHKT6PF6 + 6H□FM | 1.0 | 1.7 | 2.5 | 4.2 | 5.0 | 7.5 | 9.1 | 14 | 20 | 25 | 25 | |
| RHKT6PF6 + 6H□FB | 1.2 | 2.0 | 3.0 | 5.0 | 6.5 | 9.1 | 10.9 | 16 | 24 | 25 | 25 | |
| (unit : kg·cm) | ||||||||||||
-
- 감속모터의 회전수(Speed of Geared Motor)는 모터의 회전수 (50Hz에서 1500rpm, 60Hz에서 1800rpm)를 기준하여 산출하였습니다.
- 실사용시의 회전수는 부하의 크기에 따라 위의 표보다 2~15% 작게 됩니다.
-

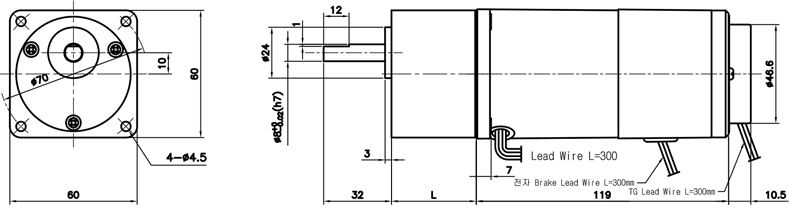

■ MOTOR(STRAIGHT SHAFT) RHKT6S6 WT 1.3kg

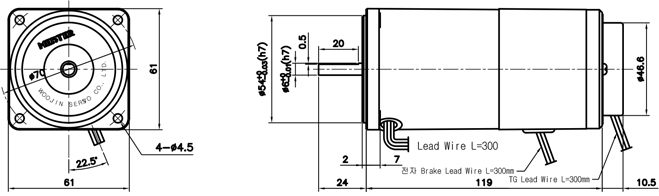

■ GEARED MOTOR RHKT6PF6 + 6H□ FM(6H□ FB) WT 1.3+0.3/0.4kg
■ BOLT SIZE
| No | L(mm) | GEAR RATIO | BOLT SIZE |
|---|---|---|---|
| 01 | 30 | 1/3 ~ 1/18 | M4×60 |
| 02 | 40 | 1/20 ~ 1/200 | M4×70 |

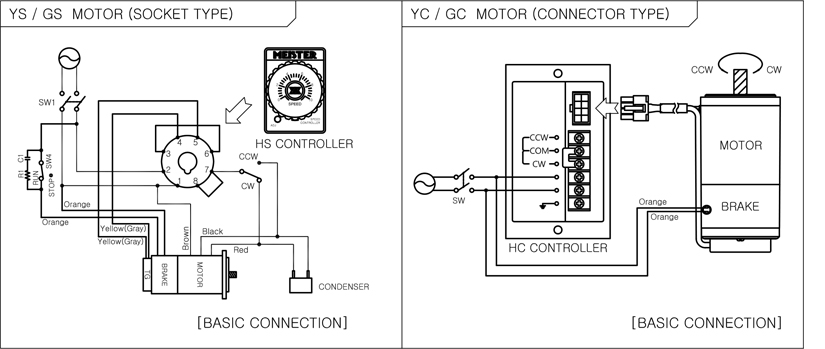

■ WIRING DIAGRAM
- 모터의 회전방향은 샤프트 끝쪽에서 볼때의 회전방향입니다.
- 모터의 회전방향 전환은 모터가 완전히 정지한 후 실시하여 주십시오.
