제품명

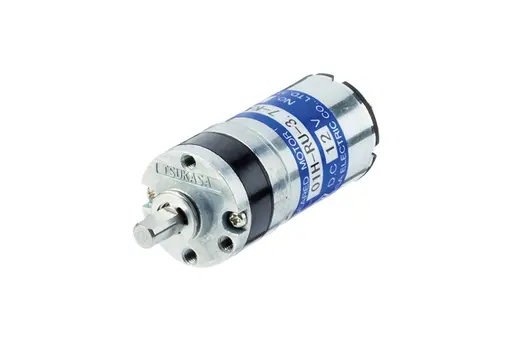

Planetary Geared Motor (TG-Series)
모델명
TG-22ø-TG 01 RU 22ø, TG-01F-RU, TG-01G-RU, TG-01H-RU
사이즈
-
중량
-
제품 상세 정보
기본사양
Rated Voltage : 12 - 24V
Shaft : 22Φ
Rated Torque : Max. 0.6kgf/cm
Gear Ratio : 1/3.7 - 1/625
■ Allowable torque-speed characteristics Ru
| MODEL | Gear Ratio | 1/3.7 | 1/5 | 1/13.4 | 1/18.3 | 1/25 | 1/49.3 | 1/67.2 | 1/91.7 | 1/125 | 1/181 | 1/246 | 1/336 | 1/458 | 1/625 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TG-01F-RU (24V) |
Speed(r/min) | 1108 | 815 | 301 | 227 | 170 | 82.6 | 60.9 | 44.1 | 33.2 | 23.3 | 17.4 | 12.9 | 9.5 | 7 |
| Torque(mN/m) | 2.94 | 3.92 | 9.8 | 9.8 | 9.8 | 29.4 | 39.2 | 58.8 | 58.8 | 58.8 | 58.8 | 58.8 | 58.8 | 58.8 | |
| Torque(kgf/cm | 0.03 | 0.04 | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
| TG-01G-RU (24V) |
Speed(r/min) | 2079 | 2352 | 566 | 423 | 314 | 155 | 114 | 82.9 | 62 | 43.3 | 32.1 | 23.7 | 17.5 | 12.9 |
| Torque(mN/m) | 2.94 | 3.92 | 9.8 | 9.8 | 9.8 | 29.4 | 39.2 | 58.8 | 58.8 | 58.8 | 58.8 | 58.8 | 58.8 | 58.8 | |
| Torque(kgf/cm | 0.03 | 0.04 | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
| TG-01H-RU (12V) |
Speed(r/min) | 2084 | 2352 | 567 | 424 | 315 | 155 | 114 | 83.1 | 62.1 | 43.4 | 32.2 | 23.8 | 17.5 | 12.9 |
| Torque(mN/m) | 2.94 | 3.92 | 9.8 | 9.8 | 9.8 | 29.4 | 39.2 | 58.8 | 58.8 | 58.8 | 58.8 | 58.8 | 58.8 | 58.8 | |
| Torque(kgf/cm | 0.03 | 0.04 | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
■ Ru
| Gear Ratio | L (mm) |
STAGE | Torque | Weight (g) |
|
|---|---|---|---|---|---|
| (mN/m) | (kgf/cm) | ||||
| 1/3.5 ~ 1/5 | 15.5 | 1 | 29.4 | 0.3 | 24 |
| 1/13.4 ~ 1/25 | 20.5 | 2 | 58.8 | 0.6 | 27 |
| 1/49.3 ~ 1/125 | 25.5 | 3 | 58.8 | 0.6 | 30 |
| 1/181 ~ 1/625 | 30.5 | 4 | 58.8 | 0.6 | 33 |
■ Mechanical Dimension
