제품명

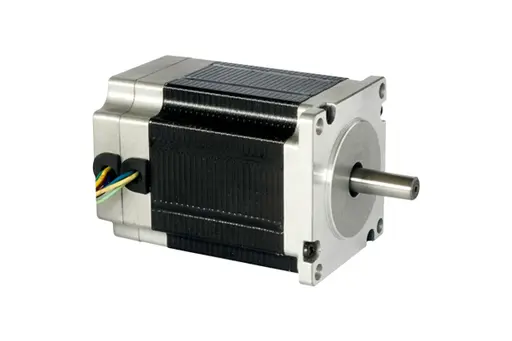

BLDC Motor (BLDC 57BLF)
모델명
57BLF01, 57BLF02, 57BLF03, 57BLF04
사이즈
-
중량
-
제품 상세 정보
Product Kinds
Rated Voltage : 24V - 36V
Rated Speed : Max. 3000(rpm)
Rated Torque : 0.2 ~ 0.8(N/m)
Rated Current : 4 ~ 15
Output Power : 63 ~ 250W
■ General Specifications
| Winding Type | Star |
|---|---|
| Hall Effect angel | 120° Electrical angel |
| Insulation Class | B |
| Ambient Temperature Range | -20℃~+50℃ |
| Insulation Resistance | 100MΩ Min.500VC DC |
| Dielectric Strength | 600VAC 1 minute |
■ Electrical Specifications
| Model | 57BLF01 | 57BLF02 | 57BLF03 | 57BLF04 | |
|---|---|---|---|---|---|
| Number of Poles | 8 | ||||
| Number of Phases | 3 | ||||
| Rated Voltage | VDC | 24 | 24 | 24 | 36 |
| Rated Speed | RPM | 3000 | 3000 | 3000 | 3000 |
| Rated Torque | N-m | 0.2 | 0.4 | 0.6 | 0.8 |
| Rated Current | Amps | 4 | 7.8 | 12 | 15 |
| Output Power | Watts | 63 | 125 | 188 | 250 |
| Peak Torque | N-m | 0.6 | 1.2 | 1.8 | 2.4 |
| Peak Current | Amps | 12 | 23.5 | 36 | 45 |
| Torque Constant | N-m/Amps | 0.065 | 0.066 | 0.066 | 0.066 |
| Back EMF | V/kRPM | 6.23 | 6.3 | 6.3 | 6.3 |
| Rotor Inertia | kg·cm2 | 120 | 170 | 220 | 270 |
| Body Length(L) | mm | 48 | 69 | 90 | 111 |
| Mass | kg | 0.065 | 1.0 | 1.4 | 2.0 |
■ Mechanical Dimensions
■ Wiring Diagram
