제품명

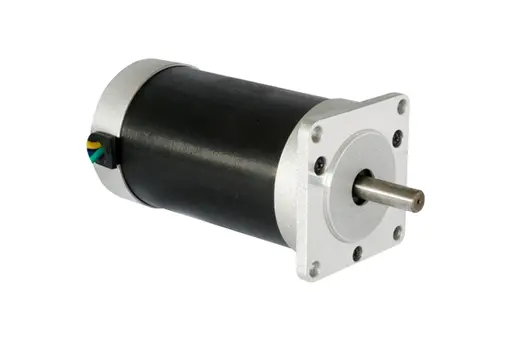

BLDC Motor (BLDC 57BL)
모델명
57BL01, 57BL02, 57BL03, 57BL04, 57BL05, 57BL06
사이즈
-
중량
-
제품 상세 정보
기본 사양
Rated Voltage : 24V
Rated Speed : Max. 3000(rpm)
Rated Torque : 0.057 ~ 0.44(N/m)
Rated Current : 1.2 ~ 8.6
Output Power : 15 ~ 138W
■ General Specifications
| Winding Type | Star |
|---|---|
| Hall Effect angel | 120° Electrical angel |
| Insulation Class | B |
| Ambient Temperature Range | -20℃~+50℃ |
| Insulation Resistance | 100MΩ Min.500VC DC |
| Dielectric Strength | 600VAC 1 minute |
■ Electrical Specifications
| Model | 57BL01 | 57BL02 | 57BL03 | 57BL04 | 57BL05 | 57BL06 | |
|---|---|---|---|---|---|---|---|
| Number of Poles | 4 | ||||||
| Number of Phases | 3 | ||||||
| Rated Voltage | VDC | 24 | 24 | 24 | 24 | 24 | 24 |
| Rated Speed | RPM | 2500 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Rated Torque | N-m | 0.057 | 0.11 | 0.165 | 0.22 | 0.33 | 0.44 |
| Rated Current | Amps | 1.2 | 2.3 | 3.0 | 4.4 | 6.6 | 8.6 |
| Output Power | Watts | 15 | 34 | 52 | 69 | 103 | 138 |
| Peak Torque | N-m | 0.18 | 0.38 | 0.58 | 0.8 | 1.2 | 1.6 |
| Peak Current | Amps | 3.6 | 6.8 | 9 | 13.2 | 19.8 | 25.8 |
| Torque Constant | N-m/Amps | 0.074 | 0.059 | 0.06 | 0.062 | 0.062 | 0.063 |
| Back EMF | V/kRPM | 7.75 | 6.2 | 6.3 | 6.5 | 6.5 | 6.6 |
| Rotor Inertia | kg·cm2 | 32 | 42 | 58 | 72 | 106 | 140 |
| Body Length(L) | mm | 41.5 | 46.5 | 56.5 | 66.5 | 86.5 | 106.5 |
| Mass | kg | 0.43 | 0.5 | 0.67 | 0.75 | 1.0 | 1.25 |
■ Mechanical Dimensions
■ Wiring Diagram
