제품명

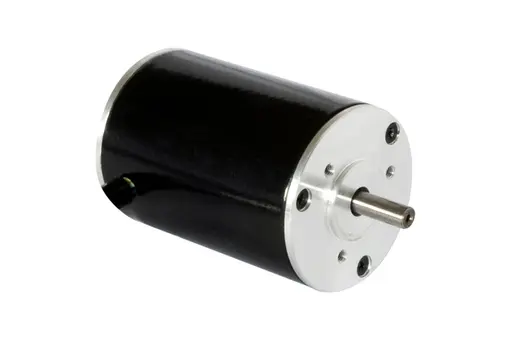

BLDC Motor (BLDC 42BLY)
모델명
42BLY01, 42BLY02, 42BLY03
사이즈
-
중량
-
제품 상세 정보
Product Kinds
Rated Voltage : 24V
Rated Speed : 3000(rpm)
Rated Torque : 0.035 ~ 0.105(N/m)
Rated Current : 0.9 ~ 3
Output Power : 11 ~ 33W
■ General Specifications
| Winding Type | Star |
|---|---|
| Hall Effect angel | 120° Electrical angel |
| Insulation Class | B |
| Ambient Temperature Range | -20℃~+50℃ |
| Insulation Resistance | 100MΩ Min.500VC DC |
| Dielectric Strength | 500VAC 1 minute |
■ Electrical Specifications
| Model | 42BLY01 | 42BLY02 | 42BLY03 | |
|---|---|---|---|---|
| Number of Poles | 8 | |||
| Number of Phases | 3 | |||
| Rated Voltage | VDC | 24 | 24 | 24 |
| Rated Speed | RPM | 3000 | 3000 | 3000 |
| Rated Torque | N-m | 0.035 | 0.07 | 0.105 |
| Rated Current | Amps | 0.9 | 2.1 | 3 |
| Output Power | Watts | 11 | 22 | 33 |
| Peak Torque | N-m | 0.11 | 0.21 | 0.315 |
| Peak Current | Amps | 2.7 | 6.3 | 9 |
| Torque Constant | N-m/Amps | 0.035 | 0.035 | 0.036 |
| Back EMF | V/kRPM | 3.37 | 3.37 | 3.38 |
| Rotor Inertia | kg·cm2 | 25 | 35 | 45 |
| Body Length(L) | mm | 42 | 60 | 78 |
| Mass | kg | 0.35 | 0.5 | 0.8 |
■ Mechanical Dimensions
■ Wiring Diagram
