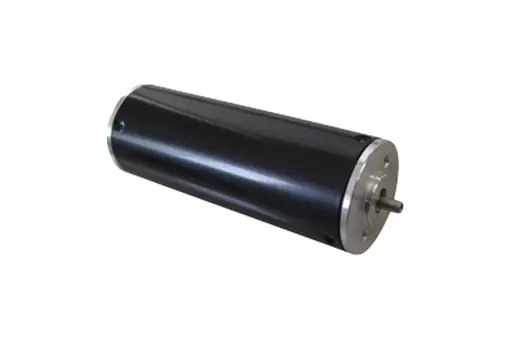

제품 상세 정보
Product Kinds
Rated Voltage : 12V - 24V
Rated Speed : 3000(rpm)
Rated Torque : 0.008 ~ 0.03(N/m)
Rated Current : 0.9 ~ 1.5
Output Power : 2.5W ~ 9.5W
■ General Specifications
| Winding Type | Star |
|---|---|
| Hall Effect angel | 120° Electrical angel |
| Insulation Class | B |
| Ambient Temperature Range | -20℃~+50℃ |
| Insulation Resistance | 100MΩ Min.500VC DC |
| Dielectric Strength | 600VAC 1 minute |
■ Electrical Specifications
| Model | 28BL01 | 28BL02 | 28BL03 | |
|---|---|---|---|---|
| Number of Poles | 4 | |||
| Number of Phases | 3 | |||
| Rated Voltage | VDC | 12 | 24 | 24 |
| Rated Speed | RPM | 3000 | 3000 | 3000 |
| Rated Torque | N-m | 0.008 | 0.015 | 0.03 |
| Rated Current | Amps | 0.9 | 1 | 1.5 |
| Output Power | Watts | 2.5 | 4.8 | 9.5 |
| Peak Torque | N-m | 0.045 | 0.09 | 0.15 |
| Peak Current | Amps | 2.7 | 3 | 4.5 |
| Torque Constant | N-m/Amps | 0.035 | 0.058 | 0.057 |
| Back EMF | V/kRPM | 3.37 | 6.1 | 6.1 |
| Rotor Inertia | kg·cm2 | 1.5 | 2.5 | 6 |
| Body Length(L) | mm | 40.5 | 53 | 78 |
| Mass | kg | 0.08 | 0.1 | 0.3 |
■ Wiring Diagram
